Caja de fusibles interior (Ver.1)

N°	A	Descripción
1	15A	(AUDIO) Sistema de audio
2	15A	(ROOM) Luces interiores, Luz del maletero
3	15A	(S.ROOF) Techo solar
4	10A	(METER) Tablero de instrumentos, Luces de reversa
5	30A	(D.LOCK) Cierre centralizado
6	15A	(HAZARD) Luces de emergencia
7	15A	(P.POINT) Toma de corriente
8	10A	(A/B&ABS) Sistema de airbag, Sistema de frenos antibloqueo
10	10A	(A/C) Aire acondicionado
12	15A	(M.DEF) Desempañador de espejos
13	10A	(TURN) Luces direccionales
14	20A	(WIPER) Limpiaparabrisas y lavaparabrisas
15	30A	(P.WIND) Ventanas eléctricas
18	15A	(RADIO) Sistema de audio, Toma de corriente, Espejo exterior
19	10A	(ENGINE) Sistema de control del motor
20	10A	(ILLUMI) Luces traseras, Luces de la placa de matrícula, Luces de estacionamiento, Iluminación del tablero
21	15A	(STOP) Luces de freno, Bocina, Control de crucero
23	15A	(CIGAR) Toma de accesorios, Reloj, Radio, Espejo exterior
29	30A	(P.SEAT) Asiento eléctrico

N°	A	Descripción
1	20A	Limpiador de faros
2	15A	Calentador de asiento
4	15A	Radio, fusible para varios circuitos
5	15A	Equipo opcional*, fusible para varios circuitos, fusible del encendedor de cigarrillos del mazda 626
6	10A	Sistema de gestión del motor, sistema de frenos ABS*
7	30A	Cierre centralizado*, fusible para varios circuitos
8	10A	Iluminación interior, iluminación del maletero/compartimento de equipaje
9	10A	Limpiaparabrisas trasero / ventana del portón trasero", fusible para varios circuitos
10	20A	Limpiaparabrisas y lavaparabrisas
11	10A	Tablero de instrumentos, indicadores de giro, luces de reversa
12	15A	Fusible para varios circuitos - LUCES TRASERAS
13	7.5A	Espejos calefaccionados, fusible para varios circuitos
14	7.5A	La unidad de control del motor
15	15A	Aire acondicionado*, techo solar", fusible para varios circuitos
16	30A	Ventanas eléctricas
17	20A	Ventanas eléctricas

N°	A	Descripción
1	20A	Limpiaparabrisas / lavaparabrisas
2	15A	Asientos calefaccionados
4	15A	Aire acondicionado, techo solar
5	15A	Asientos calefaccionados
6	10A	ENGINE - Sistema de gestión del motor, sistema ABS
7	30A	DOOR LOCK - Cierre centralizado
8	10A	ROOM - Luces interiores
9	10A	R/WIPER — Limpiaparabrisas trasero
10	20A	Limpiador de faros
11	15A	Tablero de instrumentos, indicadores de giro, luces de reversa
12	15A	TAIL - Faros, luces traseras, luces de estacionamiento
12	20A	TAIL - Faros, luces traseras, luces de estacionamiento
13	10A	MIRR/DEF - — Espejos calefaccionados
14	10A	ENG - Gestión del motor
15	15A	Sistema de audio, consola central, reloj, radio
15	20A	Sistema de audio, consola central, reloj, radio
16	30A	Ventanas eléctricas

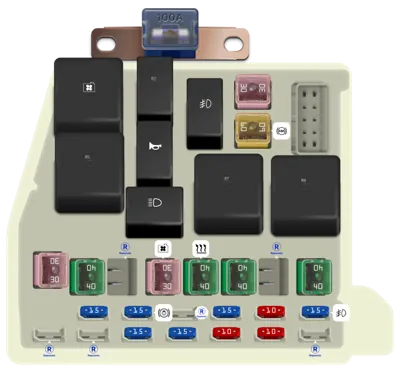

N°	A	Descripción
1	30A	(EGI INJ) Sistema de inyección de combustible
2	40A	(DEFOG) Desempañador de la ventana trasera
4	100A	(MAIN) Para protección de todos los circuitos
5	30A	(IG KEY) Fusibles de RADIO, TECHO SOLAR, DIRECCIONALES, TABLERO, MOTOR, VENTANA ELÉCTRICA, LIMPIAPARABRISAS, Sistema de encendido
6	40A	(HEATER) Calefacción, Aire acondicionado
7	40A	(BTN) Fusibles de LUCES TRASERAS, LUCES INTERIORES, CERRADURA DE PUERTA, INTERMITENTES, ASIENTO ELÉCTRICO
8	30A	(COOLING FAN) Ventilador de enfriamiento
9	30A	(AD FAN) Ventilador adicional
10	60A	((ABS)) Sistema de frenos antibloqueo
11	15A	(TAIL) Luces traseras, Luces de estacionamiento, Iluminación del tablero, Luces de la placa de matrícula, Iluminación de interruptores
12	15A	(HORN) Bocina
13	20A	((ABS)) Sistema de frenos antibloqueo
16	15A	(H/L-L) Faro (Izquierdo)
17	15A	(H/L-R) Faro (Derecho)
18	20A	((ABS)) Sistema de frenos antibloqueo

N°	A	Descripción
-		Relé principal
-		Relé del ventilador de enfriamiento
1	30A	Ventilador adicional de enfriamiento para el aire acondicionado
2	30A	Sistema de inyección de combustible Si fusible de la bomba de combustible
3	100A	Para la protección de todos los sistemas eléctricos
4	30A	Ventilador de enfriamiento
5	40A	Calefacción del aire acondicionado
6	40A	Fusibles 2, 3, 4, 7, 10, 13, 14, 15 y 16 en el panel de fusibles
7	40A	BTN - Fusibles 6, 8, 9 y 11 en el panel de fusibles
8	60A	Sistema ABS
9	15A	Luces traseras, luces de estacionamiento
10	15A	Luces de advertencia de peligro, indicadores de dirección
11	15A	Luces de freno
12	15A	Luces antiniebla delanteras
13	15A	Faros (luz alta)
14	15A	Faros (luz de cruce)

N°	A	Descripción
-		VENTILADOR DE ENFRIAMIENTO
-		LUZ TRASERA
-		CLAXON
-		ANTINIEBLA
-		VENTANA TRASERA CALEFACCIONADA
-		FARO
-		PRINCIPAL
-		CIRCUITO
1	30A	(INJ) Sistema de gestión del motor
2	40A	(R. DEF) Ventana trasera calefaccionada / vidrio de la puerta trasera
3	-	Repuesto
4	30A	(COOLING FAN) Motor del ventilador de enfriamiento
5	40A	(HEATER) Calefactor
6	40A	(BTN) Iluminación interior, cierre centralizado
7	-	Repuesto
8	40A	(IG KEY) Fusible para varios circuitos
9	15A	(HEAD L) Faro izquierdo
10	15A	(STOP) Luces de freno
11	-	Repuesto
12	15A	(TAIL) Luces laterales, iluminación del tablero de instrumentos
13	10A	(HORN) Señal sonora
14	15A	(FOG) Luces antiniebla
15	-	Repuesto
16	-	Repuesto
17	15A	(HEAD R) Faro derecho
18	15A	(DEICER) Fusible para varios circuitos
19	10A	(HEAD C / U) Fusible para varios circuitos
20	10A	(HAZARD) Alarma
21	-	Repuesto
22	100A	Fusible principal
23	30A	(AD FAN) Motor del ventilador del condensador, fusible para varios circuitos
24	60A	(ABS) Sistema de frenos antibloqueo (ABS), fusible para varios circuitos
