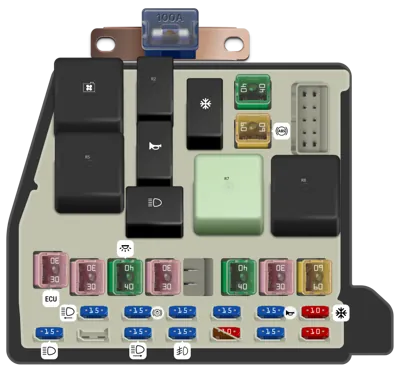

(COOLING FAN RELAY) Electroventilador de enfriamiento |
| - |
|
|
(TAIL RELAY) Luces traseras |
| - |
|
|
(HORN RELAY) Bocina |
| - |
|
|
(A/C RELAY) Aire acondicionado |
| - |
|
|
(AD FAN RELAY) Ventilador de enfriamiento adicional para AC |
| - |
|
|
(HEAD RELAY) Faros |
| - |
|
|
(MAIN RELAY) Fusible principal |
| - |
|
|
CIRCUIT OR SPV RELAY |
| 1 |
|
30A |
(INJ OR FIP) Unidad de control del motor |
| 2 |
|
30A |
(AD FAN) Ventilador adicional para el aire acondicionado |
| 3 |
|
40A |
(BTN) Luces interiores, Cierre centralizado |
| 4 |
|
30A |
(COOLING FAN) undefined |
| 5 |
|
- |
No usado |
| 6 |
|
40A |
((GLOW) ) Calefactor de bujías incandescentes |
| 7 |
|
30A |
((PTC) ) Calefactor adicional AC |
| 8 |
|
60A |
(IG KEY) Para protección de varios circuitos |
| 9 |
|
15A |
(HEAD-L) Faro izquierdo |
| 10 |
|
15A |
(STOP) Luces de freno |
| 11 |
|
15A |
(FOG) undefined |
| 12 |
|
15A |
(TAIL) Luces traseras |
| 13 |
|
15A |
(HORN) Bocina |
| 14 |
|
10A |
(A/C) Aire acondicionado |
| 15 |
|
15A |
((HEAD HI) ) Faros de luz alta |
| 16 |
|
- |
No usado |
| 17 |
|
15A |
(HEAD-R) Faro derecho |
| 18 |
|
15A |
(FOG) Luces antiniebla |
| 19 |
|
7.5A |
(HEAD C/U) Para protección de varios circuitos |
| 19 |
|
10A |
(HEAD C/U) Para protección de varios circuitos |
| 20 |
|
15A |
(HAZARD) Luces intermitentes de advertencia |
| 21 |
|
10A |
(ST.SIG) Señal de arranque |
| 22 |
|
100A |
(MAIN) Para protección de todos los circuitos |
| 23 |
|
40A |
(HEATER) Calefaccionado |
| 24 |
|
60A |
(ABS) Sistema de frenos antibloqueo, Para protección de varios circuitos |
