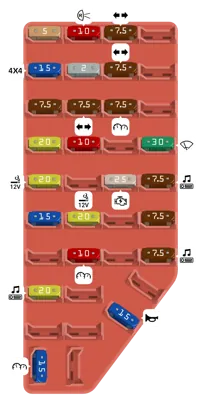

Panel de Fusibles del Compartimiento de Pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Interruptor del Espejo Eléctrico | |
| 2 | 10A | Luces Diurnas (DRL), Luces de Reversa, Transmisión, Interruptor de Desactivación del Airbag del Pasajero, Relé del Motor del Soplador | |
| 3 | 7.5A | Conector de Remolque de Parada/Giro Derecho | |
| 5 | 15A | Módulo de Control 4x4 | |
| 6 | 2A | Interruptor de Presión de Freno (ABS) | |
| 7 | 7.5A | Conector de Remolque de Parada/Giro Izquierdo | |
| 9 | 7.5A | Interruptor de Posición del Pedal de Freno | |
| 10 | 7.5A | Servo/Amplificador de Control de Velocidad, Módulo Electrónico Genérico (GEM), Actuador de Bloqueo de Cambio, Señales de Giro | |
| 11 | 7.5A | Tablero de Instrumentos, 4x4, Interruptor Principal de Luces, Módulo de Seguridad Central del Camión (TCSM) | |
| 13 | 20A | Interruptor de Posición del Pedal de Freno | |
| 14 | 10A | [Si está equipado] con Módulo de Control del Sistema de Frenos Antibloqueo (ABS) | |
| 16 | 30A | Motor del Limpiaparabrisas, Relé de Limpiaparabrisas Hi-Lo, Relé de Funcionamiento/Parqueo del Limpiaparabrisas | |
| 17 | 20A | Encendedor de Cigarros, Conector de Enlace de Datos (DLC) | |
| 19 | 25A | Diodo de Potencia del PCM, Encendido, PATS | |
| 20 | 7.5A | Módulo Electrónico Genérico (GEM), Radio | |
| 21 | 15A | Intermitente [de Emergencia] | |
| 22 | 20A | Toma de Corriente Auxiliar | |
| 24 | 7.5A | Interruptor de Posición del Pedal de Embrague (CPP), Relé de Interrupción del Arranque | |
| 26 | 10A | Relé de Ahorro de Batería, Caja de Relés Auxiliar, Módulo Central de Restricción (RCM), Módulo Electrónico Genérico (GEM), Tablero de Instrumentos | |
| 28 | 7.5A | Módulo Electrónico Genérico (GEM), Radio | |
| 29 | 20A | Radio | |
| 33 | 15A | Faros, Módulo de Luces Diurnas (DRL), Tablero de Instrumentos | |
| 35 | 15A | Relé de la Bocina [si no está equipado con Módulo de Seguridad Central del Camión] |
Panel de Fusibles del Motor (motor de 2.3L)
| N° | A | Descripción | |
|---|---|---|---|
| - | Limpiaparabrisas HI/LO | ||
| - | Parqueo/Funcionamiento del Limpiaparabrisas | ||
| - | Bomba de Combustible | ||
| - | Remolque | ||
| - | Solenoide del Embrague del Aire Acondicionado | ||
| - | Bomba del Lavaparabrisas Delantero | ||
| 1 | 50A | Panel de Fusibles del Tablero | |
| 6 | 50A | Motor de la Bomba ABS | |
| 7 | 30A | Módulo de Control del Tren Motriz (PCM) | |
| 8 | 20A | Cerraduras de Puertas Eléctricas y Entrada Remota | |
| 11 | 50A | Relé de Arranque, Interruptor de Encendido | |
| 12 | 20A | Ventanas Eléctricas | |
| 16 | 40A | Motor del Soplador | |
| 17 | 20A | Ventilador de Enfriamiento Auxiliar | |
| 21 | 10A | Memoria del PCM | |
| 23 | 20A | Motor de la Bomba de Combustible | |
| 24 | 30A | Faros | |
| 25 | 10A | Solenoide del Embrague del Aire Acondicionado | |
| 28 | 30A | Módulo 4WABS | |
| 30 | 15A | Remolque | |
| 31 | 20A | Faros Antiniebla, DRL | |
| 33 | 15A | Luz de Estacionamiento | |
| 38 | 10A | Faros Bajos Izquierdos | |
| 41 | 20A | Sensores de Oxígeno Calefaccionados | |
| 42 | 10A | Faros Bajos Derechos | |
| 43 | (Resistor) | ||
| 47 | Arranque | ||
| 48 | Ventilador de Enfriamiento Auxiliar | ||
| 53 | Diodo del Módulo de Control del Tren Motriz (PCM) | ||
| 54 | Módulo de Control del Tren Motriz (PCM) | ||
| 55 | Soplador |
Panel de Fusibles del Motor (motores de 3.0L y 4.0L)
| N° | A | Descripción | |
|---|---|---|---|
| - | Limpiaparabrisas alta/baja | ||
| - | Limpiaparabrisas estacionamiento/marcha | ||
| - | Bomba de combustible | ||
| - | Remolque | ||
| - | Solenoide del embrague del aire acondicionado | ||
| - | Bomba del lavaparabrisas delantero | ||
| - | Faros antiniebla | ||
| - | Relé de faros antiniebla | ||
| 1 | 50A | Panel de fusibles del tablero | |
| 6 | 50A | Motor de la bomba ABS | |
| 7 | 30A | Módulo de control del tren motriz (PCM) | |
| 8 | 20A | Cerraduras de puertas eléctricas y entrada remota | |
| 11 | 50A | Relé de arranque, interruptor de encendido | |
| 12 | 20A | Ventanas eléctricas | |
| 13 | 20A | Motor 4x4 | |
| 16 | 40A | Motor del soplador | |
| 21 | 10A | Memoria del PCM | |
| 23 | 20A | Motor de la bomba de combustible | |
| 24 | 30A | Faros | |
| 25 | 10A | Solenoide del embrague del aire acondicionado | |
| 28 | 30A | Módulo 4WABS | |
| 30 | 15A | Remolque | |
| 31 | 20A | Faros antiniebla, luces diurnas (DRL) | |
| 33 | 15A | Luz de estacionamiento | |
| 38 | 10A | Faros bajos del lado izquierdo | |
| 41 | 20A | Sensores de oxígeno calefaccionados | |
| 42 | 10A | Faros bajos del lado derecho | |
| 53 | Diodo del módulo de control del tren motriz (PCM) | ||
| 54 | Módulo de control del tren motriz (PCM) | ||
| 55 | Soplador | ||
| 56 | Arranque |
