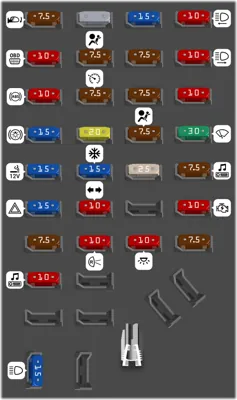

Panel de fusibles (ubicado en el lado izquierdo del tablero de instrumentos)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta extractora de fusibles | ||
| - | - | indefinido | |
| - | - | indefinido | |
| 1 | 7.5A | Espejo eléctrico | |
| 2 | Abierto | ||
| 3 | 15A | Luces de estacionamiento | |
| 4 | 10A | Faro izquierdo | |
| 5 | 10A | Sistema OBD II | |
| 6 | 7.5A | Sistema de bolsa de aire, Relé del ventilador | |
| 7 | 7.5A | Interruptores iluminados | |
| 8 | 10A | Faro derecho, Sistema de luces antiniebla | |
| 9 | 10A | Sistema antibloqueo | |
| 10 | 7.5A | Control de velocidad, Sistema GEM, Bloqueo de freno | |
| 11 | 7.5A | Luces de advertencia | |
| 12 | 10A | Sistema de lavado delantero | |
| 13 | 15A | Sistema PCM, Luces de freno, Tracción en 4 ruedas, Freno antibloqueo, Control de velocidad | |
| 14 | 20A | Sistema antibloqueo Mín 10A Máx 20A | |
| 15 | 7.5A | Sistema de bolsa de aire, Alternador | |
| 16 | 30A | Limpiaparabrisas delantero | |
| 17 | 15A | Encendedor de cigarrillos | |
| 18 | 15A | Sistema de aire acondicionado | |
| 19 | 25A | Bobina de encendido, Sistema PCM | |
| 20 | 7.5A | Radio, Sistema GEM, Antirrobo | |
| 21 | 15A | Luces de emergencia | |
| 22 | 10A | Señales de giro | |
| 24 | 10A | Relé de arranque, Antirrobo | |
| 25 | 7.5A | Velocímetro, Sistema GEM | |
| 26 | 10A | Sobremarcha 4R44E/4R55E, Luces de reversa, Sistema DRL | |
| 27 | 10A | Lámpara bajo el capó, Luces de mapa, Lámpara de guantera, Lámpara de techo, Lámparas de visera, Sistema 4x4 | |
| 28 | 7.5A | Sistema GEM | |
| 29 | 10A | Sistema de audio | |
| 33 | 15A | Luces altas |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | BATERÍA | ||
| - | Diodo PCM | ||
| - | Diodo ABS | ||
| - | 50A | Encendido | |
| - | 20A | Seguros eléctricos, Ventanas eléctricas, Asientos eléctricos | |
| - | 20A | Luces de estacionamiento | |
| - | 30A | Sistema ABS | |
| - | 20A | Faros | |
| - | 30A | Alimentación PCM | |
| - | 50A | Panel de fusibles del tablero de instrumentos | |
| - | 20A | Alimentación de memoria PCM, Bocina | |
| - | 40A | Motor del ventilador | |
| - | Sistema ABS | ||
| - | 20A | Sistema de combustible, Sistema antirrobo | |
| - | 15A | Sistema D.R.L., Lámpara antiniebla/fuera de carretera | |
| - | 20A | Sistema de 4 ruedas | |
| - | 15A | Sistema del alternador | |
| - | 10A | Sistema de Air Bag | |
| - | 15A | HEGO | |
| - | 30A | Toma de corriente | |
| - | 20A | Sistema JBL | |
| - | Resistencia RABS | ||
| - | RELÉ DE ARRANQUE | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de alimentación PCM | ||
| - | Relé de aire acondicionado WOT | ||
| - | Relé de la lámpara antiniebla | ||
| - | Relé de limpiaparabrisas alta-baja | ||
| - | Relé de la bocina | ||
| - | Relé de funcionamiento del limpiaparabrisas |
Compartimiento del Motor - Módulo de Relés 1
| N° | A | Descripción | |
|---|---|---|---|
| - | Motor del Soplador | ||
| - | Bomba del Lavaparabrisas Delantero | ||
| - | No Usado |
Compartimento del Motor - Módulo de Relés 2
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la Bomba del ABS | ||
| - | Relé Principal del ABS |
Panel de Instrumentos - Módulo de Relés 3
| N° | A | Descripción | |
|---|---|---|---|
| - | Sistema Antirrobo | ||
| - | Luces Interiores | ||
| - | Sistema de Ahorro de Batería | ||
| - | Embrague 4 x 4 | ||
| - | Desbloqueo de Todas las Puertas | ||
| - | Bloqueo de Todas las Puertas | ||
| - | Bajar de Un Toque | ||
| - | Sistema de Retardo de Luces de Estacionamiento |
