Mazda B3000 / Fusibles 1998

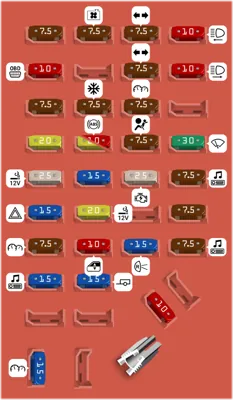

Panel de fusibles (ubicado en el lado izquierdo del panel de instrumentos)

Panel de fusibles (ubicado en el lado izquierdo del panel de instrumentos)
N°ADescripción
- Herramienta para la extracción de los fusibles.
1 7.5A Interruptor de espejo eléctrico
2 7.5A Relé del motor del soplador, Módulo PAD, Monitor de diagnóstico del airbag
3 7.5A Conector de remolque de parada/giro izquierdo
4 10A Faros izquierdos
5 10A Conector de enlace de datos (DLC)
7 7.5A Conector de remolque de parada/giro derecho
8 10A Faros derechos, Relé de luces antiniebla
9 7.5A Interruptor de posición del pedal de freno
10 7.5A Servo de control de velocidad/Conjunto amplificador, Módulo electrónico genérico (GEM). Actuador de bloqueo de cambio, Actuador de puerta de mezcla, Conjunto de calefacción/aire acondicionado, Señales de giro
11 7.5A Tablero de instrumentos, Luces de circulación diurna (DRL), Resistor RABS
13 20A Interruptor de posición del pedal de freno
14 20A Módulo del sistema de frenos antibloqueo trasero (RABS)
14 10A Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS), Relé principal de 4WABS
15 7.5A Lámpara indicadora de airbag, Lámpara indicadora del alternador, Tablero de instrumentos
16 30A Motor del limpiaparabrisas, Relé de limpiaparabrisas Hi-Lo, Relé de funcionamiento/estacionamiento del limpiaparabrisas
17 25A Encendedor de cigarros
18 15A Relé de desbloqueo del conductor, Relé de desbloqueo total, Relé de bloqueo total
19 25A Diodo de potencia del PCM, Encendido, PATS
20 7.5A Módulo RAP, Módulo electrónico genérico (GEM), Radio
21 15A Intermitente (peligro)
22 20A Toma de corriente auxiliar
24 7.5A Interruptor de posición del pedal de embrague (CPP), Relé de interrupción del arranque, Antirrobo
25 7.5A Módulo electrónico genérico (GEM), Tablero de instrumentos
26 10A Relé de ahorro de batería, Relé de cambio electrónico, Relé de lámpara interior, Relé de ventana eléctrica, Módulo de control de cambio electrónico, Lámpara de cúpula/mapa, GEM.
27 15A Cambio eléctrico, Luces de reversa, Luces de circulación diurna (DRL), Interruptor de control de transmisión, Bloqueo de cubo de vacío por pulsos
28 7.5A Módulo electrónico genérico (GEM), Radio
29 15A Radio
30 15A Relé de luz de estacionamiento/remolque
33 15A Faros, Módulo de luces de circulación diurna (DRL), Tablero de instrumentos
35 10A Conector de prueba RABS

Caja de distribución de energía

Caja de distribución de energía
N°ADescripción
- 50A Panel de fusibles del tablero
- 40A Relé del motor del soplador
- 50A Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS)
- 20A Ventanas eléctricas
- 50A Interruptor de encendido, relé de arranque
- 10A Relé del aire acondicionado
- 20A Toma de corriente auxiliar
- 20A Relé de cambio electrónico y módulo de control de cambio electrónico
- 15A Lámpara antiniebla y luces diurnas
- 10A Monitor de diagnóstico de airbag
- 10A Módulo de control del tren motriz
- 30A Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS)
- 30A Relé del PCM
- 20A Relé de la bomba de combustible y módulo RAP
- 15A Relé de la bocina
- 15A Relé de luces de estacionamiento e interruptor principal de luces
- 30A Interruptor principal de luces e interruptor multifunción
- 15A Sensor de oxígeno calefaccionado, regulador de vacío EGR, solenoide EVR, sensor de posición del árbol de levas (CMP), solenoide de ventilación del canister
- 30A Regulador de voltaje del generador
- Relé de estacionamiento del limpiaparabrisas
- Relé del aire acondicionado
- Relé de limpiaparabrisas alta/baja
- Relé de potencia del PCM
- Relé de la bomba de combustible
- Relé de arranque
- Relé de la bocina
- Relé de la bomba de lavado
- Relé del motor del soplador
- Relé de las luces antiniebla
- Relé de luces de estacionamiento/remolque
- Resistor RABS
- Diodo RABS
- Diodo de controles electrónicos del motor
