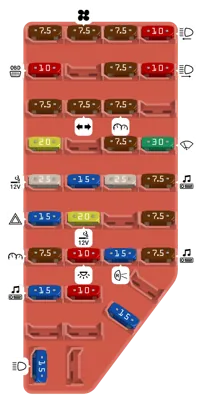

Panel de fusibles del compartimento de pasajeros

N°	A	Descripción
1	7.5A	Interruptor del espejo eléctrico
2	7.5A	Relé del motor del ventilador, Módulo PAD, Monitor de diagnóstico de la bolsa de aire
3	7.5A	Conector izquierdo de parada/giro para remolque
4	10A	Faro izquierdo
5	10A	Conector de enlace de datos (DLC)
7	7.5A	Conector derecho de parada/giro para remolque
8	10A	Faro derecho, Relé de la luz antiniebla
9	7.5A	Interruptor de posición del pedal de freno
10	7.5A	Conjunto de servo/amplificador de control de velocidad, Módulo electrónico genérico (GEM), Actuador de bloqueo de cambio, Actuador de compuerta de mezcla, Conjunto de aire acondicionado y calefacción, Luces direccionales
11	7.5A	Tablero de instrumentos, Luces de circulación diurna (DRL), Resistencia RABS
13	20A	Interruptor de posición del pedal de freno
14		20A: Si está equipado con el Módulo del Sistema de Frenos Antibloqueo Trasero (RABS). 10A: Si está equipado con el Módulo del Sistema de Frenos Antibloqueo en las 4 Ruedas (4WABS), Relé principal 4WABS
15	7.5A	Lámpara indicadora de la bolsa de aire, Lámpara indicadora del alternador
16	30A	Motor del limpiaparabrisas, Relé de limpiaparabrisas alto/bajo, Relé de funcionamiento/estacionamiento del limpiaparabrisas
17	25A	Encendedor de cigarrillos
18	15A	Relé de desbloqueo del conductor, Relé de desbloqueo total, Relé de bloqueo total
19	25A	Diodo de alimentación del PCM
20	7.5A	Módulo RAP, Módulo electrónico genérico (GEM), Radio
21	15A	Intermitente (Peligro)
22	20A	Toma de corriente auxiliar
24	7.5A	Interruptor de posición del pedal del embrague (CPP), Relé de interrupción del motor de arranque, Antirrobo
25	7.5A	Módulo electrónico genérico (GEM), Tablero de instrumentos
26	10A	Relé de ahorro de batería, Relé de cambio electrónico, Relé de luces interiores, Relé de ventana eléctrica, Módulo de control de cambio electrónico, Lámpara de techo/mapa, GEM
27	15A	Cambio eléctrico, Luces de reversa, Luces de circulación diurna (DRL), Interruptor de control de la transmisión, Bloqueo de cubo de vacío por pulso
28	7.5A	Módulo electrónico genérico (GEM), Radio
29	15A	Radio
30	10A	Conector de prueba RABS
33	15A	Faros, Módulo de luces de circulación diurna (DRL), Tablero de instrumentos
35	15A	Relé de luz de estacionamiento/remolque

Caja de fusibles en el motor

N°	A	Descripción
-	50A	Panel de fusibles del tablero de instrumentos
-	40A	Relé del motor del ventilador
-	50A	Módulo del Sistema de Frenos Antibloqueo en las 4 Ruedas (4WABS)
-	20A	Ventanas eléctricas
-	50A	Interruptor de encendido, Relé de arranque
-	10A	Relé del aire acondicionado
-	20A	Relé de cambio electrónico y Módulo de control de cambio electrónico
-	15A	Luz antiniebla y Luces de circulación diurna
-	10A	Módulo de control del tren motriz
-	30A	Módulo del Sistema de Frenos Antibloqueo en las 4 Ruedas (4WABS)
-	30A	Relé del Módulo de Control del Tren Motriz (PCM)
-	20A	Relé de la bomba de combustible y Módulo RAP
-	15A	Relé de la bocina
-	15A	Relé de luces de estacionamiento e Interruptor principal de luces
-	30A	Interruptor principal de luces e Interruptor multifunción
-	15A	Sensor de oxígeno calefaccionado, Regulador de vacío EGR, Solenoide EVR, Sensor de posición del árbol de levas (CMP). Solenoide de ventilación del depósito
-	30A	Regulador de voltaje del generador
-		Relé de estacionamiento del limpiaparabrisas
-		Relé del aire acondicionado
-		Relé de alta/baja del limpiaparabrisas
-		Relé de alimentación del PCM
-		Relé de la bomba de combustible
-		Relé de arranque
-		Relé de la bocina
-		Relé de control de la luz antiniebla
-		Relé del motor del ventilador
-		Relé de aislamiento de la luz antiniebla
-		Relé de luz de estacionamiento/remolque
-		Relé de la bomba del lavaparabrisas
-		Resistencia RABS
-		Diodo RABS
-		Diodo de controles electrónicos del motor
