Mazda BT-50 / Fusibles 2021

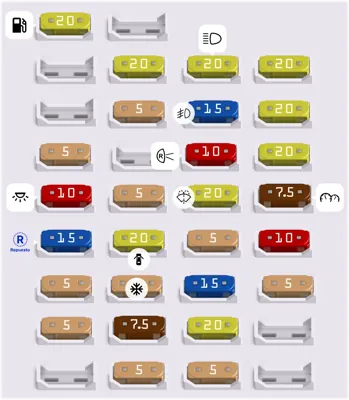

Caja de fusibles del compartimiento de pasajeros

Caja de fusibles del compartimiento de pasajeros
N°ADescripción
56 20A Bomba de combustible
59 5A Sistema antirrobos pasivo (PATS)
60 10A Luz interior, paquete de interruptores de puerta del conductor, luces ambientes, cambiador automático
61 15A Repuesto
62 5A Módulo de sensor de lluvia
63 5A Tacógrafo
66 20A Apertura de puerta del conductor, cierre central doble
67 5A Interruptor de luz de freno
69 5A Grupo de instrumentos, módulo de control integrado (ICP), módulo de rastreo y bloqueo
70 20A Cierre central
71 5A Acondicionador de aire
72 7.5A Sirena de alarma
73 5A Diagnóstico a bordo II
74 20A Luces de carretera
75 15A Luces antiniebla delanteras
76 10A Luz de marcha atrás, espejo retrovisor
77 20A Bomba de lavador
78 5A Llave de encendido
79 15A Audio bajo/audio FSO, exhibición de múltiples funciones
80 20A Exhibición de múltiples funciones, audio alto, módulo de sincronización
81 5A Sensor de movimiento interior
82 20A Tierra de bomba de lavador
83 20A Tierra de cierre central
84 20A Apertura de puerta del conductor, tierra de cierre central doble
85 7.5A Grupo de instrumentos, módulo de asistencia de estacionamiento, acondicionador de aire manual, sensor IGN de rastreo, cámara retrovisora, espejo retrovisor
86 10A Sistema de seguridad, indicador de desactivación de bolsa de aire del acompañante
87 5A Tacógrafo

Caja de fusibles del compartimiento del motor

Caja de fusibles del compartimiento del motor
N°ADescripción
- Sin uso [Gasolina]
- Interbloqueo de llave [Diesel]
- Conexión o desconexión de limpiador
- Bocina
- Embrague de A/C
- Bloqueo de diferencial
- Limpiador en alta/baja
- Ventilador de enfriamiento del motor baja [Gasolina]
- Sin uso [Diesel]
- Ventilador de enfriamiento del motor alta [Gasolina]
- Sin uso [Diesel]
- Bomba de combustible flex, bujía de incandescencia de vaporizador
- Luneta trasera con calefaccionada
- Parabrisas con calentador
- Retención de corriente de módulo de control electrónico (ECM)
- Encendido
- Motor 2 de 4x4 (hacia derecha)
- Motor 1 de 4x4 (hacia izquierda)
- Motor 4x4
- Sirena de seguridad
- Motor de arranque
- Motor de soplador
- Asiento eléctrico
1 60A CEM Potencia A
2 60A CEM Potencia B
3 50A Ventilador de enfriamiento del motor [Gasolina]
3 60A Módulo de control de bujías de incandescencia [Diesel]
4 40A Módulo del ABS
5 30A Elevalunas eléctricos
6 25A Tierra de motor de tracción en las cuatro ruedas (4x4)
9 20A Asiento eléctrico
10 25A Elevalunas eléctricos
11 30A Motor de soplador
12 25A Corriente de motor de tracción en las cuatro ruedas (4x4)
13 20A Solenoide de arrancador
14 20A Luneta trasera con calefaccionada
15 10A Bomba de combustible flex [Gasolina]
15 15A Bujía de incandescencia de vaporizador [Diesel]
16 10A Embrague de A/C
17 25A Elevalunas eléctricos
18 25A Motor de limpiaparabrisas
19 25A Tierra de motor de limpiaparabrisas
20 20A Encendedor de cigarrillos
21 15A Bocina
22 15A Inyectores de combustibles o válvula de combustible flex [Gasolina]
22 - Sin uso [Diesel]
23 10A Solenoide de bloqueo de diferencial
24 20A Toma de alimentación auxiliar
25 15A Bobinas de encendido, sensor de temperatura y flujo de masa de aire, módulo de bujía de incandescencia, control de vacío
26 7.5A Módulo de control electrónico (ECM)
27 10A Módulo de control de transmisión (TCM)
28 10A Oxígeno de gases del escape caliente, sensor de oxígeno de gases del escape caliente universal, bobinas de relevadores, interruptor de corte de combustible
29 15A Módulo de control electrónico (ECM)
30 15A Sensor de monitoreo de batería
31 20A Toma de alimentación auxiliar
32 5A Interruptor de presión de A/C
33 10A Módulo de control de transmisión (TCM)
35 20A CEM
36 5A Módulo del ABS
37 10A Nivelación de faros
38 20A Asiento con calefacción
39 10A Espejos eléctricos
40 - Sin uso [Gasolina]
40 10A Bomba de vaporizador [Diesel]
42 10A Sirena de alarma
43 30A Parabrisas con calentador
44 30A Parabrisas con calentador
45 25A Módulo del ABS
46 20A Toma de alimentación auxiliar
47 40A Módulo de remolque de trailer
50 5A Relevador de encendido, bobinas de relevadores
51 20A Remolque de trailer
51 30A Elevalunas eléctricos
