Mazda CX-9 / Fusibles 2015

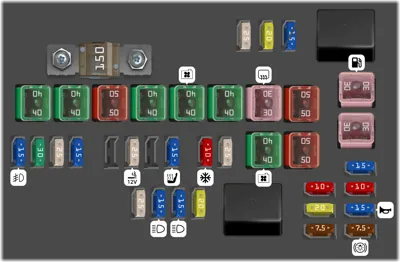

Bloque de fusibles (Compartimiento del motor)

Bloque de fusibles (Compartimiento del motor)
N°ADescripción
1 150A (MAIN) Para proteger todos los circuitos
2 25A (H/L CLEAN) Lavador de faros
3 20A (ENGINE) Sistema de control del motor
4 15A (H/L R) Faro (Derecha)[Con faros de fusión de xenón]
4 15A (H/L HI RY) Para proteger varios circuitos [Con faros halógenos]
5 40A (R HEATER) Calentador
6 40A (P.SEAT R) Asiento de ajuste eléctrico (Derecha)
7 50A (HEATER) Calentador
8 40A (IGKEY 2) Para proteger varios circuitos
9 40A (FAN 1) Ventilador del enfriamiento
10 40A (P.SEAT L) Asiento de ajuste eléctrico (Izquierdo)
11 30A (DEFOG) Desempañador de luneta trasera
12 50A (BTN) Para proteger varios circuitos
13 30A (FUEL PUMP) Bomba de combustible
14 30A (IGKEY 1) Para proteger varios circuitos
15 15A (FOG) Faros antiniebla delanteros
16 30A (ABS (SOL)) ABS
17 25A (D/L) Cerraduras de puertas eléctricas
18 15A (ROOM) Luz en el techo
19 - (-) -
20 25A (ACC) Conector de accesorios
21 - (-) -
22 15A (S.WARM) Calefacción del asiento
23 10A (A/C MAG) Acondicionador de aire
24 25A (BOSE) Sistema de audio [Modelo equipado con sistema de sonidos Bose]
25 40A (FAN 2) Ventilador del enfriamiento
26 50A (ABS) ABS
27 25A (IG COIL) Sistema de control del motor
28 15A (H/LL/H/L LOW L) Faro (Izquierda) [Con faros de fusión de xenón], Faro - luz de cruce (Izquierda) [Con faros halógenos]
29 15A (H/L) Faro - luz de cruce (Derecha) [Con faros halógenos]
30 20A (H/L HIGH) - [Con faros de fusión de xenón] , Luces de carretera [Con faros halógenos]
31 15A (HAZARD) Destelladores de aviso de peligro, señales de viraje
32 10A (ENG +B) Sistema de control del motor
33 15A (HORN) Bocina
34 7.5A (STOP) Luces de freno
35 10A (EGI INJ) Sistema de control del motor
36 20A (ENG BAR) Sistema de control del motor
37 7.5A (ENG BAR 2) Sistema de control del motor

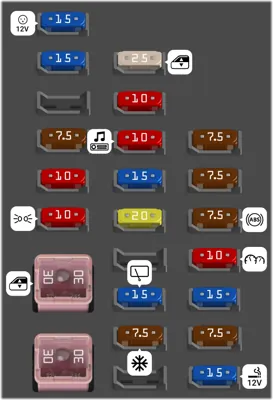

Bloque de fusibles (Guantera)

Bloque de fusibles (Guantera)
N°ADescripción
1 15A (OUTLET FR) Conector de accesorios (Delantera)
2 7.5A (MIRROR) Espejo con control eléctrico
3 15A (C/U-IG1) Para proteger varios circuitos [Algunos modelos]
4 10A (METER) Grupo de instrumentos
5 7.5A (SAS) ABS, bolsa de aire
6 7.5A (ENG. IGA) Sistema de control del motor
7 7.5A (STA) Sistema de control del motor
8 - (-) -
9 7.5A (A/C) Acondicionador de aire
10 15A (R.WIPER) Limpiador de luneta trasera
11 - (TRAILER) -
12 20A (P.LIFT GATE) Compuerta trasera eléctrica [Algunos modelos]
13 15A (SUNROOF) Techo solar[Algunos modelos]
14 10A (AUDIO) Sistema de audio [Algunos modelos]
15 10A (M.DEF) Desempañador de espejo [Algunos modelos]
16 25A (P/W) Elevalunas eléctrico (lado del acompañante)
17 10A (TAIL) Luces de cola, luces de posición, luces de placa de matrícula, luces de posición laterales
18 10A (ILLUMI) Iluminación del panel de instrumentos
19 7.5A (INJ) Sistema de control del motor
20 - (-) -
21 15A (OUTLET CTR) Conector de accesorios (Centro)
22 15A (OUTLET RR) Conector de accesorios (Trasera)
23 30A (WIPER) Limpiay lavaparabrisas
24 30A (P.WIND) Elevalunas eléctricos (lado del conductor)
