Mazda Demio / Fusibles 2001

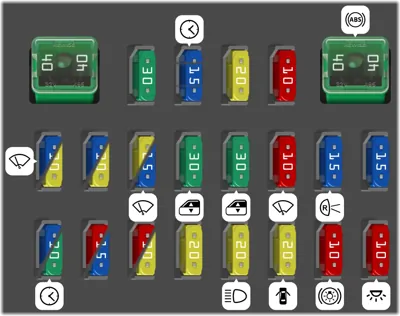

Compartimento del conductor (Version 1)

Compartimento del conductor (Version 1)
N°ADescripción
1 15A [Modelos con volante a la izquierda] Tomas para conexión de dispositivos adicionales (fusible encendedor de cigarrillos), reloj, estéreo, control de espejo
1 30A [Modelos con volante a la derecha] Ventilador de refrigeración
2 10A [Modelos con volante a la izquierda] Luces de estacionamiento, luces de matrícula, luces de estacionamiento, luces del cuadro de instrumentos
2 15A [Modelos con volante a la derecha] Alarma de emergencia
3 10A [Modelos con volante a la izquierda] Luces de estacionamiento, luces de matrícula, luces de estacionamiento, luces del cuadro de instrumentos
3 20A [Modelos con volante a la derecha] Aire acondicionado
4 20A Ventilador adicional del aire acondicionado
5 20A Luces, fusible ILLUMI, faros antiniebla delanteros
6 20A Cierre centralizado
7 10A Iluminación del compartimento de equipaje, luces de freno, bocina
8 10A Iluminación interior, altavoces, EGIC/U, iluminación del compartimento de equipaje
9 15A [Modelos con volante a la izquierda] TECHO SOLAR
9 20A [Modelos con volante a la derecha] Limpiaparabrisas y lavaparabrisas - WIPER
10 15A [Modelos con volante a la izquierda] Aire acondicionado A/C
10 20A [Modelos con volante a la derecha] Calefacción de la ventana trasera
11 20A [Modelos con volante a la izquierda] Limpiaparabrisas y lavaparabrisas - WIPER
11 15A [Modelos con volante a la derecha] Techo solar
12 30A Elevalunas eléctricos delanteros
13 30A Elevalunas eléctricos traseros
14 10A Limpiaparabrisas y lavaparabrisas de la puerta trasera
15 15A Indicadores, luces de marcha atrás, intermitentes
16 15A MOTOR - Sistema de gestión del motor
17 30A [Modelos con volante a la izquierda] Ventilador de refrigeración
18 15A [Modelos con volante a la derecha] Elevalunas eléctricos - P.WIND
18 15A [Modelos con volante a la izquierda] Alarma de emergencia
18 15A [Modelos con volante a la derecha] Tomas para conexión de dispositivos adicionales (encendedor de cigarrillos Demio), reloj, estéreo, control de espejo
19 20A [Modelos con volante a la izquierda] Calefacción de la ventana trasera
20 10A [Modelos con volante a la izquierda] Calefacción del espejo / [Modelos con volante a la derecha] Luces de estacionamiento, luces de matrícula, luces de estacionamiento, luces del cuadro de instrumentos
21 40A Motor eléctrico del ventilador del calentador - HEATER
22 40A Sistemas de frenos ABS - ABS

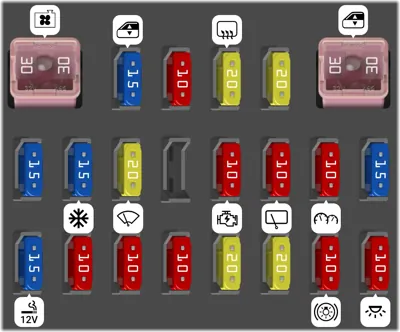

Compartimento del conductor (Version 2)

Compartimento del conductor (Version 2)
N°ADescripción
1 15A (CIGAR) Encendedor de cigarrillos / enchufes de corriente
2 10A M DEF [Algunos modelos]
3 10A (ILLUM [Algunos modelos]) Iluminación
4 10A (ILLUM ) Iluminación
5 20A (TAIL) Luces traseras
6 20A (AD FAN) Ventilador de enfriamiento adicional para AC
7 10A (STOP) Luces de freno
8 10A (ROOM) Luces interiores
9 15A (SUNROOF) Techo solar
10 15A (A/C) Aire acondicionado
11 20A (WIPER) Limpiaparabrisas
13 10A (ST SIG [Algunos modelos]) Sistema de arranque
14 10A (R. WIP ) Limpiaparabrisas trasero
15 10A (METER) Cuadro de instrumentos
16 15A (ENGINE) Sistema de control del motor
17 15A (P. WIND) Ventanas eléctricas
18 10A (HAZARD) Luz de emergencia o balizas
19 20A (DEFOG) Desempañador trasero
20 20A (D. LOCK) Sistema de cierre de puertas eléctrico
21 30A (FAN) Electroventilador de enfriamiento
22 30A (P. WIND) Ventanas eléctricas

Engine compartment fuse box (Version 1)

Engine compartment fuse box (Version 1)
N°ADescripción
1 60A (ABS) Sistema de frenos antibloqueo
2 30A (INJ) Inyectores de combustible
3 20A (HEAD) Faros
4 80A (MAIN) Fusible principal
5 60A ((EPS)) Dirección asistida eléctrica
6 60A BTN 2
7 60A BTN 1
8 30A (HEATER) Sistema de aire acondicionado
9 60A (IG KEY) Interruptor de encendido

Engine compartment (Version 2)

Engine compartment (Version 2)
N°ADescripción
1 20A (HEAD) Faros
2 30A (INJ) Sistema de inyección de combustible/bomba de combustible
3 80A Fusible principal
4 60A (IG KEY) Encendedor de cigarrillos, motor, panel de instrumentos, limpiaparabrisas trasero, desempañador de la luneta trasera, limpiaparabrisas delantero, techo solar, elevalunas eléctricos, aire acondicionado)
5 40A (BTN) Iluminación interior, cierre centralizado, luces de freno, luces laterales
