Panel de fusibles del compartimento del conductor
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 15A | (ROOM) Luces interiores, Luz del compartimento de equipaje | |
| 3 | 15A | (S/ROOF) Techo solar | |
| 4 | 15A | (METER) Medidor, Luces de reversa | |
| 5 | 30A | (P.WIND) Ventanas eléctricas | |
| 6 | 10A | (HORN) Claxon | |
| 8 | 10A | (R.WIP) Limpiaparabrisas trasero | |
| 9 | 20A | (DEFOG) Desempañador trasero | |
| 10 | 10A | (A/C) Aire acondicionado | |
| 13 | 10A | (ENGINE) Interruptor del motor | |
| 14 | 20A | (WIPER) Limpiaparabrisas delanteros | |
| 15 | 30A | (P.WIND) Ventanas eléctricas | |
| 16 | 10A | (TAIL) Luces traseras | |
| 18 | 15A | (RADIO) Audio | |
| 19 | 10A | (TURN) Señal de giro | |
| 21 | 15A | (STOP) Luz de freno, Luz trasera | |
| 23 | 15A | (CIGAR) Encendedor de cigarrillos | |
| 25 | 30A | (D.LOCK) Cierre centralizado | |
| 27 | 10A | (SPARE) | |
| 28 | 15A | (SPARE) | |
| 29 | 40A | (HEATER) Sistema de control de clima |

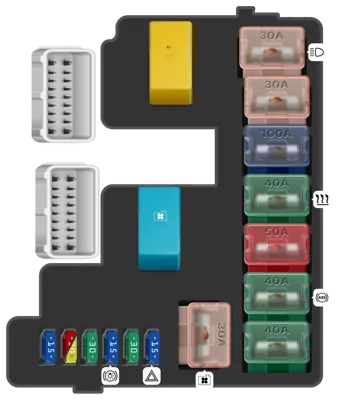

Panel de fusibles del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | (FUEL INJ) Inyectores de combustible | ||
| - | (COOLING FAN) Electroventilador de enfriamiento | ||
| 1 | 30A | (HEAD) Faros | |
| 2 | 30A | (INJ) Inyectores de combustible | |
| 3 | 100A | (MAIN) Fusible principal | |
| 4 | 40A | (HEATER) Sistema de aire acondicionado | |
| 5 | 50A | (IG KEY) Interruptor de encendido | |
| 6 | 40A | (ABS) Sistema de frenos antibloqueo | |
| 7 | 40A | BTN | |
| 8 | 30A | (COOLING FAN) Electroventilador de enfriamiento | |
| 9 | 15A | (HAZARD) Luz de emergencia o balizas | |
| 10 | 30A | (AD FAN) Ventilador de enfriamiento adicional para AC | |
| 11 | 15A | (STOP) Luces de freno | |
| 12 | 30A | (D/L) Sistema de cierre de puertas eléctrico | |
| 13 | 10A | (ST. SIGN) Sistema de arranque | |
| 13 | 20A | (S WARM) Asientos calefaccionados | |
| 14 | 15A | (R. FOG) Luces antiniebla traseras |
