Mazda Tribute / Fusibles 2008

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- 80A EPAS
- 125A SPDJB
- Relé del desempañador trasero
- Relé del soplador
- Relé del PCM
- Relé del ventilador de enfriamiento 1
- Relé del motor de arranque
- Relé principal del ventilador de enfriamiento
- Relé del ventilador de enfriamiento 2
- Relé de la luz de reversa
- Relé de la bomba de combustible
- Relé de giro izquierdo para remolque
- Relé de giro derecho para remolque
- Relé de estacionamiento para remolque
1 15A Espejo calefaccionado
2 30A Desempañador trasero
3 20A Toma de corriente trasera (consola central)
4 20A Bomba de combustible
5 10A Módulo de Control del Tren Motriz (PCM) alimentación continua
6 15A Alternador
7 10A Luces de reversa
8 20A Luces de estacionamiento para remolque
9 50A Sistema de frenos antibloqueo (ABS)
10 30A Limpiaparabrisas delanteros
11 30A Motor de arranque
12 40A Motor del soplador
13 10A Embrague del aire acondicionado
14 15A Luces de giro para remolque
16 40A Ventilador de enfriamiento 1
17 40A Ventilador de enfriamiento 2
18 20A Solenoide ABS
19 30A Asientos eléctricos
20 Relé del embrague del aire acondicionado
24 10A Transmisión del PCM
26 10A Mil del PCM
27 10A No mil del PCM
28 15A PCM
29 15A Bobinas de encendido
33 Diodo del PCM
34 Diodo de arranque
35 10A Relé de la luz de reversa, Módulo de control de velocidad, Relé del desempañador trasero

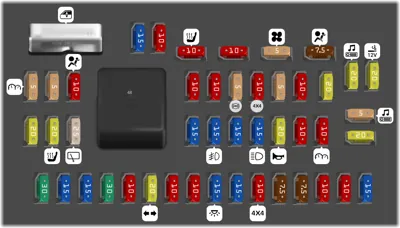

Panel de fusibles del compartimento de pasajeros

Panel de fusibles del compartimento de pasajeros
N°ADescripción
1 30A No utilizado (repuesto)
2 15A Interruptor de freno encendido/apagado
3 15A No utilizado (repuesto)
4 30A No utilizado (repuesto)
5 10A Interbloqueo de cambio de freno (BSI), SPDJB
6 20A Luces direccionales, Luces de freno
7 10A Luces de cruce (izquierda)
8 10A Luces de cruce (derecha)
9 15A Luces interiores
10 15A Iluminación de fondo
11 10A Tracción en las cuatro ruedas
12 7.5A Interruptor de espejo eléctrico
13 7.5A Ventilación del canister
14 10A FCIM (botones de radio), Módulo de pantalla frontal
15 10A Control de clima
16 15A No utilizado (repuesto)
17 20A Todas las alimentaciones del motor de bloqueo, Liberación del portón trasero, Liberación del vidrio del portón trasero
18 20A Asiento calefaccionado
19 25A Limpiaparabrisas trasero
20 15A Enlace de datos
21 15A Luces antiniebla
22 15A Luces de estacionamiento
23 15A Luces altas
24 20A Relé de bocina
25 10A Luces de demanda
26 10A Tablero de instrumentos
27 20A Interruptor de encendido
28 5A Radio
29 5A Tablero de instrumentos
30 5A Cancelación de sobremarcha
31 10A Módulo de control de restricciones
32 10A No utilizado (repuesto)
33 10A Interruptor de control de velocidad
34 5A Interruptor de desactivación de control de velocidad, ABS
35 10A Tracción en las cuatro ruedas, EPAS (dirección), Módulo de asistencia de estacionamiento
36 5A Transceptor PATS
37 10A Control de clima
38 20A Subwoofer/Amplificador (Radio Audiophile)
39 20A Radio
40 20A Toma de corriente delantera
41 15A Interruptores de bloqueo de puertas del conductor/pasajero
42 10A No utilizado (repuesto)
43 10A Lógica del limpiaparabrisas trasero, Relé de asientos calefaccionados, Tablero de instrumentos
44 10A No utilizado (repuesto)
45 5A Lógica del limpiaparabrisas delantero, Relé del motor del ventilador
46 7.5A OCS (restricciones), PADI (restricciones)
47 Ventanas eléctricas, Techo corredizo
48 Relé de accesorio retardado
