Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 80A | Módulo de dirección asistida electrónica (EPAS) | |
| - | 125A | Panel de fusibles del compartimento de pasajeros | |
| - | Relé del desempañador trasero | ||
| - | Relé de combustible | ||
| - | Relé del soplador | ||
| - | Relé PCM | ||
| - | Relé del ventilador de enfriamiento 1 | ||
| - | Relé del arrancador | ||
| - | Relé principal del ventilador de enfriamiento | ||
| - | Relé del ventilador de enfriamiento 2 | ||
| - | Relé de la lámpara de reversa | ||
| - | Relé de giro a la izquierda para remolque | ||
| - | Relé de giro a la derecha para remolque | ||
| - | Relé de estacionamiento para remolque | ||
| - | Relé del cierre del portón trasero | ||
| 1 | 15A | Espejo calefaccionado | |
| 2 | 30A | Desempañador trasero | |
| 3 | 20A | Toma de corriente trasera (consola central) | |
| 5 | 10A | Módulo de control del tren motriz (PCM) - energía de mantenimiento, relé PCM, ventilación del canister | |
| 6 | 15A | Alternador | |
| 7 | 15A | Cierre del portón trasero | |
| 8 | 20A | Luces de estacionamiento para remolque | |
| 9 | 50A | Sistema de frenos antibloqueo (ABS) | |
| 10 | 30A | Limpiaparabrisas delanteros | |
| 11 | 30A | Arrancador | |
| 12 | 40A | Motor del soplador | |
| 13 | 10A | Embrague del aire acondicionado | |
| 14 | 15A | Luces de giro para remolque | |
| 16 | 40A | Ventilador de enfriamiento 1 | |
| 17 | 40A | Ventilador de enfriamiento 2 | |
| 18 | 20A | Solenoide ABS | |
| 19 | 30A | Asientos eléctricos | |
| 20 | Relé del embrague del aire acondicionado | ||
| 22 | 20A | Bomba de combustible | |
| 23 | 15A | Inyectores de combustible | |
| 25 | 5A | ABS | |
| 26 | 15A | Bobinas de encendido | |
| 27 | 10A | PCM - lámpara indicadora de mal funcionamiento de componentes generales del tren motriz | |
| 28 | 20A | PCM - lámpara indicadora de mal funcionamiento de componentes del tren motriz relacionados con emisiones | |
| 29 | 15A | PCM | |
| 33 | Diodo PCM | ||
| 34 | Diodo de arranque | ||
| 35 | 10A | Encendido/arranque, Luces de reversa, Relé del desempañador trasero |

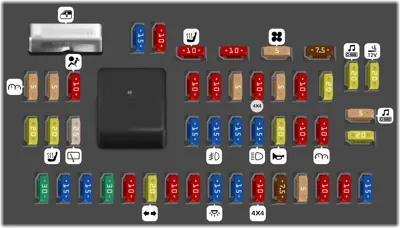

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | No usado (repuesto) | |
| 2 | 15A | Interruptor de freno encendido/apagado | |
| 3 | 15A | No usado (repuesto) | |
| 4 | 30A | Techo corredizo | |
| 5 | 10A | Interbloqueo de cambio de freno (BSI), Panel de fusibles del compartimento de pasajeros | |
| 6 | 20A | Luces direccionales, Luces de freno | |
| 7 | 10A | Faros de luz baja (izquierda) | |
| 8 | 10A | Faros de luz baja (derecha) | |
| 9 | 15A | Luces interiores | |
| 10 | 15A | Iluminación de fondo | |
| 11 | 10A | Tracción en las cuatro ruedas | |
| 12 | 7.5A | Interruptor de espejo eléctrico | |
| 13 | 5A | No usado (repuesto) | |
| 14 | 10A | FCIM (botones de radio), Módulo de pantalla frontal | |
| 15 | 10A | Control de clima | |
| 16 | 15A | No usado (repuesto) | |
| 17 | 20A | Todas las alimentaciones del motor de bloqueo, Liberación del portón trasero, Liberación del vidrio trasero | |
| 18 | 20A | Asiento calefaccionado | |
| 19 | 25A | Limpiaparabrisas trasero | |
| 20 | 15A | Enlace de datos | |
| 21 | 15A | Luces antiniebla | |
| 22 | 15A | Luces de estacionamiento | |
| 23 | 15A | Faros de luz alta | |
| 24 | 20A | Relé de bocina | |
| 25 | 10A | Luces de demanda | |
| 26 | 10A | Tablero de instrumentos | |
| 27 | 20A | Interruptor de encendido | |
| 28 | 5A | Radio | |
| 29 | 5A | Tablero de instrumentos | |
| 30 | 5A | No usado (repuesto) | |
| 31 | 10A | Módulo de control de restricciones | |
| 32 | 10A | Módulo de cámara de video trasera | |
| 33 | 10A | No usado (repuesto) | |
| 34 | 5A | No usado (repuesto) | |
| 35 | 10A | Tracción en las cuatro ruedas, Dirección asistida electrónica (EPAS) | |
| 36 | 5A | Transceptor del sistema pasivo antirrobo (PATS) | |
| 37 | 10A | Control de clima | |
| 38 | 20A | Subwoofer/Amplificador (radio premium) | |
| 39 | 20A | Radio | |
| 40 | 20A | Toma de corriente delantera | |
| 41 | 15A | Interruptores de bloqueo de puerta del conductor/pasajero, Techo corredizo, Pantalla de cámara en el espejo | |
| 42 | 10A | No usado (repuesto) | |
| 43 | 10A | Lógica del limpiaparabrisas trasero, Relé de asientos calefaccionados, Tablero de instrumentos | |
| 44 | 10A | No usado (repuesto) | |
| 45 | 5A | Lógica del limpiaparabrisas delantero, Relé del motor del ventilador | |
| 46 | 7.5A | Sistema de clasificación de ocupantes (OCS), Indicador de desactivación del airbag del pasajero (PADI) | |
| 47 | Ventanas eléctricas | ||
| 48 | Relé de accesorio con retardo |
