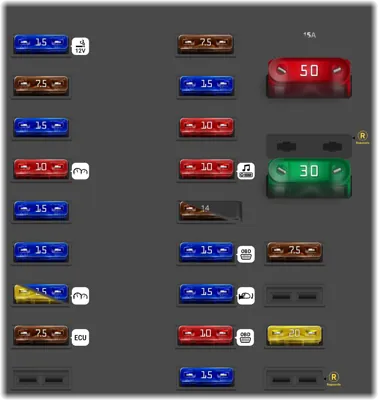

Caja de fusibles del compartimento del motor (lado izquierdo)

N°	A	Descripción
1	15A	Encendedor de cigarrillos delantero
2	7.5A	Repuesto de la unidad de control del abridor de la puerta del garaje [EE. UU.]
3	15A	Interruptor combinado, interruptor de luz de cruce, interruptor de lavaparabrisas con limpieza de un toque, interruptor de limpiaparabrisas, lámpara de la guantera
4	10A	Tablero de instrumentos, calefacción automática (HAU), unidad de control de botón HEAT, duoválvula, bomba de circulación de refrigerante. [aire acondicionado o, para EE. UU., Tempmatic] Unidad de control de botón de aire acondicionado, bomba de circulación de refrigerante, duoválvula. [aire acondicionado automático]: módulo de control y operación AAC
5	15A	Interruptor de luces de advertencia de peligro, luz de giro adicional izquierda, luz de giro adicional derecha
6	15A	Encendedor de cigarrillos delantero (al convertir del circuito 15R al circuito 30 a petición del cliente)
7	20A	Tablero de instrumentos. [Calefacción automática (HAU)]: unidad de control de botón HEAT, soplador del ventilador, válvula de conmutación de la aleta de aire fresco/recirculado, unidad de control HFM-SFI a través del relé del acelerador electrónico (EFP) (Motores 104, 111), [Versión taxi]: Taxímetro
7	15A	Tablero de instrumentos. [aire acondicionado, Tempmatic]: soplador del ventilador, unidad de control de botón de aire acondicionado, válvula de conmutación de la aleta de aire fresco/recirculado. [aire acondicionado automático]: módulo de control y operación AAC, sensor de emisiones, (Motores 104, 111): unidad de control HFM-SFI a través del relé del acelerador electrónico (EFP)
8	7.5A	Unidad de control de botón HEAT, unidad de control de botón de aire acondicionado, módulo de control y operación AAC (KLA)
10	7.5A	Relé del motor del limpiaparabrisas de la puerta trasera, relé de conmutación de la bomba del lavaparabrisas
11	15A	Caja de conectores del área de carga, transmisor/receptor CTEL
12	10A	Unidad de control del asiento delantero calefaccionado (HS), unidad de control del asiento trasero calefaccionado (HS), solenoide de ajuste de confort del cinturón de seguridad delantero izquierdo, solenoide de ajuste de confort del cinturón de seguridad delantero derecho, interruptor para la persiana eléctrica de la luneta trasera (consola central)
13	10A	Lámpara indicadora y de advertencia del airbag, sensor de airbag lateral del lado del conductor, sensor de airbag lateral del lado del pasajero delantero, radio, panel de control de radio y navegación, procesador de navegación
14	7.5A	Unidad de control del sistema Parktronic, unidad de control de control remoto por infrarrojos (IFZ)
14		Interruptor de espejo exterior con función de plegado/desplegado, unidad de control del sistema de autorización de conducción por infrarrojos, punto de separación de ambulancia
15	15A	Transmisión 722, relé de corte de kickdown [hasta 31.5.96], solenoide de bloqueo de reversa y trinquete de estacionamiento [a partir de 1.6.96], [Motores 104, 111]: válvula de control de purga, solenoide de sincronización del árbol de levas, [Motores 604, 605 hasta 31.5.96, Motor 606]: relé de límite de tiempo de precalentamiento, conector de enlace de datos, pin 2. [Motores 602, 611]: lámpara de faro de xenón: unidad de control de ajuste de alcance de faros
16	15A	Espejo retrovisor interior con atenuación automática, receptor de control remoto por infrarrojos para espejo retrovisor interior [hasta 31.5.96], interruptor térmico para la calefacción del sistema lavaparabrisas, ajuste del espejo exterior arriba/abajo, ajuste del espejo exterior a la izquierda/derecha, conmutación del espejo exterior izquierdo/derecho, espejo exterior izquierdo ajustable eléctricamente y calefaccionado, espejo exterior derecho ajustable eléctricamente y calefaccionado, calefacción del espejo izquierdo, calefacción del espejo derecho, interruptor de espejo exterior con función de plegado/desplegado
17	10A	Sensor de ángulo de dirección, conector de enlace de datos, pin 3, unidad de control de control remoto por infrarrojos (IFZ) [hasta 31.5.96], unidad de control del sistema de autorización de conducción por infrarrojos [a partir de 1.6.96], [Motor 606, hasta 31.5.96]: conector de enlace de datos II, pin 16
18	15A	[a partir de 1.6.96]: relé de retroalimentación de cierre
19	10A	[Motor 111, a partir de 1.6.96]: bobinas de encendido
19	15A	[Motor 104 a partir de 1.6.96, Motor 119]: bobinas de encendido
20	50A	Unidad de control del ventilador de succión eléctrico del motor y del aire acondicionado
21	-	Repuesto
22	30A	Unidad de control combinada
23	7.5A	Sensor de lluvia, transmisor/receptor CTEL
25	20A	Unidad de calefacción STH o calentador auxiliar, temporizador de calefacción estacionaria
26	-	Repuesto

Caja de fusibles debajo del asiento trasero

N°	A	Descripción
1	30A	Unidad de control multifunción, Motor del elevalunas trasero izquierdo, Motor del elevalunas trasero derecho
2	30A	Unidad de control multifunción, Motor del elevalunas del lado del conductor, Motor del elevalunas del lado del pasajero delantero
3	15A	[Versión Taxi]: Luz de cortesía trasera izquierda, Luz de cortesía trasera derecha, Luces interiores traseras, [Modelo 210.2]: Luz interior del pilar D izquierdo, Luz interior del pilar D derecho, Luz ambiental de la tapa del maletero, [Modelo 210.0/6]: Luz ambiental de la tapa del maletero, Unidad de control combinada, Iluminación interior:, Luz de cortesía delantera (con retardo de apagado y luz de lectura delantera), Luces interiores traseras, Luz del maletero, Luz de entrada/salida de la puerta delantera izquierda, Luz de entrada/salida de la puerta delantera derecha
4	25A	[Versión de cristal del techo corredizo/inclinable eléctrico]: Techo corredizo/inclinable, Interruptor del techo corredizo/inclinable
5	25A	Equipo del sistema neumático con funciones combinadas, Sistema de alarma antirrobo (ATA): Bocina de señal de alarma, a través de la unidad de control neumática con funciones combinadas, Panel de radio y navegación, Procesador de navegación, Reproductor de CD con cambiador (en el compartimento de equipaje), a través de la radio o del panel de control de radio y navegación
6	20A	[Modelo 210.2]: Asistente de cierre del portón trasero
7	30A	Espejo exterior izquierdo y derecho con memoria:, Unidad de control combinada, Ajuste del espejo exterior arriba/abajo, Ajuste del espejo exterior a la izquierda/derecha, Conmutación del espejo exterior izquierdo/derecho, Paquete de memoria (asiento del conductor, columna de dirección, espejos): Motor de ajuste de la columna de dirección, a través de la unidad de control multifunción
8	25A	Paquete de memoria (asiento del conductor, columna de dirección, espejos), [solo vehículos con volante a la izquierda]: Unidad de control de ajuste del asiento delantero izquierdo con memoria
9	25A	Paquete de memoria (asiento del conductor, columna de dirección, espejos), [solo vehículos con volante a la izquierda (LHD)]: Unidad de control de ajuste del asiento delantero izquierdo con memoria
10	10A	Caja refrigeradora (a petición del cliente). [Monitoreo interior (solo con ATA)]: Unidad transmisora y receptora del sensor de movimiento interior izquierdo, infrarrojos (IR), Unidad transmisora y receptora del sensor de movimiento interior derecho, infrarrojos (IR). [Sistema de alarma antirrobo (ATA)]: Sensor de inclinación ATA,
12	25A	Toma de enganche para remolque de 13 pines, PIN 9
13	25A	Asiento del pasajero delantero ajustable eléctricamente con memoria, en vehículos con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero derecho con memoria, Unidad de control de ajuste del asiento delantero izquierdo con memoria
14	25A	Asiento del pasajero delantero ajustable eléctricamente con memoria, en vehículos con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero derecho con memoria (N32/2)
15	7.5A	[Versión Taxi]: Luz de símbolo de techo, Interruptor de señal de techo.
16	25A	Sistema de sonido: Amplificador para el sistema de sonido
17	25A	Asientos traseros izquierdo y derecho con calefacción eléctrica: Unidad de control de asiento trasero calefaccionado (HS)
18	20A	Asientos delanteros izquierdo y derecho calefaccionados: Unidad de control de asiento delantero calefaccionado (HS)
19	40A	Equipo del sistema neumático con funciones combinadas, Desempañador de la luneta trasera, Funciones de cierre centralizado, Funciones del sistema de alarma antirrobo, Funciones del sensor de movimiento interior y sensor de remolque

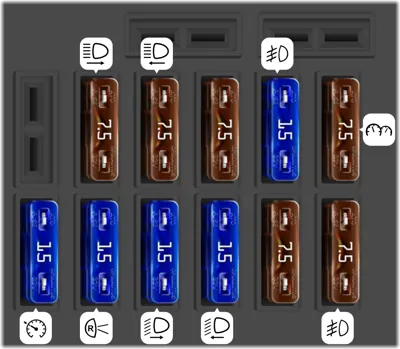

Caja de fusibles en el módulo de luces [volante a la izquierda]

N°	A	Descripción
2	7.5A	Luz de matrícula, Iluminación del tablero de instrumentos, Iluminación de símbolos, Control automático del alcance de los faros
3	15A	Luz antiniebla izquierda, Luz antiniebla derecha
4	7.5A	Luz de estacionamiento delantera derecha, Luz trasera derecha
5	7.5A	Luz de carretera izquierda
6	7.5A	Luz de carretera derecha, Lámpara indicadora de luz de carretera
7	15A	Interruptor de luces de freno, Control de crucero
8	15A	Luces de reversa, Lámpara de señal de giro, Control del limpiaparabrisas trasero [modelo 210 T-model], Control de atenuación del espejo retrovisor, Control de ayuda de estacionamiento
9	15A	Luz de cruce derecha
10	15A	Luz de cruce izquierda
11	7.5A	Luz de estacionamiento delantera izquierda, Luz trasera izquierda
12	7.5A	Luz antiniebla trasera
