Caja de fusibles del compartimento del motor (lado izquierdo)

N°	A	Descripción
3	15A	Interruptor combinado, Interruptor de luces bajas, Interruptor de lavaparabrisas con limpieza de un toque, Interruptor de limpiaparabrisas, Lámpara de la guantera
4	10A	Tablero de instrumentos, [Motores 111, 112, 113 y Programa Electrónico de Estabilidad (ESP), hasta 31.5.00]: Sensor de ángulo de dirección
5	15A	Encendedor de cigarrillos delantero (al convertir del circuito 15R al circuito 30 a petición del cliente)
7	15A	Tablero de instrumentos, [Aire acondicionado, Tempmatic]: Soplador del ventilador, Unidad de control de botones del aire acondicionado, Válvula de conmutación de la aleta de aire fresco/recirculado. [Aire acondicionado automático]: Módulo de control y operación AAC, Sensor de emisiones, (Motor 104, 111): Unidad de control HFM-SFI a través del relé del acelerador electrónico (EFP), [Versión Taxi]: Taxímetro
9	15A	: Unidad de control del bloqueo eléctrico de la dirección
10	10A	: Lámpara indicadora y de advertencia de airbag, Unidad de control de sistemas de retención
11	15A	Caja de conectores del área de carga, Radio, Panel de control de radio y navegación, Procesador de navegación, Relé de ajuste del asiento del conductor, Relé de ajuste del asiento del pasajero delantero
12	10A	Unidad de control de asiento delantero calefaccionado (HS), Unidad de control de asiento trasero calefaccionado (HS), Solenoide de ajuste de confort del cinturón de seguridad delantero izquierdo, Solenoide de ajuste de confort del cinturón de seguridad delantero derecho, Interruptor para persiana eléctrica de la luneta trasera (consola central), Relé del motor del limpiaparabrisas de la puerta trasera
13	10A	Sensor de airbag lateral del lado del conductor, Sensor de airbag lateral del lado del pasajero delantero, Unidad de control de sistemas de retención, Unidad de control del pretensor de emergencia del cinturón de seguridad (GUS) con airbag (AB), Sensor de reconocimiento de asiento de pasajero ocupado y silla infantil
14		Interruptor de espejos exteriores con función de plegado/desplegado, Unidad de control del sistema de autorización de conducción por infrarrojos, Punto de separación de ambulancia, Relé para circuito de alimentación 15, Unidad de control del monitor de presión de neumáticos, Motores 611, 612, 613, [a partir de 1.6.00]: Relé del calentador auxiliar
15	15A	Solenoide de bloqueo de reversa y bloqueo de estacionamiento, [Motor 602, 611]: Interruptor del calentador auxiliar, Lámpara de faro de xenón: Unidad de control de ajuste de alcance de faros, Unidad de control del sistema Parktronic
16	20A	Unidad de control de la puerta delantera del lado del conductor
17	20A	[Motores 602, 611, 612, 613, hasta 31.5.00]: Unidad de calefacción STH o calentador auxiliar
18	15A	: Relé de retroalimentación de cierre
18	20A	: Unidad de control de la puerta trasera del lado del conductor, Relé de retroalimentación de cierre
19	10A	Motor 111, : Bobinas de encendido
19	40A	: Bomba de alta presión y retorno, ASR/SPS (dirección asistida sensible a la velocidad), Bomba de alta presión y retorno, ESP, Unidad de control SPS y BAS
20	50A	[con motor 111ME, 112]: Unidad de control del ventilador de succión eléctrico del motor y aire acondicionado
20	30A	Unidad de control del ventilador adicional, con motor 113, 613: Unidad de control del ventilador de succión eléctrico del motor y aire acondicionado
20	70A	con motores 611, 612: Unidad de control del ventilador de succión eléctrico del motor y aire acondicionado
21	-	Repuesto
23	7.5A	Transmisor/receptor CTEL, Unidad de control TELE AID [hasta 31.5.00], Unidad de control de llamada de emergencia, Unidad de control de conmutación de frecuencia, Interfaz CTEL, Interfaz CTEL portátil D2B, Interfaz D2B de guía de destino dinámica, [Motor 111 con Tempomat y transmisión 722, a partir de 1.6.00]: Unidad de control de la bomba de vacío del servofreno
24	7.5A	Motor 111 con Tempomat, [a partir de 1.6.00]: Unidad de control ME-SFI (ME)
25	25A	Motor 111 con Tempomat y transmisión 722, [a partir de 1.6.00]: Unidad de control de la bomba de vacío del servofreno
26	-	Repuesto

Caja de fusibles debajo del asiento trasero

N°	A	Descripción
1	20A	: Unidad de control de la puerta delantera del lado del pasajero
2		: Modelo de control de la puerta trasera del lado del pasajero
3	15A	[Asientos delanteros de lujo, incl. calefacción de asientos y ventilación de asientos]: Regulador del soplador de ventilación del asiento delantero izquierdo, Regulador del soplador de ventilación del asiento delantero derecho
3	7.5A	: Unidad de control del panel de control inferior, luces interiores traseras, [Modelos 210.0, 210.6]: Lámpara del maletero, [Modelo 210.2]: Lámpara interior del pilar D izquierdo, Lámpara interior del pilar D derecho, [Versión Taxi]: Lámpara de techo trasera izquierda, Lámpara de techo trasera derecha, luces interiores traseras, Unidad de control del amplificador de luces interiores [solo modelo 210.2]
4	25A	: Unidad de control del panel de control superior
5	25A	Equipo de sistema neumático con funciones combinadas, Sistema de alarma antirrobo (ATA): Bocina de señal de alarma, a través de la unidad de control neumática con funciones combinadas, Radio (con fusible interno adicional de 10A – a partir del 1.6.99), Panel de radio y navegación, Procesador de navegación, Reproductor de CD con cambiador (en el compartimento de equipaje), a través de la radio o el panel de control de radio y navegación, [Sistema de comunicación/navegación (CNS)]: Receptor y amplificador (en el compartimento de equipaje), [Sistema de operación y visualización COMAND]: Unidad de operación, visualización y control COMAND, Amplificador de antena en la parte inferior izquierda de la luneta trasera
6	25A	: [Motor 111, 112, 113]: Bomba de combustible, a través del relé de bombas de combustible
7	20A	: [Modelo 210.2]: Asistente de cierre de la puerta trasera
8	25A	Paquete de memoria (asiento del conductor, columna de dirección, espejos), solo vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero izquierdo con memoria, [Vehículo con ajuste de asiento parcialmente eléctrico]: Grupo de motores de ajuste de asiento parcialmente eléctrico del lado del conductor
9	25A	Paquete de memoria (asiento del conductor, columna de dirección, espejos), solo vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero izquierdo con memoria, [Vehículo con ajuste de asiento parcialmente eléctrico]: Grupo de motores de ajuste de asiento parcialmente eléctrico del pasajero delantero
10	10A	Caja refrigeradora (a petición del cliente), Sistema de operación y visualización COMAND: Sintonizador de TV
11	7.5A	[Versión USA]: Interruptor de liberación de emergencia de la tapa del maletero (solo modelos 210.0, 210.6, a partir del 1.6.00), Programa Electrónico de Estabilidad (ESP): Sensor de ángulo de dirección; Monitoreo interior (solo con ATA): Transmisor y receptor del sensor de movimiento interior, Sensor de inclinación ATA
12	25A	Toma de enganche de remolque de 13 pines, PIN 9
13	25A	Asiento del pasajero delantero ajustable eléctricamente con memoria, en vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero derecho con memoria, Unidad de control de ajuste del asiento delantero izquierdo con memoria
14	25A	Asiento del pasajero delantero ajustable eléctricamente con memoria, en vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero derecho con memoria (N32/2)
15	7.5A	Sistema de navegación dinámica con CTEL portátil de red MB/D (D2B): Interfaz D2B Guía de destino dinámica; Sistema de navegación dinámica con CTEL portátil de red (D2B): Interfaz D2B de CTEL portátil, Interfaz de teléfono; Estándar de teléfono celular MB [a partir del 1.6.00]: Unidad transmisora y receptora de teléfono celular, D2B; Preinstalación de teléfono CTEL portátil de red D: Interfaz CTEL; MB CTEL portátil, [a partir del 1.6.00]: Interfaz CTEL, Compensador de red E, CTEL portátil de red D (D2B) [hasta 31.5.00]: Interfaz D2B de CTEL portátil, Sistema de llamada de emergencia TELE AID (D2B): Unidad de control TELE AID; Sistema de llamada de emergencia EMERGENCY CALL [con versión USA o versión japonesa]: Unidad de control de llamada de emergencia. [Sistema de control por voz (VCS)]: Unidad de control del sistema de control por voz, Interfaz D2B-CTEL portátil [hasta 31.5.00]; Monitor de presión de neumáticos: Unidad de control TPM [RDK]
16	25A	Sistema de sonido: Amplificador para sistema de sonido
17	20A	: Asientos calefaccionados eléctricos para el asiento trasero izquierdo y derecho: Unidad de control de asiento calefaccionado (HS) trasero
18	20A	Asientos calefaccionados delanteros izquierdo y derecho: Unidad de control de asiento calefaccionado (HS) delantero
19	40A	Equipo de sistema neumático con funciones combinadas, Desempañador de luneta trasera, Funciones de cierre centralizado, Funciones de sistema de alarma antirrobo, Funciones de sensor de movimiento interior y sensor de remolque
20	40A	: Vehículos gubernamentales, alimentación de fusibles:, Caja de Maxi Fusibles I, paso de rueda trasero derecho, (policía), Relé de alimentación, circuito 15, Caja de fusibles II, paso de rueda trasero derecho, (policía), [Versión Taxi]: Caja de fusibles de taxi (suministro de voltaje)

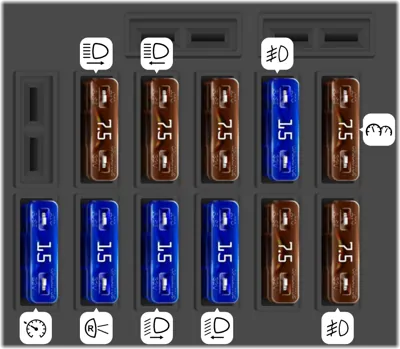

Caja de fusibles en el módulo de luces [volante a la izquierda]

N°	A	Descripción
2	7.5A	Luz de matrícula, Iluminación del tablero de instrumentos, Iluminación de símbolos, Control automático del alcance de los faros
3	15A	Luz antiniebla izquierda, Luz antiniebla derecha
4	7.5A	Luz de estacionamiento delantera derecha, Luz trasera derecha
5	7.5A	Luz de carretera izquierda
6	7.5A	Luz de carretera derecha, Luz indicadora de luces altas
7	15A	Interruptor de luz de freno, Control de crucero
8	15A	Luces de reversa, Luz de giro, Control del limpiaparabrisas trasero [modelo 210 T-model], Control de atenuación del espejo retrovisor, Control de ayuda al estacionamiento
9	15A	Luz de cruce derecha
10	15A	Luz de cruce izquierda
11	7.5A	Luz de estacionamiento delantera izquierda, Luz trasera izquierda
12	7.5A	Luz antiniebla trasera
