Mercedes Benz 320 / Fusibles 2001

Caja de fusibles del compartimento del motor (lado izquierdo)

Caja de fusibles del compartimento del motor (lado izquierdo)
N°ADescripción
2 7.5A Encendedor de cigarrillos delantero
3 15A Interruptor combinado, interruptor de luces bajas, interruptor de lavaparabrisas con limpieza de un toque, interruptor de limpiaparabrisas, lámpara de la guantera
4 10A Tablero de instrumentos
5 15A Encendedor de cigarrillos delantero (al convertir del circuito 15R al circuito 30 a petición del cliente)
7 15A Tablero de instrumentos, [Aire acondicionado, Tempmatic]: Soplador del ventilador, unidad de control de botones de aire acondicionado, válvula de conmutación de la aleta de aire fresco/recirculado. [Aire acondicionado automático]: Módulo de control y operación AAC, sensor de emisiones, (Motor 104, 111): Unidad de control HFM-SFI a través del relé del acelerador electrónico (EFP), [Versión Taxi]: Taxímetro
9 15A : Unidad de control de bloqueo de dirección eléctrico
10 10A : Lámpara de advertencia e indicador de airbag, unidad de control de sistemas de retención
11 15A Caja de conectores del área de carga, radio, panel de control de radio y navegación, procesador de navegación, relé de ajuste del asiento del conductor, relé de ajuste del asiento del acompañante
12 10A Unidad de control de asiento delantero calefaccionado (HS), unidad de control de asiento trasero calefaccionado (HS), solenoide de ajuste de confort del cinturón de seguridad delantero izquierdo, solenoide de ajuste de confort del cinturón de seguridad delantero derecho, interruptor para persiana eléctrica de la luneta trasera (consola central), relé del motor del limpiaparabrisas de la puerta trasera
13 10A Sensor de airbag lateral del lado del conductor, sensor de airbag lateral del lado del acompañante, unidad de control de sistemas de retención, unidad de control del pretensor de emergencia del cinturón de seguridad (GUS) con airbag (AB), sensor de reconocimiento de asiento del acompañante ocupado y silla infantil
14 Interruptor de espejos exteriores con función de plegado/desplegado, unidad de control del sistema de autorización de conducción por infrarrojos, punto de separación de ambulancia, relé para circuito de alimentación 15, unidad de control del monitor de presión de neumáticos, motores 611, 612, 613: Relé del reforzador del calentador
15 15A Solenoide de bloqueo de reversa y trinquete de estacionamiento, [Motor 602, 611]: Interruptor del reforzador del calentador, lámpara de faro de xenón: Unidad de control de ajuste de alcance de faros, unidad de control del sistema Parktronic
16 20A : Unidad de control de la puerta delantera del lado del conductor
18 15A Relé de retroalimentación de cierre
18 20A Unidad de control de la puerta trasera del lado del conductor, relé de retroalimentación de cierre
19 10A [Motor 111]: Bobinas de encendido
19 40A Bomba de alta presión y retorno, ASR/SPS (dirección asistida sensible a la velocidad), bomba de alta presión y retorno, unidad de control ESP, SPS y BAS
20 50A [con motor 111ME, 112]: Unidad de control del ventilador de succión eléctrico del motor y aire acondicionado
20 30A Unidad de control del ventilador adicional, con motor 113, 613: Unidad de control del ventilador de succión eléctrico del motor y aire acondicionado
20 70A con motores 611, 612: Unidad de control del ventilador de succión eléctrico del motor y aire acondicionado
21 - Repuesto
23 7.5A Transmisor/receptor CTEL, unidad de control de llamada de emergencia, unidad de control de conmutación de frecuencia, interfaz CTEL, interfaz portátil CTEL D2B, interfaz D2B de guía de destino dinámica, [Motor 111 con Tempomat y transmisión 722]: Unidad de control de la bomba de vacío del servofreno
24 7.5A Motor 111 con Tempomat: Unidad de control ME-SFI (ME)
25 25A Motor 111 con Tempomat y transmisión 722: Unidad de control de la bomba de vacío del servofreno
26 - Repuesto

Caja de fusibles debajo del asiento trasero

Caja de fusibles debajo del asiento trasero
N°ADescripción
1 20A Unidad de control de la puerta delantera del lado del pasajero
2 Módulo de control de la puerta trasera del lado del pasajero
3 15A [Asientos delanteros de lujo, incl. calefacción y ventilación de asientos]: Regulador del soplador de ventilación del asiento delantero izquierdo, Regulador del soplador de ventilación del asiento delantero derecho
3 7.5A : Unidad de control del panel de control inferior, Luces interiores traseras, [Modelos 210.0, 210.6]: Lámpara del maletero, [Modelo 210.2]: Lámpara interior del pilar D izquierdo, Lámpara interior del pilar D derecho, [Versión Taxi]: Lámpara de techo trasera izquierda, Lámpara de techo trasera derecha, Luces interiores traseras, Unidad de control del amplificador de luces interiores [solo modelo 210.2]
4 25A : Unidad de control del panel de control superior
5 25A Equipo de sistema neumático con funciones combinadas, Sistema de alarma antirrobo (ATA): Bocina de señal de alarma, a través de la unidad de control neumática con funciones combinadas, Radio [con fusible interno adicional de 10A], Panel de radio y navegación, Procesador de navegación, Reproductor de CD con cambiador (en el compartimento de equipaje), a través de la radio o el panel de control de radio y navegación, [Sistema de comunicación/navegación (CNS)]: Receptor y amplificador (en el compartimento de equipaje), [Sistema de mando y visualización COMAND]: Unidad de mando, visualización y control COMAND, Amplificador de antena inferior izquierda de la luneta trasera
6 25A : [Motor 111, 112, 113]: Bomba de combustible, a través del relé de bombas de combustible
7 20A : [Modelo 210.2]: Asistente de cierre de la puerta trasera
8 25A Paquete de memoria (asiento del conductor, columna de dirección, espejos), solo vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero izquierdo con memoria, [Vehículo con ajuste de asiento parcialmente eléctrico]: Grupo de motores de ajuste de asiento parcialmente eléctrico del lado del conductor
9 25A Paquete de memoria (asiento del conductor, columna de dirección, espejos), solo vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero izquierdo con memoria, [Vehículo con ajuste de asiento parcialmente eléctrico]: Grupo de motores de ajuste de asiento parcialmente eléctrico del pasajero delantero
10 10A Caja refrigeradora (a petición del cliente), Sistema de mando y visualización COMAND: Sintonizador de TV
11 7.5A [Versión USA]: Interruptor de liberación de emergencia de la tapa del maletero (solo modelos 210.0, 210.6), Programa electrónico de estabilidad (ESP): Sensor de ángulo de dirección, Monitoreo interior (solo con ATA): Transmisor y receptor del sensor de movimiento interior, Sensor de inclinación ATA
12 25A Enchufe de enganche de remolque de 13 pines, PIN 9
13 25A Asiento del pasajero delantero ajustable eléctricamente con memoria, en vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero derecho con memoria, Unidad de control de ajuste del asiento delantero izquierdo con memoria
14 25A Asiento del pasajero delantero ajustable eléctricamente con memoria, en vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero derecho con memoria (N32/2)
15 7.5A Sistema de navegación dinámica con CTEL portátil de red MB/D (D2B): Interfaz D2B Guía de destino dinámica; Sistema de navegación dinámica con CTEL portátil de red (D2B): Interfaz D2B de CTEL portátil, Interfaz de teléfono; Estándar de teléfono celular MB: Unidad transmisora y receptora de teléfono celular, D2B; Preinstalación de teléfono CTEL portátil de red D: Interfaz CTEL; CTEL portátil MB: Interfaz CTEL, compensador de red E; Sistema de llamada de emergencia TELE AID (D2B): Unidad de control TELE AID; Sistema de llamada de emergencia EMERGENCY CALL [con versión USA o versión japonesa]: Unidad de control de llamada de emergencia. [Sistema de control por voz (VCS)]: Unidad de control del sistema de control por voz; Monitor de presión de neumáticos: Unidad de control TPM [RDK]
16 25A Sistema de sonido: Amplificador para sistema de sonido
17 20A : Asientos calefaccionados eléctricos para los asientos traseros izquierdo y derecho: Unidad de control de asiento calefaccionado (HS) trasero
18 20A Asientos calefaccionados delanteros izquierdo y derecho: Unidad de control de asiento calefaccionado (HS) delantero
19 40A Equipo de sistema neumático con funciones combinadas, Desempañador de luneta trasera, Funciones de cierre centralizado, Funciones del sistema de alarma antirrobo, Funciones del sensor de movimiento interior y sensor de remolque
20 40A : Vehículos gubernamentales, alimentación de fusibles:, Caja de Maxi Fusibles I, paso de rueda trasero derecho, (policía), Relé de alimentación, circuito 15, Caja de fusibles II, paso de rueda trasero derecho, (policía), [Versión Taxi]: Caja de fusibles de taxi (suministro de voltaje)

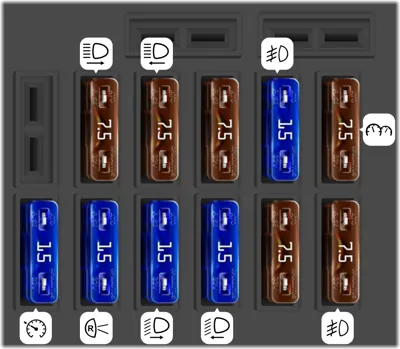

Caja de fusibles en el módulo de luces [volante a la izquierda]

Caja de fusibles en el módulo de luces [volante a la izquierda]
N°ADescripción
2 7.5A Luz de matrícula, Iluminación del tablero de instrumentos, Iluminación de símbolos, Control automático del alcance de los faros
3 15A Luz antiniebla izquierda, Luz antiniebla derecha
4 7.5A Luz de estacionamiento delantera derecha, Luz trasera derecha
5 7.5A Luz de carretera izquierda
6 7.5A Luz de carretera derecha, Luz indicadora de luces de carretera
7 15A Interruptor de luces de freno, Control de crucero
8 15A Luces de reversa, Luces de giro, Control del limpiaparabrisas trasero [modelo 210 T-model], Control de atenuación del espejo retrovisor, Control de ayuda de estacionamiento
9 15A Luz de cruce derecha
10 15A Luz de cruce izquierda
11 7.5A Luz de estacionamiento delantera izquierda, Luz trasera izquierda
12 7.5A Luz antiniebla trasera
