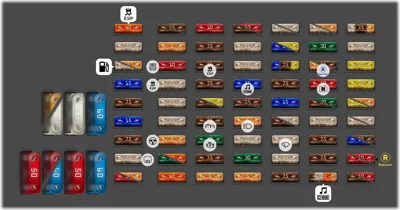

| 1 |
|
10A |
Interruptor de luz de freno |
| 1 |
|
5A |
[Con paquete de luz y visión]: Interruptor de luz de freno |
| 2 |
|
25A |
Luneta trasera calefaccionada |
| 3 |
|
7.5A |
Unidad de control EIS EZS del tablero de instrumentos |
| 4 |
|
15A |
Unidad de control EIS EZS, Unidad de control del bloqueo eléctrico de la dirección |
| 5 |
|
7.5A |
Unidad de control y mando HEAT o Unidad de control y mando del aire acondicionado automático (KLA) o Unidad de control y mando del aire acondicionado automático de confort (KLA) |
| 6 |
|
15A |
Bocina de fanfarria izquierda, Bocina de fanfarria derecha |
| 7 |
|
25A |
Relé de la bomba de combustible |
| 7 |
|
5A |
[E-CELL]: Unidad de control del convertidor DC/DC |
| 8 |
|
25A |
Unidad de control del panel de control de techo |
| 9 |
|
40A |
Unidad de control ESP y BAS |
| 10 |
|
40A |
Regulador del soplador/conector del mazo de cables interior |
| 11 |
|
30A |
[M266]: Relé del circuito 87, motor |
| 11 |
|
40A |
[OM640]: Relé del circuito 87, motor |
| 12 |
|
5A |
Módulo de la columna de dirección, Volante multifunción |
| 13 |
|
25A |
Unidad de control de la puerta delantera izquierda |
| 14 |
|
25A |
Unidad de control de la puerta delantera derecha |
| 15 |
|
25A |
Unidad de control ESP y BAS |
| 16 |
|
10A |
Conector de enlace de datos, Unidad de control PTS |
| 17 |
|
5A |
Interruptor de luces giratorio |
| 18 |
|
7.5A |
[Válido para transmisión 711, 716]: Interruptor de luces de reversa |
| 18 |
|
7.5A |
[E-CELL]: Unidad de control del compresor de aire acondicionado, Unidad de control de monitoreo de energía BKGN, Unidad de control de la bomba de vacío 1, Unidad de control de la bomba de vacío 2 |
| 19 |
|
5A |
Captador AY del sensor de tasa de giro micromecánico |
| 20 |
|
7.5A |
Unidad de control de sistemas de retención |
| 21 |
|
30A |
Relé del motor de arranque |
| 22 |
|
7.5A |
Tablero de instrumentos |
| 23 |
|
7.5A |
Calefacción de las boquillas del lavaparabrisas |
| 23 |
|
20A |
[OM640] Sensor de condensación del filtro de combustible con elemento calefactor |
| 24 |
|
7.5A |
Unidad de control de la dirección asistida eléctrica (ES) |
| 25 |
|
7.5A |
Interruptor de luz de freno. Unidad de control ESP y BAS |
| 26 |
|
7.5A |
[Válido para transmisión 722]: Unidad de control del módulo de la palanca selectora electrónica |
| 27 |
|
10A |
[Válido para transmisión 722]: Unidad de control CVT (transmisión automática continuamente variable) |
| 28 |
|
5A |
Interruptor de luces giratorio |
| 29 |
|
30A |
Unidad de control SAM |
| 30 |
|
25A |
Relé del circuito 87F |
| 31 |
|
5A |
Interruptor de luces giratorio, Sensor de luz diurna del interruptor de luces automático, Sensor de lluvia/luz |
| 32 |
|
7.5A |
[M266]: Unidad de control ME-SFI (ME) |
| 32 |
|
7.5A |
[E-CELL]: Unidad de control de monitoreo de energía |
| 33 |
|
15A |
Radio Unidad de radio y navegación COMAND unidad de mando, visualización y control [Japón] |
| 34 |
|
25A |
Unidad de control de la puerta trasera izquierda |
| 35 |
|
25A |
Unidad de control de la puerta trasera derecha |
| 36 |
|
7.5A |
Punto de separación del teléfono celular, Unidad de control del remolque |
| 36 |
|
10A |
Unidad de control del remolque, Unidad de control PTS |
| 37 |
|
7.5A |
Unidad de control de sistemas de retención, Sensor de reconocimiento de ocupación del asiento del acompañante, Sensor de reconocimiento de ocupación del asiento del acompañante y de silla infantil |
| 38 |
|
25A |
Encendedor de cigarrillos delantero con iluminación del cenicero |
| 39 |
|
25A |
Motor del limpiaparabrisas |
| 40 |
|
7.5A |
Unidad de control del panel de control de techo |
| 40 |
|
25A |
Motor del techo |
| 41 |
|
15A |
Motor del limpiaparabrisas del portón trasero |
| 42 |
|
7.5A |
Iluminación de la guantera con interruptor, Iluminación de los espejos de cortesía izquierdo y derecho, Interruptor de iluminación del espacio para los pies (paquete de autoescuela), Interruptor del monitor de operación de los pedales (paquete de autoescuela), Punto de separación de suministro de voltaje VICS+ETC [Japón] |
| 43 |
|
15A |
[M266]: Terminal 87M1 e manguito conector |
| 43 |
|
7.5A |
[OM640]: Terminal 87M1e manguito conector |
| 43 |
|
20A |
[E-CELL]: Unidad de control de la bomba de vacío 1 |
| 44 |
|
15A |
[M266]: Terminal 87M2e manguito conector |
| 44 |
|
20A |
[OM640]: Terminal 87M2e manguito conector |
| 45 |
|
25A |
[OM640]: Unidad de control CDI |
| 45 |
|
25A |
[E-CELL]: Unidad de control de la bomba de vacío 2 |
| 46 |
|
7.5A |
Unidad de control de teléfono [Japón], Compensador de red E, Unidad de control de interfaz portátil universal CTeL (UPCI UHI) |
| 46 |
|
25A |
Altavoz del módulo de bajos [Japón] |
| 46 |
|
40A |
Amplificador para el sistema de sonido |
| 46 |
|
5A |
[E-CELL]: Unidad de control de carga |
| 47 |
|
7.5A |
Unidad de control de teléfono [Japón], Unidad de control de interfaz portátil universal CTEL (UPCI UHI), Punto de separación del teléfono celular, Unidad de control del sistema de control por voz (VCS SBS), [E-CELL]: Cargador 1 |
| 48 |
|
7.5A |
Unidad de control ATA EDW/protección de remolque/protección del interior, Bocina de señal de alarma con batería adicional, [E-CELL]: Cargador 2 |
| 49 |
|
25A |
Unidad de control del panel de control superior, Cojín calefaccionado del asiento delantero izquierdo, Respaldo calefaccionado del asiento delantero izquierdo, Elemento calefactor del cojín del asiento delantero derecho, Elemento calefactor del respaldo del asiento delantero derecho |
| 50 |
|
7.5A |
Cambiador de CD, Unidad de control de interfaz multimedia, Sintonizador de TV digital, Unidad de control de radiodifusión de audio digital, Punto de separación de suministro de voltaje VICS+ETC [Japón] |
| 50 |
|
30A |
[Vehículos gubernamentales]: Barra de luces de techo, Manguito conector del circuito 30 |
| 51 |
|
10A |
[E-CELL]: Ventilador de refrigeración, Bomba de refrigerante de baja temperatura |
| 52 |
|
5A |
[E-CELL]: Unidad de control de propulsión eléctrica |
| 52 |
|
7.5A |
Reserva |
| 53 |
|
30A |
Encendedor de cigarrillos trasero con iluminación del cenicero Toma de corriente interior |
| 54 |
|
25A |
Amplificador para el sistema de sonido Altavoz del módulo de bajos |
| 54 |
|
5A |
[E-CELL]: Unidad de control de propulsión eléctrica |
| 55 |
|
7.5A |
Unidad de lámpara delantera izquierda (Bi-xenón) Unidad de lámpara delantera derecha (Bi-xenón) |
| 55 |
|
10A |
Unidad de lámpara delantera izquierda (Hi-xenón) |
| 56 |
|
10A |
Reserva |
| 56 |
|
10A |
Unidad de lámpara delantera derecha (Hi-xenón) |
| 57 |
|
15A |
Toma de corriente del enganche de remolque (13 pines) |
| 57 |
|
7.5A |
Unidad de control SDAR, Unidad de control del sistema de llamada de emergencia [EE. UU.] |
| 58 |
|
25A |
Unidad de control del remolque |
| 58 |
|
25A |
[E-CELL]: Unidad de control de la pasarela del vehículo |
| 59 |
|
20A |
Toma de corriente del enganche de remolque (13 pines) |
| 59 |
|
5A |
[E-CELL]: Unidad de control del sistema de gestión de la batería 1 |
| 60 |
|
20A |
Bloque de conectores del asiento del conductor |
| 61 |
|
20A |
Bloque de conectores del asiento del acompañante |
| 62 |
|
25A |
Relé del circuito 15 (2) (SA: xenón, teléfono celular) |
| 63 |
|
25A |
Unidad de control de la pasarela de audio [Japón], Barra de luces de techo [Válido para vehículos gubernamentales] |
| 63 |
|
7.5A |
Unidad de control del sistema de llamada de emergencia [EE. UU.], Unidad de control SDAR |
| 63 |
|
5A |
[E-CELL]: Unidad de control del sistema de gestión de la batería 2 |
| 64 |
|
40A |
[M266]: Relé de la bomba de aire |
| 64 |
|
80A |
[OM640]: Mazo de cables del motor/conector del compartimento del motor. Etapa de salida del tiempo de incandescencia |
| 65 |
|
80A |
Unidad de control de la dirección asistida eléctrica (ES) |
| 66 |
|
60A |
Unidad de control SAM |
| 67 |
|
50A |
Relé del circuito 15R (2) (SE) |
| 68 |
|
50A |
[M266.920 y M266.940 con transmisión 722]: AAC con motor de ventilador adicional de control integrado |
| 68 |
|
60A |
[OM640.940, OM640.941, M266.960, M266.980 y M266.920, M266.940 con enganche de remolque]: AAC con motor de ventilador adicional de control integrado |
| 69 |
|
50A |
Relé del circuito 15R (1) |
| 70 |
|
60A |
Relé del circuito 15 (1) |
| 71 |
|
|
[OM640]: Calentador auxiliar PTC |
| 72 |
|
|
Manguito conector del circuito 30, Unidad de control multifunción para vehículos especiales (SVMCU MSS) (Taxi) |
