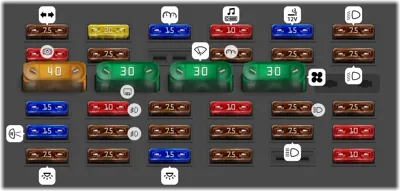

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Luz de cruce, derecha | |
| 2 | 15A | Encendedor, radio, luz del compartimento de guantes | |
| 3 | 10A | Radio, control de clima automático | |
| 4 | 15A | Tablero de instrumentos, intermitente/señal de advertencia de peligro | |
| 5 | 20A | Claxon, unidad de control de clima automático | |
| 6 | 7.5A | Intermitente | |
| 7 | 7.5A | Luz de cruce, izquierda | |
| 8 | 7.5A | Control de la ventana trasera calefaccionada | |
| 9 | 7.5A | Tablero de instrumentos, iluminación de la placa de matrícula | |
| 10 | - | Vacante | |
| 11 | 7.5A | Control de clima automático | |
| 12 | 10A | Luz de freno, tablero de instrumentos, sistema de monitoreo de lámparas Tempomat/control de crucero | |
| 13 | - | Vacante | |
| 14 | 30A | Motor del ventilador, calefacción | |
| 15 | 30A | Limpiaparabrisas, destello de faros, sistema de lavado/limpieza de parabrisas | |
| 16 | 30A | Ventana trasera calefaccionada | |
| 17 | 40A | Bomba de aire secundaria | |
| 18 | 7.5A | Luz de estacionamiento/cola, izquierda, SML | |
| 19 | 7.5A | Luz de carretera, derecha | |
| 20 | 10A | (Calefacción de asiento, teléfono, persiana para ventana trasera) | |
| 21 | 7.5A | Antena automática | |
| 22 | 10A | Luces antiniebla | |
| 23 | 15A | Componentes del motor | |
| 24 | 10A | Luz de estacionamiento/cola, derecha, SML | |
| 25 | 7.5A | Luz de carretera, izquierda, lámpara indicadora de luz de carretera | |
| 26 | 7.5A | Lámpara indicadora de falla del airbag, relé de función de conveniencia | |
| 27 | 7.5A | Luz de lectura trasera | |
| 28 | 7.5A | Luz antiniebla trasera | |
| 29 | 15A | Luz de reversa, ajuste de espejo | |
| 30 | 10A | (Sistema de lavado/limpieza de faros) | |
| 31 | - | Vacante | |
| 32 | 7.5A | Unidad de control de diagnóstico | |
| 33 | 15A | Luces interiores, iluminación del maletero, sistema de cierre centralizado, luces de cortesía | |
| 34 | 7.5A | Reposacabezas traseros/botón de liberación | |
| 35 | 7.5A | Luz interior delantera, (alarma antirrobo, control remoto infrarrojo, respaldo ortopédico) |

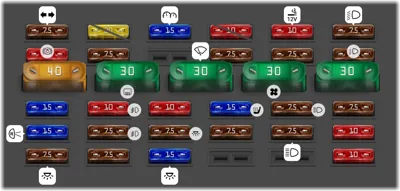

Caja de fusibles en el motor [Diésel]
![Caja de fusibles en el motor [Diésel]](/static/fusebox/mercedes-benz/clase-c/mercedes-benz_clase-c_1994_1.webp)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Luz de cruce, derecha | |
| 2 | 10A | Encendedor de cigarros, luz de la guantera | |
| 3 | 10A | (Control automático del calentador + calor residual del motor) | |
| 3 | 10A | (Control automático del aire acondicionado) | |
| 4 | 15A | Tablero de instrumentos, luces intermitentes de emergencia | |
| 5 | 20A | Claxon, unidad de control del calentador automático | |
| 5 | 20A | Claxon, (unidad de control del aire acondicionado automático) | |
| 6 | 7.5A | Intermitente | |
| 7 | 7.5A | Luz de cruce, izquierda | |
| 8 | 7.5A | Control de la luneta trasera calefaccionada, (dispositivo antideslumbrante) | |
| 9 | 7.5A | Iluminación del tablero, iluminación de la placa de matrícula | |
| 10 | - | Vacante | |
| 11 | 7.5A | (Control automático del aire acondicionado) | |
| 12 | 10A | Luz de freno, tablero de instrumentos, sistema de monitoreo de lámparas (Tempomat / control de crucero) | |
| 13 | 30A | (Ventilador auxiliar) | |
| 14 | 30A | Motor del ventilador, calefacción | |
| 15 | 30A | Limpiaparabrisas, luces de carretera, sistema de lavado/limpieza de parabrisas | |
| 16 | 30A | Luneta trasera calefaccionada | |
| 17 | 40A | (Bomba de aire secundaria) | |
| 18 | 7.5A | Luz de posición/luz trasera, izquierda | |
| 19 | 7.5A | Luz de carretera, derecha | |
| 20 | 15A | (Radio, calefacción de asientos, persiana para la luneta trasera) | |
| 21 | 10A | (Radio, antena automática) | |
| 22 | 10A | Luces antiniebla | |
| 23 | 15A | Componentes del motor | |
| 24 | 10A | Luz de posición/luz trasera, derecha | |
| 25 | 7.5A | Luz de carretera, izquierda, indicador de luz de carretera | |
| 26 | 7.5A | Indicador de falla del airbag, (relé de función de conveniencia, teléfono) | |
| 27 | 7.5A | (Luces de cortesía) | |
| 28 | 7.5A | Luz antiniebla trasera | |
| 29 | 15A | Luces de reversa, ajuste de espejos | |
| 30 | 10A | (Sistema de lavado/limpieza de faros) | |
| 31 | - | Vacante | |
| 32 | - | Vacante | |
| 33 | 15A | Luces interiores, iluminación del maletero, sistema de cierre centralizado | |
| 34 | 7.5A | (Reposacabezas traseros/botón de liberación) | |
| 35 | 7.5A | Luz interior delantera, (sistema de alarma antirrobo, control remoto por infrarrojos, unidad de control del remolque, respaldo ortopédico) |
Caja de fusibles del maletero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | Interruptor del asiento eléctrico delantero izquierdo: Reposacabezas, Respaldo, Altura del asiento | |
| 2 | 25A | Interruptor del asiento eléctrico delantero derecho: Altura del asiento, Asiento adelante/atrás | |
| 3 | 25A | Interruptor del asiento eléctrico delantero izquierdo: Altura del asiento, Asiento adelante/atrás | |
| 4 | 25A | Interruptor del asiento eléctrico delantero derecho: Reposacabezas, Respaldo, Altura del asiento | |
| 5 | 25A | Sistema de sonido: Módulo de control del amplificador (altavoces izquierdo/derecho) | |
| 6 | 7.5A | Reproductor de CD con cambiador | |
| 7 | 30A | Módulo de control de conveniencia: Ventanas eléctricas, techo corredizo/inclinable – Ventanas eléctricas traseras | |
| 8 | - | — | |
| 9 | 7.5A | Relé de conveniencia, Módulo de control de conveniencia: Ventanas eléctricas, techo corredizo/inclinable | |
| 10 | 30A | Módulo de control de conveniencia: Ventanas eléctricas, techo corredizo/inclinable – Ventanas eléctricas delanteras | |
| 11 | 7.5A | Módulo de control ATA, Módulo de control del sensor de remolque | |
| 12 | 20A | Módulo de control del asiento calefaccionado delantero (HS) | |
| 13 | 20A | Techo corredizo/inclinable | |
| 14 | - | — | |
| 15 | - | — | |
| 16 | - | — | |
| 17 | 7.5A | Transmisor/receptor de teléfono | |
| 18 | 25A | Enchufe, acoplamiento de remolque, 13 pines, Relé de las bombas de combustible | |
| 19 | - | — |
