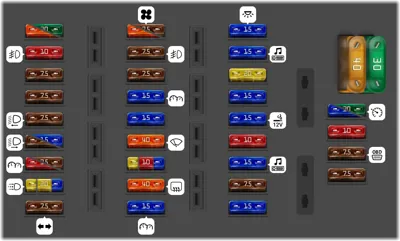

Caja de fusibles en el motor [a partir del 1.12.94]

N°	A	Descripción
1	7.5A	Luces direccionales, Luces direccionales del remolque, Taxímetro, taxi
2	20A	[hasta el 31.8.95]: Bocinas de fanfarria, Calefactor automático (Bomba de circulación de agua caliente, Módulo de control de botón pulsador del calefactor automático, Válvula doble), Calefactor automático con aire recirculado y sistema de utilización de calor residual del motor (Unidad de botón pulsador de control del calefactor automático con aire recirculado, Soplador aspirador), Módulo de control de botón pulsador del aire acondicionado (tempmatic), Módulo de control de botón pulsador del aire acondicionado automático (AC), Módulo de control de luces de conducción diurna, Módulo de control de advertencia del cinturón de seguridad, Módulo de control de advertencia de velocidad del vehículo y cinturón de seguridad
2	20A	[a partir del 1.9.95]: Bocina de fanfarria, Aire acondicionado (Tempmatic) (Módulo de control del ventilador eléctrico tipo succión, Válvula de aire recirculado), Aire acondicionado (Tempmatic) o Aire acondicionado (Automático), Módulo de control del ventilador eléctrico tipo succión, Módulo de control de luces de conducción diurna
2	15A	[a partir del 1.9.95]: Bocina de fanfarria, Calefactor automático (Válvula de aire circulado), Calefactor automático, Módulo de control de luces de conducción diurna
3	10A	[hasta el 31.8.95]: tablero de instrumentos, Módulo de monitoreo de fallas de luces exteriores, Interruptor de luz de freno (Luz de freno, Luz de freno del remolque, Señal de freno para control de crucero, Señal de freno para ABS, Señal de freno para ASR, Señal de freno para ASD), Módulo de control de crucero/interruptor de luz de freno con puente intermedio
3	7.5A	[a partir del 1.9.95]: tablero de instrumentos, Módulo de monitoreo de fallas de luces exteriores, Taxímetro, taxi
4	7.5A	Faro derecho de luz baja
4	15A	Faro de luz baja ATA
5	7.5A	Faro izquierdo de luz baja
6	7.5A	Faro derecho de luz principal
7	7.5A	Faro izquierdo de luz principal, Indicador de faro de luz principal
8	10A	Luz antiniebla izquierda, Luz antiniebla derecha
9	40A	[hasta el 31.8.95]: Regulador del soplador, aire acondicionado (automático)/aire acondicionado (tempmatic)
9	30A	[a partir del 1.9.95]: Regulador del soplador, aire acondicionado (automático)/aire acondicionado (tempmatic)
10	15A	Intermitente de advertencia de peligro con remolque, tablero de instrumentos, Letrero de techo de taxi
11	40A	Desempañador de la ventana trasera: Relé de combinación (señal direccional/de peligro, ventana trasera calefaccionada, motor del limpiaparabrisas)
12	20A	[hasta el 31.8.95]: Calefactor automático con aire recirculado y sistema de utilización de calor residual del motor (Bomba de circulación de agua caliente, Válvula de conmutación de aleta de aire fresco/recirculado, Válvula doble, Relé limitador de tiempo de utilización de calor residual del motor), Módulo de control de botón pulsador del aire acondicionado (tempmatic), Módulo de control de botón pulsador del aire acondicionado automático (AC), Módulo de control de advertencia del cinturón de seguridad, Encendedor de cigarrillos (opción del cliente)
12	10A	[a partir del 1.9.95]: Zumbador de advertencia de lámpara, Calefactor automático con aire recirculado y sistema de utilización de calor residual del motor, Aire acondicionado (tempmatic), Aire acondicionado (automático), Minibar (opción del cliente), Encendedor de cigarrillos (opción del cliente)
12	15A	[a partir del 1.9.95] [Solo cuando el encendedor de cigarrillos se vuelve a conectar a t. 30]: Zumbador de advertencia de lámpara, Calefactor automático con aire recirculado y sistema de utilización de calor residual del motor, Aire acondicionado (tempmatic), Aire acondicionado (automático), Minibar (opción del cliente), Encendedor de cigarrillos (opción del cliente)
13	40A	Relé de combinación: Motor del limpiaparabrisas (circuito de intervalo), Interruptor del desempañador de la ventana trasera, Interruptor de combinación: Ráfaga de faros, Motor del limpiaparabrisas, Bomba del lavaparabrisas, Motor del limpiaparabrisas, Motor del limpiaparabrisas (circuito de intervalo)
14	15A	Encendedor de cigarrillos delantero con iluminación del cenicero, Luz de la guantera con interruptor, Interruptor del desempañador de la ventana trasera [hasta el 31.8.95], Relé de asiento trasero calefaccionado (opción del cliente)
15	15A	Luz de estacionamiento derecha, Luz trasera derecha, Luz de posición lateral delantera derecha, Luz de posición lateral trasera derecha, Luz trasera derecha del remolque, tablero de instrumentos, Sistema de limpieza de faros conectado, Iluminación de la matrícula, Iluminación del encendedor de cigarrillos
16	7.5A	Luz de estacionamiento izquierda, Luz trasera izquierda, Luz de posición lateral delantera izquierda, Luz de posición lateral trasera izquierda, Luz trasera izquierda del remolque
17	7.5A	Luz antiniebla trasera, Luz antiniebla trasera en remolque
18	40A	[hasta el 31.8.95]: Calefactor automático: Interruptor de volumen de aire, motor del soplador, Calefactor automático con aire recirculado y sistema de utilización de calor residual del motor: Interruptor de volumen de aire, motor del soplador
18	7.5A	[hasta el 31.8.95]: Módulo de control de botón pulsador del aire acondicionado (tempmatic), Módulo de control de botón pulsador del aire acondicionado automático (AC); [a partir del 1.9.95]: Calefactor automático: Interruptor de volumen de aire, motor del soplador, Calefactor automático con aire recirculado y sistema de utilización de calor residual del motor: Interruptor de volumen de aire, motor del soplador, Aire acondicionado (tempmatic): Soplador, ventilador auxiliar, Aire acondicionado (automático): Soplador, ventilador auxiliar
19	15A	[a partir del 1.9.95]: Caja de conectores del área de carga, modelos T
20	7.5A	Indicador de mal funcionamiento del airbag: Lámpara indicadora de mal funcionamiento SRS, Módulo de control del retractor de tensión de emergencia con airbag, Relé de confort
21	15A	Radio, Transmisor/receptor de teléfono, Módulo de control del asiento delantero calefaccionado (HS)
22	10A	Interruptor de la cortinilla eléctrica de la ventana trasera
23	15A	Luz de techo delantera con retardo de apagado y luz de lectura, Módulo de control ATA, Módulo de control de cierre centralizado por infrarrojos, Espejo retrovisor interior regulable: Atenuación electrónica del espejo retrovisor interior, ATA: Relé inmovilizador, Liberación del reposacabezas trasero: Válvula de liberación del reposacabezas con retardo de apagado, Toma, acoplamiento de remolque, 13 pines
24	15A	Ajuste del espejo exterior izquierdo/derecho: Calefactor del espejo, Interruptor del espejo retrovisor exterior/interior, Interruptor de luces de reversa, Ajuste del espejo exterior izquierdo/derecho con función de plegado/desplegado: Calefactor del espejo, Interruptor del espejo retrovisor exterior/interior, Espejo retrovisor exterior con función de plegado/desplegado, motores de plegado del espejo, Respaldo ortopédico
25	20A	Módulo de control del asiento delantero calefaccionado (HS)
26	15A	Radio, Transmisor/receptor de teléfono
27	15A	Luz de techo delantera con retardo de apagado y luz de lectura, Luz de techo trasera, Luz del maletero, Módulo de control de cierre centralizado por infrarrojos, Equipo del sistema neumático, cierre centralizado
28	40A	Vía relé de inyección de aire: Bomba de aire eléctrica
29	30A	Ventilador auxiliar ECE, Ventilador auxiliar (EE. UU., Japón)
30	15A	[hasta el 31.8.95]: Relé de protección contra sobretensión, Relé limitador de tiempo de precalentamiento, Relé de corte de kick-down, Válvula de control de purga, Actuador electromagnético (sincronización de árbol de levas ajustable), Interruptor del pedal del embrague (control de velocidad de ralentí), Válvula de ventilación del tanque, Válvula de colector de admisión de resonancia variable
30	30A	[a partir del 1.9.95]: Relé de protección contra sobretensión, Relé limitador de tiempo de precalentamiento, Actuador electromagnético (sincronización de árbol de levas ajustable), Válvula de control de purga, Relé de corte de kick-down, Interruptor de luz de freno (Luz de freno, Luz de freno del remolque, Señal de freno para control de crucero, Señal de freno para ABS, Señal de freno para ASR, Señal de freno para ASD), Módulo de control de crucero, Válvula de ventilación del tanque, Válvula de conmutación del colector de admisión de resonancia variable (6 cilindros)
31	10A	Boquilla calefaccionada del lavaparabrisas izquierda/derecha, Calentador de agua del lavaparabrisas, Interruptor de bloqueo de arranque/luces de reversa, Transmisión automática, Relé del ventilador auxiliar (1ª etapa y 2ª etapa [hasta el 31.8.95])
32	7.5A	Conector de enlace de datos, Válvula de cierre diésel [hasta el 31.8.95]
33	7.5A	Acoplamiento de prueba para el módulo de diagnóstico II (EE. UU.), Módulo de diagnóstico II (EE. UU.)

N°	A	Descripción
1	25A	Sistema de sonido: Módulo de control del amplificador (altavoces izquierdo/derecho)
2	7.5A	Sistema de inyección
3	20A	Módulo de control ATA, Módulo de control del sensor de remolque, Control remoto infrarrojo [a partir del 1.12.94]
4	7.5A	[a partir del 1.12.94]: Antena automática, [sedanes]
5	7.5A	Luz de entrada/salida de la puerta delantera izquierda, Luz de entrada/salida de la puerta delantera derecha
6	25A	Toma, acoplamiento de remolque, 13 pines
7	30A	Módulo de control de confort: Ventanas eléctricas, techo corredizo/inclinable – Ventanas eléctricas traseras
8	30A	Módulo de control de confort: Ventanas eléctricas, techo corredizo/inclinable – Ventanas eléctricas delanteras
9	20A	Techo corredizo/inclinable
10	25A	Interruptor del asiento eléctrico delantero izquierdo: Altura del asiento trasero, Reposacabezas arriba/abajo, Respaldo
11	25A	Interruptor del asiento eléctrico delantero izquierdo: Asiento adelante/atrás, Altura del asiento delantero
12	25A	Interruptor del asiento eléctrico delantero derecho: Asiento adelante/atrás, Altura del asiento delantero
13	25A	Interruptor del asiento eléctrico delantero derecho: Altura del asiento trasero, Reposacabezas arriba/abajo, Respaldo
14		Asiento trasero calefaccionado
15	-	Repuesto
16	-	Repuesto
17	-	Repuesto

N°		A	Descripción
-			Módulo de relé del calefactor O2S 2 (después de TWC)
-			Módulo de relé de la bomba de carga ASR (hasta 11/94), módulo de relé AIR
-			Módulo de relé del ventilador auxiliar (etapa 1) / Reserva [a partir del 09/95]
-			Módulo de relé del ventilador auxiliar (etapa 2) / Reserva [a partir del 09/95]
-			Módulo de relé HCS
-			Módulo de relé de la bocina
-			Módulo de relé de separación (terminal 56/56b, luces de circulación diurna) (Canadá)
-			Relé de la bomba de alta presión/retorno
-			Relé combinado (señal de giro/emergencia, luneta trasera calefaccionada, motor del limpiaparabrisas)
-			Módulo de monitoreo de fallas de luces exteriores

Caja de fusibles en el motor [a partir del 1.12.94]

Caja de fusibles del compartimento del motor [Lateral]

Caja de Fusibles en el Maletero

Caja de Relés

N°	A	Descripción
40	10A	Bocinas de fanfarria
41	15A	Luces direccionales, Indicador de señal de giro, Bocinas de fanfarria, Limpiaparabrisas, Bomba del lavaparabrisas, Sensor de lluvia, Desempañador de la ventana trasera, Ventilador del motor, Sistema de utilización de calor residual del motor, Sistema de limpieza de faros, Luces intermitentes de advertencia de peligro
42	7.5A	Calentador de agua del lavaparabrisas
43	7.5A	Bomba del lavaparabrisas
44	40A	Limpiaparabrisas, Sensor de lluvia
45	15A	Sistema de limpieza de faros
