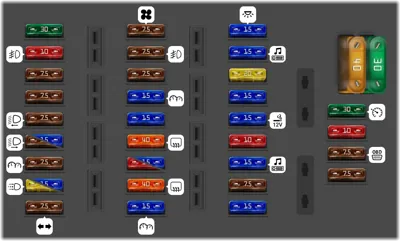

Caja de fusibles del compartimento del motor [hasta 31.8.96]

N°	A	Descripción
1	7.5A	Luces direccionales, Luces direccionales del remolque, Taxímetro
2	20A	Bocina de fanfarria, Aire acondicionado (Tempmatic) (Módulo de control del ventilador eléctrico de tipo succión, Válvula de aire recirculado), Aire acondicionado (Tempmatic) o Aire acondicionado (Automático), Módulo de control del ventilador eléctrico de tipo succión, Módulo de control de luces de circulación diurna
2	15A	Bocina de fanfarria, Calefactor automático (Válvula de aire circulado), Calefactor automático, Módulo de control de luces de circulación diurna
3	7.5A	Tablero de instrumentos, Módulo de monitoreo de fallas de luces exteriores, Taxímetro, taxi
4	7.5A	Faro delantero derecho de luz baja
4	15A	Faro delantero de luz baja ATA
5	7.5A	Faro delantero izquierdo de luz baja
6	7.5A	Faro delantero derecho de luz alta
7	7.5A	Faro delantero izquierdo de luz alta, Indicador de faro delantero de luz alta
8	10A	Luz antiniebla izquierda, Luz antiniebla derecha
9	30A	Regulador del soplador, aire acondicionado (automático)/aire acondicionado (tempmatic)
10	15A	Intermitente de advertencia de peligro con remolque, Tablero de instrumentos, Letrero de techo de taxi
11	40A	Desempañador de la ventana trasera: Relé de combinación (señal de giro/peligro, ventana trasera calefaccionada, motor del limpiaparabrisas)
12	10A	Zumbador de advertencia de luces, Calefactor automático con sistema de utilización de aire recirculado y calor residual del motor, Aire acondicionado (tempmatic), Aire acondicionado (automático), Minibar (opción del cliente), Encendedor de cigarrillos (opción del cliente)
12	15A	[Solo cuando el encendedor de cigarrillos se vuelve a conectar a t. 30]: Zumbador de advertencia de luces, Calefactor automático con sistema de utilización de aire recirculado y calor residual del motor, Aire acondicionado (tempmatic), Aire acondicionado (automático), Minibar (opción del cliente), Encendedor de cigarrillos (opción del cliente)
13	40A	Relé de combinación: Motor del limpiaparabrisas (circuito de intervalo), Desempañador de la ventana trasera, Interruptor del desempañador de la ventana trasera, Interruptor de combinación: Ráfaga de faros, Motor del limpiaparabrisas, Bomba del lavaparabrisas, Motor del limpiaparabrisas, Motor del limpiaparabrisas (circuito de intervalo)
14	15A	Encendedor de cigarrillos delantero con iluminación de cenicero, Relé de asiento trasero calefaccionado (opción del cliente)
15	15A	Luz de estacionamiento derecha, Luz trasera derecha, Luz de posición lateral delantera derecha, Luz de posición lateral trasera derecha, Luz trasera derecha del remolque, Tablero de instrumentos, Sistema de limpieza de faros conectado, Iluminación de la matrícula, Iluminación del encendedor de cigarrillos
16	7.5A	Luz de estacionamiento izquierda, Luz trasera izquierda, Luz de posición lateral delantera izquierda, Luz de posición lateral trasera izquierda, Luz trasera izquierda del remolque
17	7.5A	Luz antiniebla trasera, Luz antiniebla trasera en remolque
18	7.5A	Calefactor automático: Interruptor de volumen de aire, motor del soplador, Calefactor automático con sistema de utilización de aire recirculado y calor residual del motor: Interruptor de volumen de aire, motor del soplador, Aire acondicionado (tempmatic): Soplador, ventilador auxiliar, Aire acondicionado (automático): Soplador, ventilador auxiliar
19	15A	Caja de conectores del área de carga, Modelos T
20	7.5A	Indicador de mal funcionamiento del airbag: Lámpara indicadora de mal funcionamiento SRS, Módulo de control del retractor de tensión de emergencia con airbag, Relé de conveniencia
21	15A	Radio, Transmisor/receptor de teléfono, Módulo de control del asiento delantero calefaccionado (HS)
22	10A	Interruptor de la cortinilla parasol eléctrica de la ventana trasera
23	15A	Luz de techo delantera con retardo de apagado y luz de lectura, Módulo de control ATA, Módulo de control de cierre centralizado por infrarrojos, Espejo retrovisor interior regulable: Atenuación electrónica del espejo retrovisor interior, ATA: Relé inmovilizador, Liberación del reposacabezas trasero: Válvula de liberación del reposacabezas con retardo de apagado, Enchufe, acoplamiento de remolque, 13 pines
24	15A	Ajuste del espejo exterior izquierdo/derecho: Calefactor del espejo, Interruptor del espejo retrovisor exterior/interior, Interruptor de luces de reversa, Ajuste del espejo exterior izquierdo/derecho con función de plegado/desplegado: Calefactor del espejo, Interruptor del espejo retrovisor exterior/interior, Espejo retrovisor exterior con función de plegado/desplegado, motores de plegado del espejo, Respaldo ortopédico
25	20A	Módulo de control del asiento delantero calefaccionado (HS)
26	15A	Radio, Transmisor/receptor de teléfono
27	15A	Luz de techo delantera con retardo de apagado y luz de lectura, Luz de techo trasera, Luz del maletero, Módulo de control de cierre centralizado por infrarrojos, Equipo de sistema neumático, cierre centralizado
28	40A	A través del relé de inyección de aire: Bomba de aire eléctrica
29	30A	Ventilador auxiliar ECE, Ventilador auxiliar (EE. UU., Japón)
30	30A	Relé de protección contra sobretensión, Relé limitador de tiempo de precalentamiento, Actuador electromagnético (sincronización de árbol de levas ajustable), Válvula de control de purga, Relé de corte de kick-down, Interruptor de luces de freno (Luz de freno, Luz de freno del remolque, Señal de freno para control de crucero, Señal de freno para ABS, Señal de freno para ASR, Señal de freno para ASD), Módulo de control de crucero, Válvula de ventilación del tanque, Válvula de conmutación del colector de admisión de resonancia variable (6 cilindros)
31	10A	Boquilla del lavaparabrisas calefaccionada izquierda/derecha, Calentador de agua del lavaparabrisas, Interruptor de bloqueo de arranque/luces de reversa, Transmisión automática
32	7.5A	Conector de enlace de datos
33	7.5A	Acoplamiento de prueba para módulo de diagnóstico II (EE. UU.), Módulo de diagnóstico II (EE. UU.)

Caja de fusibles en el motor [a partir del 1.9.96]

N°	A	Descripción
1	7.5A	Lámparas de señal de giro
2	20A	Bocina de fanfarria, aire acondicionado (Tempmatic) (Módulo de control del ventilador eléctrico de tipo succión, Válvula de aire recirculado), aire acondicionado (Tempmatic) o aire acondicionado (Automático), Módulo de control del ventilador eléctrico de tipo succión, Módulo de control de luces de circulación diurna
2	15A	Bocina de fanfarria, Calefactor automático (Válvula de aire circulado), Calefactor automático, Módulo de control de luces de circulación diurna
3	15A	tablero de instrumentos, Módulo de monitoreo de fallas de luces exteriores, Interruptor de luz de freno (Luces de freno, Luces de freno de remolque, Luz de freno central de montaje alto), Módulo de control del sistema de tracción, Boquilla calefaccionada del lavaparabrisas (Izquierda, Derecha), Manguera calefaccionada de la boquilla del lavaparabrisas (Izquierda, Derecha), Taxímetro
4	7.5A	Faro delantero derecho de luz baja
4	15A	Faro delantero ATA de luz baja
5	7.5A	Faro delantero izquierdo de luz baja
6	7.5A	Faro delantero derecho de luz principal
7	7.5A	Faro delantero izquierdo de luz principal, Indicador de faro delantero de luz principal
8	10A	Luz antiniebla izquierda, Luz antiniebla derecha
9	30A	Regulador del soplador, aire acondicionado (automático)/aire acondicionado (tempmatic)
10	15A	Intermitente de advertencia de peligro con remolque, tablero de instrumentos, Señal de techo de taxi
11	40A	Desempañador de la luneta trasera: Relé de combinación (señal de giro/peligro, luneta trasera calefaccionada, motor del limpiaparabrisas)
12	10A	Zumbador de advertencia de lámpara, Calefactor automático con sistema de utilización de aire recirculado y calor residual del motor, aire acondicionado (tempmatic), aire acondicionado (automático), Minibar (opción del cliente), Encendedor de cigarrillos (opción del cliente)
12	15A	[Solo cuando el encendedor de cigarrillos se vuelve a conectar a t. 30]: Zumbador de advertencia de lámpara, Calefactor automático con sistema de utilización de aire recirculado y calor residual del motor, aire acondicionado (tempmatic), aire acondicionado (automático), Minibar (opción del cliente), Encendedor de cigarrillos (opción del cliente)
13	40A	Relé de combinación: Motor del limpiaparabrisas (circuito de intervalo), Control del desempañador de la luneta trasera, Desempañador de la luneta trasera, Interruptor del desempañador de la luneta trasera, Interruptor de combinación: Destellador de faros, Motor del limpiaparabrisas, Bomba del lavaparabrisas, Motor del limpiaparabrisas, Motor del limpiaparabrisas (circuito de intervalo)
14	15A	Encendedor de cigarrillos delantero con iluminación de cenicero, Lámpara de guantera con interruptor, Abridor de puerta de garaje (EE. UU.;), Relé de asiento trasero calefaccionado (opción del cliente)
15	15A	Luz de estacionamiento derecha, Luz trasera derecha, Luz de posición lateral delantera derecha, Luz de posición lateral trasera derecha, Luz trasera de remolque derecha, tablero de instrumentos, Sistema de limpieza de faros conectado, Iluminación de matrícula, Iluminación del encendedor de cigarrillos
16	7.5A	Luz de estacionamiento izquierda, Luz trasera izquierda, Luz de posición lateral delantera izquierda, Luz de posición lateral trasera izquierda, Luz trasera de remolque izquierda
17	7.5A	Luz antiniebla trasera, Luz antiniebla trasera en remolque
18	7.5A	Calefactor automático: Soplador, Módulo de control de botón de aire acondicionado (aire acondicionado Tempmatic): Soplador, ventilador auxiliar, Módulo de control de botón de aire acondicionado (aire acondicionado Automático): Soplador, auxiliar
19	15A	Caja de conectores del área de carga, Modelos T
20	7.5A	Indicador de mal funcionamiento del airbag: Lámpara indicadora de mal funcionamiento SRS, Módulo de control del retractor de tensión de emergencia con airbag, Relé de conveniencia
21	15A	Radio, Transmisor/receptor de teléfono, Módulo de control del asiento delantero calefaccionado (AC)
22	10A	Interruptor de cortina parasol eléctrica de la luneta trasera
23	15A	Luz interior delantera con retardo de apagado y luz de lectura, Módulo de control ATA, Módulo de control de cierre centralizado remoto por infrarrojos, Espejo retrovisor interior regulable: Atenuación electrónica del espejo retrovisor interior, ATA: Relé inmovilizador, Liberación del reposacabezas trasero: Válvula de liberación del reposacabezas con retardo de apagado, Enchufe, acoplamiento de remolque, 13 pines
24	15A	Ajuste del espejo exterior izquierdo/derecho: Calefactor del espejo, Interruptor del espejo retrovisor exterior/interior, Interruptor de luces de reversa, Ajuste del espejo exterior izquierdo/derecho con función de plegado/desplegado: Calefactor del espejo, Interruptor del espejo retrovisor exterior/interior, Espejo retrovisor exterior con función de plegado/desplegado, motores de plegado del espejo, Respaldo ortopédico
25	20A	Módulo de control del asiento delantero calefaccionado (AC)
26	15A	Radio, Transmisor/receptor de teléfono
27	15A	Luz interior delantera con retardo de apagado y luz de lectura, Luz interior trasera, Lámpara del maletero, Módulo de control de cierre centralizado remoto por infrarrojos, Equipo del sistema neumático, cierre centralizado
28	40A	A través del relé de inyección de aire: Bomba de aire eléctrica
29	30A	Ventilador auxiliar ECE, Ventilador auxiliar (EE. UU., Japón)
31	10A	Boquilla calefaccionada del lavaparabrisas izquierda/derecha, Calefactor de agua del lavaparabrisas, Bloqueo de arranque/interruptor de luces de reversa, Transmisión automática
32	7.5A	Conector de enlace de datos
33	7.5A	Acoplamiento de prueba para módulo de diagnóstico II (EE. UU.), Módulo de diagnóstico II (EE. UU.)

Caja de fusibles del compartimento del motor [Lateral]

N°	A	Descripción
40	10A	Bocinas de fanfarria
41	15A	Luces direccionales, Indicador de señal de giro, Bocinas de fanfarria, Limpiaparabrisas, Bomba del lavaparabrisas, Sensor de lluvia, Desempañador de la ventana trasera, Ventilador del motor, Sistema de utilización de calor residual del motor, Sistema de limpieza de faros, Luces de advertencia de peligro
42	7.5A	Calentador de agua del lavaparabrisas
43	7.5A	Bomba del lavaparabrisas
44	40A	Limpiaparabrisas, Sensor de lluvia
45	15A	Sistema de limpieza de faros

Caja de Fusibles en el Maletero

N°	A	Descripción
1	25A	[hasta 31.5.97]: Sistema de sonido: Módulo de control del amplificador (altavoces izquierdo/derecho)
2	7.5A	Sistema de inyección
3	20A	Módulo de control ATA, Módulo de control del sensor de remolque, Control remoto por infrarrojos [hasta 31.8.96]
4	7.5A	[hasta 31.8.96]: Antena automática, [sedanes]
5	7.5A	Luz de entrada/salida de la puerta delantera izquierda, Luz de entrada/salida de la puerta delantera derecha
6	25A	Toma, acoplamiento de remolque, 13 pines
7	30A	Módulo de control de confort: Ventanas eléctricas, techo corredizo/inclinable – Ventanas eléctricas traseras
8	30A	Módulo de control de confort: Ventanas eléctricas, techo corredizo/inclinable – Ventanas eléctricas delanteras
9	20A	Techo corredizo/inclinable
10	25A	Interruptor del asiento eléctrico delantero izquierdo: Altura del asiento trasero, Reposacabezas arriba/abajo, Respaldo
11	25A	Interruptor del asiento eléctrico delantero izquierdo: Asiento adelante/atrás, Altura del asiento delantero
12	25A	Interruptor del asiento eléctrico delantero derecho: Asiento adelante/atrás, Altura del asiento delantero
13	25A	Interruptor del asiento eléctrico delantero derecho: Altura del asiento trasero, Reposacabezas arriba/abajo, Respaldo
14		Asiento trasero calefaccionado
15	-	Repuesto
16	-	Repuesto
17	-	Repuesto

Caja de Relés

N°		A	Descripción
-			Módulo de relé del calentador O2S 2 (después de TWC)
-			Módulo de relé AIR
-			Reserva
-			Reserva
-			Módulo de relé HCS
-			Módulo de relé de la bocina
-			Módulo de relé de separación (terminal 56/56b, luces de circulación diurna) (Canadá)
-			Relé de la bomba de alta presión/retorno
-			Relé de combinación (señal de giro/emergencia, ventana trasera calefaccionada, motor del limpiaparabrisas)
-			Módulo de monitoreo de fallas de luces exteriores
