Caja de fusibles en el compartimento del motor [hasta 31.5.97]

N°	A	Descripción
1	7.5A	Luces direccionales, Luces direccionales del remolque, Taxímetro
2	20A	Bocina de fanfarria, Aire acondicionado (Tempmatic) (Módulo de control del ventilador eléctrico de tipo aspiración, Válvula de aire recirculado), Aire acondicionado (Tempmatic) o Aire acondicionado (Automático), Módulo de control del ventilador eléctrico de tipo aspiración, Módulo de control de luces de circulación diurna
2	15A	Bocina de fanfarria, Calefactor automático (Válvula de aire circulado), Calefactor automático, Módulo de control de luces de circulación diurna
3	15A	Tablero de instrumentos, Módulo de monitoreo de fallas de luces exteriores, Interruptor de luces de freno (Luces de freno, Luces de freno del remolque, Luz de freno central superior), Módulo de control del sistema de tracción, Boquilla calefaccionada del limpiaparabrisas (Izquierda, Derecha), Manguera calefaccionada de la boquilla del limpiaparabrisas (Izquierda, Derecha), Taxímetro
4	7.5A	Faro delantero de luz baja derecho
4	15A	Faro delantero de luz baja ATA
5	7.5A	Faro delantero de luz baja izquierdo
6	7.5A	Faro delantero de luz alta derecho
7	7.5A	Faro delantero de luz alta izquierdo, Indicador de faro delantero de luz alta
8	10A	Luz antiniebla izquierda, Luz antiniebla derecha
9	30A	Regulador del soplador, aire acondicionado (automático)/aire acondicionado (tempmatic)
10	15A	Intermitente de advertencia de peligro con remolque, Tablero de instrumentos, Señal de techo de taxi
11	40A	Desempañador de la ventana trasera: Relé combinado (señal de giro/peligro, ventana trasera calefaccionada, motor del limpiaparabrisas)
12	10A	Zumbador de advertencia de luces, Calefactor automático con sistema de utilización de aire recirculado y calor residual del motor, Aire acondicionado (tempmatic), Aire acondicionado (automático), Minibar (opción del cliente), Encendedor de cigarrillos (opción del cliente)
12	15A	[Solo cuando el encendedor de cigarrillos se vuelve a conectar a t. 30]: Zumbador de advertencia de luces, Calefactor automático con sistema de utilización de aire recirculado y calor residual del motor, Aire acondicionado (tempmatic), Aire acondicionado (automático), Minibar (opción del cliente), Encendedor de cigarrillos (opción del cliente)
13	40A	Relé combinado: Motor del limpiaparabrisas (circuito de intervalo), Control del desempañador de la ventana trasera, Interruptor del desempañador de la ventana trasera, Interruptor combinado: Ráfaga de faros, Motor del limpiaparabrisas, Bomba del lavaparabrisas, Motor del limpiaparabrisas, Motor del limpiaparabrisas (circuito de intervalo)
14	15A	Encendedor de cigarrillos delantero con iluminación de cenicero, Luz de la guantera con interruptor, Abridor de puerta de garaje (EE. UU.;), Relé del asiento trasero calefaccionado (opción del cliente)
15	15A	Luz de estacionamiento derecha, Luz trasera derecha, Luz de posición lateral delantera derecha, Luz de posición lateral trasera derecha, Luz trasera del remolque derecha, Tablero de instrumentos, Sistema de limpieza de faros conectado, Iluminación de la matrícula, Iluminación del encendedor de cigarrillos
16	7.5A	Luz de estacionamiento izquierda, Luz trasera izquierda, Luz de posición lateral delantera izquierda, Luz de posición lateral trasera izquierda, Luz trasera del remolque izquierda
17	7.5A	Luz antiniebla trasera, Luz antiniebla trasera en remolque
18	7.5A	Calefactor automático: Soplador, Módulo de control de botón de aire acondicionado (Aire acondicionado Tempmatic): Soplador, ventilador auxiliar, Módulo de control de botón de aire acondicionado (Aire acondicionado Automático): Soplador, auxiliar
19	15A	Caja de conectores del área de carga, Modelos T
20	7.5A	Indicador de mal funcionamiento del airbag: Lámpara indicadora de mal funcionamiento SRS, Módulo de control del retractor de tensión de emergencia con airbag, Relé de conveniencia
21	15A	Radio, Transmisor/receptor de teléfono, Módulo de control del asiento delantero calefaccionado (AC)
22	10A	Interruptor de cortina parasol eléctrica de la ventana trasera
23	15A	Luz interior delantera con retardo de apagado y luz de lectura, Módulo de control ATA, Módulo de control de cierre centralizado por infrarrojos, Espejo retrovisor interior regulable: Atenuación electrónica del espejo retrovisor interior, ATA: Relé inmovilizador, Liberación del reposacabezas trasero: Válvula de liberación del reposacabezas con retardo de apagado, Enchufe, acoplamiento de remolque, 13 pines
24	15A	Ajuste del espejo exterior izquierdo/derecho: Calefactor del espejo, Interruptor del espejo retrovisor exterior/interior, Interruptor de luces de reversa, Ajuste del espejo exterior izquierdo/derecho con función de plegado/desplegado: Calefactor del espejo, Interruptor del espejo retrovisor exterior/interior, Espejo retrovisor exterior con función de plegado/desplegado, motores de plegado del espejo, Respaldo ortopédico
25	20A	Módulo de control del asiento delantero calefaccionado (AC)
26	15A	Radio, Transmisor/receptor de teléfono
27	15A	Luz interior delantera con retardo de apagado y luz de lectura, Luz interior trasera, Luz del maletero, Módulo de control de cierre centralizado por infrarrojos, Equipo del sistema neumático, cierre centralizado
28	40A	A través del relé de inyección de aire: Bomba de aire eléctrica
29	30A	Ventilador auxiliar ECE, Ventilador auxiliar (EE. UU., Japón)

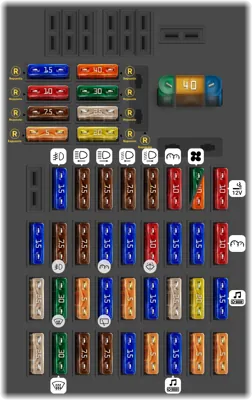

Caja de fusibles en el motor [a partir del 31.5.97]

N°	A	Descripción
1	5A	Módulo de control del asiento delantero calefaccionado (HS), Solenoide de la función de confort del cinturón de seguridad delantero izquierdo, Solenoide de la función de confort del cinturón de seguridad delantero derecho
2	5A	Módulo de control del retractor de tensión de emergencia (ETR) con airbag (AB), Sensor de reconocimiento [automático] de asiento infantil (ACSR), Sensor de airbag lateral izquierdo, Sensor de airbag lateral derecho
3	15A	: Radio, Transmisor receptor CTEL para teléfono MB D-net o teléfono D-net "Estándar", Interfaz CTEL para teléfono D-net "Portátil"
4	5A	Tablero de instrumentos: Indicador y luz de advertencia del airbag, sistema de retención suplementario (SRS)
5	15A	: Interruptor de la cortinilla parasol de la ventana trasera (consola central), Procesador de navegación, Toma del compartimento de carga (modelo 202 [modelo T])
6	7.5A	: Consola central: Interruptor del espejo retrovisor exterior (con función de plegado/desplegado)
7	7.5A	Panel de control inferior: Ajuste del espejo retrovisor exterior, Elevalunas eléctrico izquierdo/derecho, Iluminación del interruptor, Reconocimiento de marcha atrás, Control remoto de la tapa del maletero, Sistema de piloto automático (APS)
8	30A	Módulo de control de la puerta delantera del lado del conductor: Luz de salida, Ajuste del espejo exterior, Desempañador, Elevalunas eléctrico, Interruptor de memoria del asiento, Iluminación del interruptor, Cierre centralizado, Cierre de confort
9	25A	Panel de control superior: Techo corredizo/abatible, Luz de techo delantera/trasera, Sensor de lluvia, Cierre de confort, Espejo de cortesía, Atenuador del espejo retrovisor interior, Receptor RF interior, Atenuador del espejo retrovisor exterior, Iluminación del interruptor, Abrepuertas de garaje [EE. UU.]
10	15A	Radio, Transmisor receptor CTEL para teléfono MB D-net o teléfono D-net "Estándar" o Interfaz CTEL para teléfono D-net "Portátil"
11	20A	Asiento delantero calefaccionado
12	25A	Sistema de sonido: Amplificador de potencia de audio izquierdo/derecho
13	15A	Módulo de control de ajuste del alcance de los faros (con faro de xenón)
14	5A	Sistema Parktronic (PTS), [Taxímetro]
15	15A	[Modelos T]: Limpiaparabrisas trasero
16	5A	: Sensor de ángulo de dirección, para programa electrónico de estabilidad (ESP)
17	30A	Módulo de control de la puerta trasera del lado del conductor: Cierre de confort, Iluminación del interruptor, Cierre centralizado, Luz de salida, Ajuste del espejo retrovisor exterior, Desempañador, Elevalunas eléctrico, Interruptor de memoria del asiento
18	25A	Intermitente con remolque, Intermitente de advertencia de peligro con remolque, Señales de giro auxiliares, Positivo continuo del remolque
19	10A	Tablero de instrumentos, Unidad de monitoreo de fallas de luces exteriores, Módulo de control de luces de circulación diurna, Luz de freno (contactos normalmente abiertos; ), Luces de freno, Módulo de control del sistema de tracción, Luz de freno central de montaje alto, Luces de freno del remolque
20	15A	Calefactor [automático] (HEAT): Módulo de control de botón del calefactor, Sensor de temperatura interior, Válvula de conmutación de la trampilla de aire fresco/recirculado, Aire acondicionado (Tempmatic): Módulo de control de botón del aire acondicionado (aire acondicionado Tempmatic), Sensor de temperatura interior, Válvula de conmutación de la trampilla de aire fresco/recirculado, Aire acondicionado [automático]: Módulo de control de botón del aire acondicionado (aire acondicionado [automático]), Sensor de emisiones
21	15A	—
22	10A	Interruptor combinado: Limpiaparabrisas, Ráfagas de faros, Bomba del lavaparabrisas, Señales de giro, Indicador de señal de giro, control
23	15A	Encendedor de cigarrillos delantero (con iluminación del cenicero), Luz de la guantera, Abrepuertas de garaje [EE. UU.]
24	15A	Luz de estacionamiento derecha, Luz trasera derecha, Luces de posición laterales delanteras y traseras derechas, Luz trasera derecha del remolque, Tablero de instrumentos, Iluminación de la matrícula, Iluminación del encendedor de cigarrillos, Sistema de limpieza de faros
25	7.5A	Luz de estacionamiento izquierda, Luz trasera izquierda, Luces de posición laterales delanteras y traseras izquierdas, Luz trasera izquierda del remolque
26	7.5A	Luz antiniebla trasera, Luz antiniebla trasera del remolque
27	15A	Bloqueo electrónico de la columna de dirección: Módulo de control de la columna de dirección eléctrica (ESC), Bobina
28	10A	: Señal de techo [taxi], Encendedor de cigarrillos, Minibar
29	30A	Motor del ventilador, Ventilador auxiliar [motores 111.943/.973, 112, 604, 605] con código 581a
29	40A	Ventilador eléctrico de tipo aspiración [motor 111] con código 581a
30	10A	Tablero de instrumentos, Calefactor [automático] (HEAT): Módulo de control de botón del calefactor, Bomba de circulación de refrigerante, Duoválvula, Aire acondicionado (Tempmatic): Módulo de control de botón del aire acondicionado (aire acondicionado Tempmatic), Bomba de circulación de refrigerante, Duoválvula, Aire acondicionado [automático]: Módulo de control de botón del aire acondicionado (aire acondicionado [automático]), Sensor de emisiones
31	7.5A	: Faro de luz baja derecho
32	7.5A	: Faro de luz baja izquierdo
33	7.5A	Faro de luz alta derecho
34	7.5A	Faro de luz alta izquierdo, Indicador de luz alta
35	15A	Luces antiniebla izquierda y derecha, Desconexión de faros [EE. UU.]
38	30A	Ventilador auxiliar [motores 111, 112, 601, 604, 605] con aire acondicionado [automático]
38	40A	Ventilador eléctrico de 380W [motor 111] con aire acondicionado [automático], [M112 EE. UU./Japón]
38	60A	Ventilador eléctrico de tipo aspiración de 550 W para [motores 112, 611] con aire acondicionado [automático]
46	5A	De reserva
47	7.5A	De reserva
48	10A	De reserva
49	15A	De reserva
50	20A	De reserva
51	25A	De reserva
52	30A	De reserva
53	40A	De reserva
54	-	De reserva

Caja de fusibles en el motor [Lateral]

N°	A	Descripción
40	10A	Bocinas de fanfarria
41	15A	Luces direccionales, Indicador de luces direccionales, Bocinas de fanfarria, Limpiaparabrisas, Bomba del lavaparabrisas, Sensor de lluvia, Desempañador de la ventana trasera, Ventilador del motor, Sistema de utilización de calor residual del motor, Sistema de limpieza de faros, Luces de advertencia de peligro
42	7.5A	Calentador de agua del lavaparabrisas
43	7.5A	Bomba del lavaparabrisas
44	40A	Limpiaparabrisas, Sensor de lluvia
45	15A	Sistema de limpieza de faros

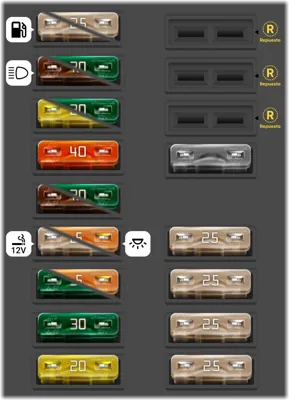

Caja de Fusibles en el Maletero

N°	A	Descripción
1	25A	[hasta el 31.5.97]: Sistema de sonido: Módulo de control del amplificador (altavoces izquierdo/derecho)
1	25A	[a partir del 1.6.97]: Bomba de combustible
2	7.5A	Sistema de inyección
2	30A	[a partir del 1.6.97]: Equipo del sistema neumático (PSE): Cierre centralizado (bomba), Faro, terminal 56b para alarma antirrobo (ATA)
3	20A	[hasta el 31.5.97]: Módulo de control ATA, Módulo de control del sensor de remolque, Control remoto por infrarrojos
3	30A	[a partir del 1.6.97]: Módulo de control de la puerta delantera del lado del conductor
4	40A	[a partir del 1.6.97]: Equipo del sistema neumático (PSE): Desempañador de la ventana trasera, Cierre centralizado, Bocina de alarma para alarma antirrobo (ATA)
5	7.5A	[hasta el 31.5.97]: Lámpara de entrada/salida de la puerta delantera izquierda, Lámpara de entrada/salida de la puerta delantera derecha
5	30A	[a partir del 1.6.97]: Módulo de control de la puerta trasera del lado del conductor
6	25A	[hasta el 31.5.97]: Enchufe, acoplamiento de remolque, 13 pines
6	5A	[a partir del 1.6.97]: Lámpara de techo trasera, Lámpara del maletero, Relé de ajuste del asiento, Lámpara de techo trasera [taxi]
7	30A	[hasta el 31.5.97]: Módulo de control de confort: Ventanas eléctricas, techo corredizo/inclinable – Ventanas eléctricas traseras
7	5A	[a partir del 1.6.97]: Para ATA: Sensor de inclinación ATA, Transmisor y receptor de infrarrojos izquierdo (sistema de protección interior), Transmisor y receptor de infrarrojos derecho (sistema de protección interior), Sirena de señal de alarma con batería adicional
8	30A	[hasta el 31.5.97]: Módulo de control de confort: Ventanas eléctricas, techo corredizo/inclinable – Ventanas eléctricas delanteras
9	20A	[hasta el 31.5.97]: Techo corredizo/inclinable
10	25A	Interruptor del asiento eléctrico delantero izquierdo: Altura del asiento trasero, Reposacabezas arriba/abajo, Respaldo
11	25A	Interruptor del asiento eléctrico delantero izquierdo: Asiento adelante/atrás, Altura del asiento delantero
12	25A	Interruptor del asiento eléctrico delantero derecho: Asiento adelante/atrás, Altura del asiento delantero
13	25A	Interruptor del asiento eléctrico delantero derecho: Altura del asiento trasero, Reposacabezas arriba/abajo, Respaldo
14		Asiento trasero calefaccionado [hasta el 31.5.97]
15	-	Repuesto
16	-	Repuesto
17	-	Repuesto

Caja de Relés

N°		A	Descripción
-			Módulo de relé del calentador O2S 2 (después de TWC)
-			Módulo de relé AIR
-			Reserva
-			Reserva
-			Módulo de relé HCS
-			Módulo de relé de la bocina
-			Módulo de relé de separación (terminal 56/56b, luces de circulación diurna) (Canadá)
-			Relé de la bomba de alta presión/retorno
-			Relé combinado (señal de giro/emergencia, luneta trasera calefaccionada, motor del limpiaparabrisas)
-			Módulo de monitoreo de fallas de luces exteriores
