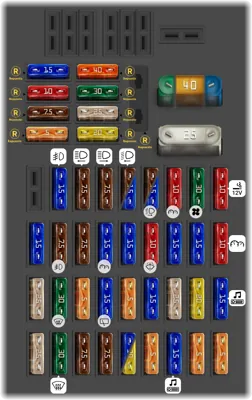

Caja de fusibles en el motor

N°	A	Descripción
1	5A	Módulo de control del asiento delantero calefaccionado (HS), Solenoide de la función de confort del cinturón de seguridad delantero izquierdo [hasta el 31.5.98], Solenoide de la función de confort del cinturón de seguridad delantero derecho [hasta el 31.5.98], Relé de ajuste del asiento [a partir del 1.6.98]
2	5A	Módulo de control del retractor de tensión de emergencia (ETR) con airbag (AB), Sensor de reconocimiento [automático] de asiento infantil (ACSR), Sensor de airbag lateral izquierdo, Sensor de airbag lateral derecho
3	15A	Radio, Transmisor receptor CTEL para teléfono MB D-net o teléfono D-net "Estándar" [hasta el 31.5.98], Interfaz CTEL para teléfono D-net "Handy" [hasta el 31.5.98], Sistema de control por voz [a partir del 1.6.98]
4	5A	Tablero de instrumentos: Indicador y luz de advertencia del airbag, sistema de retención suplementario (SRS)
5	15A	[hasta el 31.5.98]: Interruptor de la cortinilla parasol de la ventana trasera (consola central), Procesador de navegación, Toma de corriente del compartimento de carga (modelo 202 [modelo T])
5	20A	[a partir del 1.6.98]: Interruptor de la cortinilla parasol de la ventana trasera (consola central), Consola central: Interruptor del espejo retrovisor exterior (con función de plegado/desplegado)
6	7.5A	[hasta el 31.5.98]: Consola central: Interruptor del espejo retrovisor exterior (con función de plegado/desplegado); [a partir del 1.6.98]: Sistema de piloto automático (APS), Procesador de navegación, Transmisor y receptor CTEL con teléfono de red D (instalación permanente), Interfaz de teléfono celular con red D "Handy", Sistema de llamada de emergencia (TELE AID)
7	7.5A	Panel de control inferior: Ajuste del espejo retrovisor exterior, Ventana eléctrica izquierda/derecha, Iluminación del interruptor, Reconocimiento de marcha atrás, Control remoto de la tapa del maletero, Sistema de piloto automático (APS), Transmisor y receptor CTEL con teléfono de red D (instalación permanente [a partir del 1.6.98]), Interfaz de teléfono celular con red D "Handy" [a partir del 1.6.98], Sistema de llamada de emergencia (TELE AID [a partir del 1.6.98]), Procesador de navegación [a partir del 1.6.98]
8	30A	Módulo de control de la puerta delantera del lado del conductor: Lámpara de salida, Ajuste del espejo exterior, Desempañador, Ventana eléctrica, Interruptor de memoria del asiento, Iluminación del interruptor, Cierre centralizado, Cierre de confort
9	25A	Panel de control superior: Techo corredizo/abatible, Luces interiores delanteras/traseras, Sensor de lluvia, Cierre de confort, Espejo de cortesía, Atenuador del espejo retrovisor interior, Receptor RF interior, Atenuador del espejo retrovisor exterior, Iluminación del interruptor, Abrepuertas de garaje [EE. UU.]
10	15A	Radio, Transmisor receptor CTEL para teléfono MB D-net o teléfono D-net "Estándar" o Interfaz CTEL para teléfono D-net "Handy" [hasta el 31.5.98]
11	20A	Asiento delantero calefaccionado
12	25A	Sistema de sonido: Amplificador de potencia de audio izquierdo/derecho
13	15A	Módulo de control de ajuste del alcance del faro (con faro de xenón), Luz de reversa (al interruptor) [a partir del 1.6.98]
14	5A	Sistema Parktronic (PTS), [Taxímetro]
15	15A	[a partir del 1.6.97] [modelos T]: Limpiaparabrisas trasero
16	5A	[a partir del 1.6.97]: Sensor de ángulo de dirección, para programa electrónico de estabilidad (ESP)
17	30A	Módulo de control de la puerta trasera del lado del conductor: Cierre de confort, Iluminación del interruptor, Cierre centralizado, Lámpara de salida, Ajuste del espejo retrovisor exterior, Desempañador, Ventana eléctrica, Interruptor de memoria del asiento
18	25A	Intermitente con remolque, Intermitente de advertencia de peligro con remolque [hasta el 31.5.98], Señales de giro auxiliares [hasta el 31.5.98], Positivo continuo del remolque [hasta el 31.5.98]
19	10A	Tablero de instrumentos, Unidad de monitoreo de fallas de luces exteriores, Módulo de control de luces de circulación diurna, Luz de freno (contactos normalmente abiertos), Módulo de control del sistema de tracción, Luz de freno central de montaje alto, Luces de freno del remolque
20	15A	Calefactor [automático] (HEAT): Módulo de control de botón del calefactor, Sensor de temperatura interior, Válvula de conmutación de la aleta de aire fresco/recirculado, Aire acondicionado (Tempmatic): Módulo de control de botón del aire acondicionado (A/C Tempmatic), Sensor de temperatura interior, Válvula de conmutación de la aleta de aire fresco/recirculado, Aire acondicionado [automático]: Módulo de control de botón del aire acondicionado (A/C [automático]), Sensor de emisiones [hasta el 31.5.98]
21	15A	—
22	10A	Interruptor combinado: Limpiaparabrisas, Ráfagas de faros, Bomba del lavaparabrisas, Señales de giro, Indicador de señal de giro, Control
23	15A	Encendedor de cigarrillos delantero (con iluminación del cenicero), Lámpara de la guantera, Abrepuertas de garaje [EE. UU.; hasta el 31.5.98]
24	15A	Luz de estacionamiento derecha, Luz trasera derecha, Luces de posición laterales delanteras y traseras derechas, Luz trasera derecha del remolque, Tablero de instrumentos, Iluminación de la matrícula, Iluminación del encendedor de cigarrillos, Sistema de limpieza de faros
25	7.5A	Luz de estacionamiento izquierda, Luz trasera izquierda, Luces de posición laterales delanteras y traseras izquierdas, Luz trasera izquierda del remolque
26	7.5A	Luz antiniebla trasera, Luz antiniebla trasera del remolque
27	15A	Bloqueo electrónico de la columna de dirección: Módulo de control de la columna de dirección eléctrica (ESC), Bobina
28	10A	[a partir del 1.6.97]: Letrero de techo [taxi; hasta el 31.5.98], Encendedor de cigarrillos, Minibar
29	30A	Motor del ventilador, Ventilador auxiliar [motores 111.943/.973, 112, 604, 605] con código 581a
30	10A	Tablero de instrumentos, Calefactor [automático] (HEAT): Módulo de control de botón del calefactor, Bomba de circulación de refrigerante, Duoválvula, Aire acondicionado (Tempmatic): Módulo de control de botón del aire acondicionado (A/C Tempmatic), Bomba de circulación de refrigerante, Duoválvula, Aire acondicionado [automático]: Módulo de control de botón del aire acondicionado (A/C [automático]), Sensor de emisiones [hasta el 31.5.98]
31	7.5A	[hasta el 31.5.98]: Faro de luz baja derecho
31	15A	[a partir del 1.6.98]: Luz baja derecha
32	7.5A	[hasta el 31.5.98]: Faro de luz baja izquierdo
32	15A	[a partir del 1.6.98]: Luz baja izquierda
33	7.5A	Faro de luz alta derecho
34	7.5A	Faro de luz alta izquierdo, Indicador de luz alta
35	15A	Luces antiniebla izquierda y derecha, Desconexión de faros [EE. UU.]
36	-	—
37	25A	[a partir del 1.6.98]: Calefactor auxiliar
38	30A	Ventilador auxiliar [motores 111, 112, 601, 604, 605] con aire acondicionado [automático]
38	40A	Ventilador eléctrico de 380W [motor 111] con aire acondicionado [automático], [M112 EE. UU./Japón]
38	60A	Ventilador eléctrico de tipo succión de 550 W para [motores 112, 611] con aire acondicionado [automático]
46	5A	De repuesto
47	7.5A	De repuesto
48	10A	De repuesto
49	15A	De repuesto
50	20A	De repuesto
51	25A	De repuesto
52	30A	De repuesto
53	40A	De repuesto
54	-	De repuesto

Caja de Fusibles del Compartimento del Motor [Lateral]

N°	A	Descripción
40	10A	Bocinas de fanfarria
41	15A	Luces direccionales, Indicador de luces direccionales, Bocinas de fanfarria, Limpiaparabrisas, Bomba del lavaparabrisas, Sensor de lluvia, Desempañador de la ventana trasera, Ventilador del motor, Sistema de utilización de calor residual del motor, Sistema de limpieza de faros, Luces de advertencia de peligro
42	7.5A	Calentador de agua del lavaparabrisas
43	7.5A	Bomba del lavaparabrisas
44	40A	Limpiaparabrisas, Sensor de lluvia
45	15A	Sistema de limpieza de faros

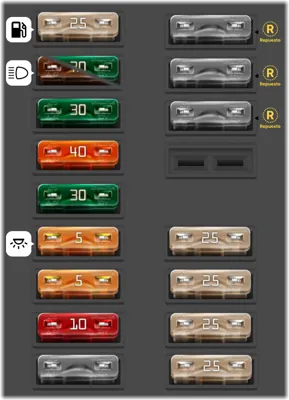

Caja de fusibles en el maletero

N°	A	Descripción
1	25A	Bomba de combustible
2	7.5A	Sistema de inyección
2	30A	Equipo del sistema neumático (PSE): Cierre centralizado (bomba), Faro, terminal 56b para alarma antirrobo (ATA)
3	30A	Módulo de control de la puerta delantera del lado del conductor
4	40A	Equipo del sistema neumático (PSE): Desempañador de la ventana trasera, Cierre centralizado, Bocina de alarma para alarma antirrobo (ATA)
5	30A	Módulo de control de la puerta trasera del lado del conductor
6	5A	Luz de techo trasera, Luz del maletero, Relé de ajuste del asiento, Luz de techo trasera [taxi]
7	5A	Para ATA: Sensor de inclinación ATA, Transmisor y receptor infrarrojo izquierdo (sistema de protección interior), Transmisor y receptor infrarrojo derecho (sistema de protección interior), Sirena de señal de alarma con batería adicional
8	10A	[a partir del 1.6.98]: Sistema de llamada de emergencia
9		[a partir del 1.6.98]: Vehículos oficiales
10	25A	Interruptor del asiento eléctrico delantero izquierdo: Altura del asiento trasero, Reposacabezas arriba/abajo, Respaldo
11	25A	Interruptor del asiento eléctrico delantero izquierdo: Asiento adelante/atrás, Altura del asiento delantero
12	25A	Interruptor del asiento eléctrico delantero derecho: Asiento adelante/atrás, Altura del asiento delantero
13	25A	Interruptor del asiento eléctrico delantero derecho: Altura del asiento trasero, Reposacabezas arriba/abajo, Respaldo
15		Repuesto
16		Repuesto
17		Repuesto

Caja de Relés

N°		A	Descripción
-			Módulo de relé del calefaccionador de la Sonda O2 2 (después del TWC)
-			Módulo de relé del AIR
-			Reserva
-			Reserva
-			Módulo de relé del HCS
-			Módulo de relé de la bocina
-			Módulo de relé de separación (terminal 56/56b, luces de circulación diurna) (Canadá)
-			Relé de la bomba de alta presión/retorno
-			Relé combinado (señal de giro/emergencia, luneta trasera calefaccionada, motor del limpiaparabrisas)
-			Módulo de monitoreo de fallas de lámparas exteriores
