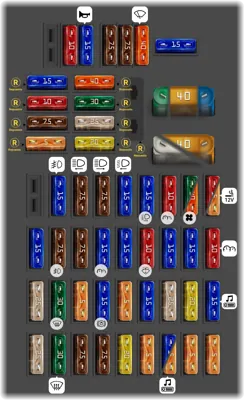

Caja de fusibles en el motor

N°	A	Descripción
1	5A	Módulo de control del asiento delantero calefaccionado (HS), Relé de ajuste del asiento [hasta el 31.5.99], Función de confort automática del cinturón de seguridad [a partir del 1.6.99]
2	5A	Módulo de control del retractor de tensión de emergencia (ETR) con airbag (AB), Sensor de reconocimiento [automático] de asiento para niños (ACSR), Sensor del airbag lateral izquierdo, Sensor del airbag lateral derecho
3	15A	[hasta el 31.5.99]: Radio, Sistema de control por voz [hasta el 31.5.99]
3	5A	[a partir del 1.6.99]: Teléfono celular/Handy [EE. UU.; a partir del 1.6.99], Transmisor y receptor CTEL con instalación permanente, Interfaz de teléfono celular con teléfono "Handy", Sistema de control por voz (VCS)
4	5A	Tablero de instrumentos: Indicador y luz de advertencia del airbag, sistema de retención suplementario (SRS)
5	20A	[a partir del 1.6.98]: Interruptor del parasol de la ventana trasera (consola central), Consola central: Interruptor del espejo retrovisor exterior (con función de plegado/desplegado)
6	7.5A	[hasta el 31.5.99]: Sistema de piloto automático (APS), Procesador de navegación, Transmisor y receptor CTEL con teléfono de red D (instalación permanente), Interfaz de teléfono celular con red D "Handy", Sistema de llamada de emergencia (TELE AID); [a partir del 1.6.99]: Sistema de llamada de emergencia
7	7.5A	Panel de control inferior: Ajuste del espejo retrovisor exterior, Ventana eléctrica izquierda/derecha, Iluminación del interruptor, Reconocimiento de marcha atrás, Control remoto de la tapa del maletero, Sistema de piloto automático (APS) [hasta el 31.5.99], Transmisor y receptor CTEL con teléfono de red D (instalación permanente), Interfaz de teléfono celular con red D "Handy", Sistema de llamada de emergencia (TELE AID [hasta el 31.5.99]), Procesador de navegación [hasta el 31.5.99]
8	30A	Módulo de control de la puerta delantera del lado del conductor: Luz de salida, Ajuste del espejo exterior, desempañador, Ventana eléctrica, Interruptor de memoria del asiento, Iluminación del interruptor, Cierre centralizado, Cierre de confort
9	25A	Panel de control superior: Techo corredizo/abatible, Luz de techo delantera/trasera, Sensor de lluvia, Cierre de confort, Espejo de cortesía, Atenuador del espejo retrovisor interior, Receptor de RF interior, Atenuador del espejo retrovisor exterior, Iluminación del interruptor, Abridor de puerta de garaje [EE. UU.]
10	15A	Radio
11	20A	Asiento delantero calefaccionado
12	25A	Sistema de sonido: Amplificador de potencia de audio izquierdo/derecho
13	15A	Módulo de control de ajuste del alcance del faro (con faro de xenón), Luz de reversa (al interruptor)
14	5A	Sistema Parktronic (PTS), [Taxímetro]
15	15A	[hasta el 31.5.99] [Modelos T]: Limpiaparabrisas trasero; [a partir del 1.6.99]: Luz de freno (contacto NA), Luces de freno, Módulo de control de sistemas de tracción, Tercera luz de freno, Luces de freno del remolque
16	5A	[hasta el 31.5.99]: Sensor de ángulo de dirección, para programa electrónico de estabilidad (ESP); [a partir del 1.6.99]: Limpiaparabrisas de la ventana trasera [Modelo T]
17	30A	Módulo de control de la puerta trasera del lado del conductor: Cierre de confort, Iluminación del interruptor, Cierre centralizado, Luz de salida, Ajuste del espejo retrovisor exterior, desempañador, Ventana eléctrica, Interruptor de memoria del asiento
18	25A	Intermitente con remolque
19	10A	Tablero de instrumentos, Unidad de monitoreo de fallas de luces exteriores, Módulo de control de luces de circulación diurna, Luz de freno (contactos normalmente abiertos; [hasta el 31.5.99]), Luces de freno, Módulo de control del sistema de tracción, Luz de freno central de montaje alto, Luces de freno del remolque
20	15A	Calefactor [automático] (HEAT): Módulo de control de botón del calefactor, Sensor de temperatura interior, Válvula de conmutación de la aleta de aire fresco/recirculado, Aire acondicionado (Tempmatic): Módulo de control de botón del aire acondicionado (A/C Tempmatic), Sensor de temperatura interior, Válvula de conmutación de la aleta de aire fresco/recirculado, Aire acondicionado [automático]: Módulo de control de botón del aire acondicionado (A/C [automático])
21	15A	—
22	10A	Interruptor combinado: Limpiaparabrisas, Ráfagas de faros, Bomba del lavaparabrisas, Luces direccionales, indicador de luces direccionales, control
23	15A	Encendedor de cigarrillos delantero (con iluminación del cenicero), Luz de la guantera
24	15A	Luz de estacionamiento derecha, Luz trasera derecha, Luces de posición laterales delanteras y traseras derechas, Luz trasera derecha del remolque, Tablero de instrumentos, Iluminación de la matrícula, Iluminación del encendedor de cigarrillos, Sistema de limpieza de faros
25	7.5A	Luz de estacionamiento izquierda, Luz trasera izquierda, Luces de posición laterales delanteras y traseras izquierdas, Luz trasera izquierda del remolque
26	7.5A	Luz antiniebla trasera, Luz antiniebla trasera del remolque
27	15A	Bloqueo electrónico de la columna de dirección: Módulo de control de la columna de dirección eléctrica (ESC), Bobina
28	10A	[hasta el 31.5.99]: Letrero de techo, Encendedor de cigarrillos, Minibar
28	5A	[a partir del 1.6.99]: Sensor de ángulo de dirección, con Programa Electrónico de Estabilidad (ESP)
29	30A	Motor del ventilador, Ventilador auxiliar [motores 111.943/.973, 112, 604, 605 con código 581a]
29	40A	Ventilador eléctrico de tipo succión [motor 111 con código 581a]
30	10A	Tablero de instrumentos, Calefactor [automático] (HEAT): Módulo de control de botón del calefactor, Bomba de circulación de refrigerante, Duoválvula, Aire acondicionado (Tempmatic): Módulo de control de botón del aire acondicionado (A/C Tempmatic), Bomba de circulación de refrigerante, Duoválvula, Aire acondicionado [automático]: Módulo de control de botón del aire acondicionado (A/C [automático])
31	15A	Luz baja derecha
32	15A	Luz baja izquierda
33	7.5A	Faro de luz alta derecho
34	7.5A	Faro de luz alta izquierdo, Indicador de luz alta
35	15A	Luces antiniebla izquierda y derecha, Desconexión de faros [EE. UU.]
36	-	—
37	25A	Calentador auxiliar
37	40A	[a partir del 1.6.99]: Para bomba de retorno ESP (Bosch) [M112, M113]
38	30A	Ventilador auxiliar [motores 111, 112, 601, 604, 605] con aire acondicionado [automático]
38	40A	Ventilador eléctrico de 380W [motor 111] con aire acondicionado [automático], [M112 EE. UU./Japón]
38	60A	Ventilador eléctrico de tipo succión de 550 W para [motores 112, 611] con aire acondicionado [automático]
40	10A	Señales acústicas
41	15A	Indicadores de dirección, luces indicadoras del tablero de instrumentos, bocinas, limpiaparabrisas/lavaparabrisas, sensor de lluvia, desempañador de la ventana trasera, motor del ventilador de refrigeración, sistema auxiliar de calefacción/aire acondicionado, lavafaros
42	7.5A	Calefactor del líquido lavaparabrisas
43	7.5A	Motor de la bomba del lavaparabrisas
44	40A	Limpiaparabrisas, sensor de lluvia
45	15A	Lavafaros
46	5A	Repuesto
47	7.5A	Repuesto
48	10A	Repuesto
49	15A	Repuesto
50	20A	Repuesto
51	25A	Repuesto
52	30A	Repuesto
53	40A	Repuesto
54	-	Repuesto

Caja de fusibles del compartimiento del motor [Lateral]

N°	A	Descripción
40	10A	Bocinas de fanfarria
41	15A	Luces direccionales, Indicador de señal de giro, Bocinas de fanfarria, Limpiaparabrisas, Bomba del lavaparabrisas, Sensor de lluvia, Desempañador de la ventana trasera, Ventilador del motor, Sistema de utilización de calor residual del motor, Sistema de limpieza de faros, Luces intermitentes de advertencia
42	7.5A	Calentador de agua del lavaparabrisas
43	7.5A	Bomba del lavaparabrisas
44	40A	Limpiaparabrisas, Sensor de lluvia
45	15A	Sistema de limpieza de faros

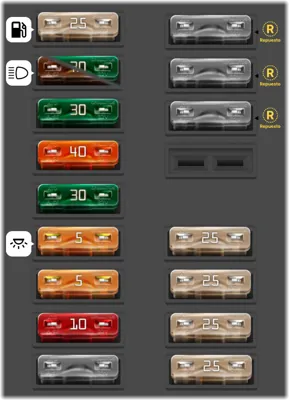

Caja de fusibles en el maletero

N°	A	Descripción
1	25A	: Bomba de combustible
2	7.5A	Sistema de inyección
2	30A	: Equipo del sistema neumático (PSE): Cierre centralizado (bomba), Faro, terminal 56b para alarma antirrobo (ATA)
3	30A	: Módulo de control de la puerta delantera del lado del conductor
4	40A	: Equipo del sistema neumático (PSE): Desempañador de la ventana trasera, Cierre centralizado, Bocina de alarma para alarma antirrobo (ATA)
5	30A	: Módulo de control de la puerta trasera del lado del conductor
6	5A	: Luz interior trasera, Luz del maletero, Relé de ajuste del asiento, Luz interior trasera [taxi]
7	5A	: Para ATA: Sensor de inclinación ATA, Transmisor y receptor infrarrojo izquierdo (sistema de protección interior), Transmisor y receptor infrarrojo derecho (sistema de protección interior), Sirena de señal de alarma con batería adicional
8	10A	[hasta 31.5.99]: Sistema de llamada de emergencia; [a partir de 1.6.99]: Sistema de llamada de emergencia [excepto EE. UU.], Módulo de control E-call, Teléfono E-call
9		: Vehículos oficiales
10	25A	Interruptor del asiento eléctrico delantero izquierdo: Altura del asiento trasero, Reposacabezas arriba/abajo, Respaldo
11	25A	Interruptor del asiento eléctrico delantero izquierdo: Asiento adelante/atrás, Altura del asiento delantero
12	25A	Interruptor del asiento eléctrico delantero derecho: Asiento adelante/atrás, Altura del asiento delantero
13	25A	Interruptor del asiento eléctrico delantero derecho: Altura del asiento trasero, Reposacabezas arriba/abajo, Respaldo
15		Repuesto
16		Repuesto
17		Repuesto

Caja de Relés

N°		A	Descripción
-			Módulo de relé del calentador O2S 2 (después de TWC)
-			Módulo de relé AIR
-			Reserva
-			Reserva
-			Módulo de relé HCS
-			Módulo de relé de la bocina
-			Módulo de relé de separación (terminal 56/56b, luces de circulación diurna) (Canadá)
-			Relé de la bomba de alta presión/retorno
-			Relé de combinación (señal de giro/emergencia, luneta trasera calefaccionada, motor del limpiaparabrisas)
-			Módulo de monitoreo de fallas de luces exteriores
