Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de modo de limpiaparabrisas 1/2 | ||
| - | Relé terminal 15R | ||
| - | Relé de control de la bomba KSG | ||
| - | Relé terminal 15 | ||
| - | Relé de encendido/apagado del limpiaparabrisas | ||
| - | Relé terminal 87, motor | ||
| - | Relé de la bomba de aire (Motores 112, 113, 271) | ||
| - | Relé de bocina | ||
| - | Relé terminal 87, chasis | ||
| - | Relé de arranque | ||
| 1 | 15A | Relé de bocina | |
| 2 | 15A | Relé de bocina | |
| 3 | 5A | Interfaz D2B; Interfaz de teléfono; Casquillo de conexión 15R; Unidad de control TELE AID | |
| 4 | 7.5A | Unidad de control SRS | |
| 5 | 40A | Relé de encendido/apagado del limpiaparabrisas; Relé de modo de limpiaparabrisas 1/2 | |
| 6 | 15A | Luces de la guantera con sensor-interruptor; Encendedor de cigarrillos delantero (iluminado) | |
| 7 | 15A | Motores 612.990 (hasta 31.3.04): Unidad de control de la bomba de vacío del servofreno; Motores 112, 113: Casquillo de conexión protegido por fusible 15; Motores 646, EE. UU. (hasta 31.3.04): Casquillo de conexión con fusible 30; Motores 646 (desde 1.4.04): Sonda 02 antes del convertidor catalítico | |
| 8 | 7.5A | Unidad de control SRS | |
| 9 | 5A | Módulo de interruptor de luces; Motores 612.990; Etapa de salida de precalentamiento (hasta 31.3.04); Sensor de flujo de aire de masa (1.4.04 al 30.11.04) | |
| 10 | 7.5A | AAC (aire acondicionado automático) con motor eléctrico de ventilador auxiliar incorporado; Tablero de instrumentos; Para AAS "comfort": sensor de falla AAC, sensor de radiación solar AAC (4 piezas); Para todos los vehículos con faros de xenón: faro de bloque izquierdo, faro de bloque derecho, AMG: bomba de circulación del enfriador de aire de carga, 203.0 (hasta 31.7.01): unidad de control SRS | |
| 11 | 15A | Arrancador | |
| 11 | 20A | Arrancador | |
| 12 | 15A | Motores de gasolina: Relé de arranque; Caja de control SAM trasera con relé y caja de fusibles; Motores 111/271/272: Unidad de control ME; Motores 112/113: Unidad de control ME; Terminación de cable circuito electr. terminal 87 M1e | |
| 12 | 25A | Motores diésel: Relé de arranque, caja de control SAM trasera con relé y caja de fusibles, motores 611/612/642/646: unidad de control CDI | |
| 13 | 7.5A | Motores 611/612: Unidad de control CDI; Motores 611/612 (hasta 30/11/04): Elemento calefaccionado en el conducto de ventilación | |
| 13 | 15A | Motores 271.940: Unidad de control ME; Válvula de ventilación (EE. UU.); Válvula de cierre del cartucho; Motores 271.942: Unidad de control NOX; Motores 642/646: Unidad de control CDI; Motores 642/646: Terminación de cable terminal electr. 30 circuitos | |
| 14 | 7.5A | Sensor del volante; Distronic: Unidad de control DTR; Caja de cambios 722: Unidad de control ETC [EGS] (hasta 31.5.04); Unidad de control electrónico de la palanca selectora; Unidad de control VGS; Caja de cambios 716: Unidad de control Sequentronic; Sensor de posición de la transmisión | |
| 15 | 5A | Unidad de control ESP y BAS; Interruptor de luz de freno | |
| 16 | 5A | Sensor del volante (hasta 31.5.02); Unidad de control de encendido electrónico / sensor-interruptor que abre el circuito del arrancador; Módulo electrónico de la columna de dirección (a partir del 1.6.02); Motores 112/113: Unidad de control ME | |
| 17 | 40A | Transmisión 716: Bomba hidráulica | |
| 18 | 40A | Unidad de control ESP y BAS | |
| 19 | 15A | Transmisión 716: Unidad de control Sequentronic | |
| 20 | 5A | Conector de diagnóstico; Módulo de control de iluminación; Interruptor de luz de freno | |
| 21 | 5A | Módulo de control de iluminación | |
| 22 | 15A | Comand (SE), Sistema de navegación (SE), Radio | |
| 22 | 10A | Receptor de radio; Radio y navegación; Unidad de control de pantalla y funciones COMAND | |
| 23 | 50A | Unidad de control ESP y BAS | |
| 24 | 40A | Motores 112/113: Bomba de aire eléctrica |
Caja de fusibles del compartimento de equipaje
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba de combustible | ||
| - | Relé 2, terminal 15R | ||
| - | Relé de respaldo 2 | ||
| - | Relé de respaldo 1 | ||
| - | Relé del desempañador trasero | ||
| - | Relé 1, terminal 15R | ||
| - | Relé de llenado, interruptor de polaridad 1 | ||
| - | Relé de llenado, interruptor de polaridad 2 | ||
| 1 | 30A | Caja de interruptores de ajuste del asiento delantero derecho; Interruptor para el ajuste parcialmente eléctrico del asiento del acompañante | |
| 2 | 30A | Caja de interruptores de ajuste del asiento delantero izquierdo; Interruptor de ajuste parcialmente eléctrico del asiento del conductor | |
| 3 | 20A | Sintonizador de TV | |
| 3 | 7.5A | Luces interiores; iluminación del maletero; Receptor de control remoto; Control de presión de inflado de neumáticos | |
| 4 | 20A | Relé de la bomba de combustible | |
| 5 | 20A | Motores 112.961 (hasta 31.3.04): Bomba de circulación del enfriador de aire de carga; Excepto 112.961: Relé de reserva 2 | |
| 6 | 25A | Fusible de repuesto | |
| 7 | 7.5A | Relé de respaldo 1 | |
| 8 | 7.5A | Módulo amplificador de antena de luneta trasera; Sirena de alarma; Sensor de inclinación ATA | |
| 9 | 25A | Caja de control del panel de control superior | |
| 10 | 40A | Desempañador de luneta trasera | |
| 11 | 20A | Fusible de repuesto | |
| 12 | 15A | Toma de corriente de accesorios; 203.0 - USA (hasta 31.3.04): Roseta | |
| 13 | 5A | Bomba de aire para asiento multicontorno; Sistema de control por voz (VCS) - Unidad de control por voz; Teléfono móvil Motorola Star TAC, reequipamiento - Interfaz D2B para teléfono móvil portátil; Luz de lectura trasera; Pantalla de señal PTS (Parktronic); Unidad de control PTS (Parktronic) | |
| 14 | 15A | Limpiaparabrisas trasero | |
| 15 | 7.5A | Relé de llenado, receptor de polaridad | |
| 15 | 10A | Relé de llenado, receptor de polaridad | |
| 16 | 20A | Para VSC: Caja de control de voz; Para CTEL Motorola Star TAC, reequipamiento: Interfaz D2B para teléfono móvil | |
| 17 | 20A | Unidad de control del remolque | |
| 18 | 20A | Toma de corriente de la barra de tracción, 13 pines | |
| 19 | 20A | Bomba de aire para asiento multicontorno | |
| 20 | 15A | Atenuación de la luneta trasera; 203.2/7 - USA: Roseta |

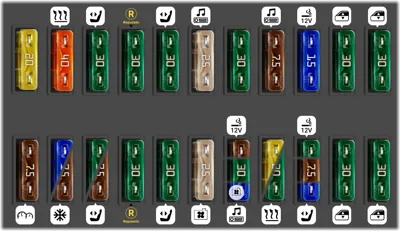

Caja de fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| 21 | 30A | Unidad de control de la puerta delantera izquierda | |
| 22 | 30A | Unidad de control de la puerta delantera derecha | |
| 23 | 15A | Encendedor de cigarrillos | |
| 24 | 7.5A | Reproductor de CD con cambiador (en la guantera) | |
| 25 | 30A | Unidad de control del panel de control superior | |
| 26 | 25A | Amplificador de audio | |
| 27 | 30A | Unidad de control de ajuste eléctrico del asiento del conductor (con memoria) | |
| 28 | 30A | Fusible de repuesto | |
| 29 | 30A | Unidad de control de ajuste eléctrico del asiento del conductor (con memoria); Unidad de control multifuncional (taxi) | |
| 30 | 40A | Unidad de circulación de aire del calefactor | |
| 31 | 20A | Unidad de control EIS; Unidad de control de la cerradura de encendido | |
| 32 | 30A | Unidad de control de la puerta trasera izquierda | |
| 33 | 30A | Unidad de control de la puerta trasera derecha | |
| 34 | 30A | Desde 1.4.04: Unidad de control de ajuste eléctrico del asiento del acompañante (con memoria); Desde 1.4.04, Taxi: Unidad de control multifunción | |
| 34 | 7.5A | Toma de corriente Terminal 30; Hasta 31.5.01: Teléfono celular y transceptor D2B (para teléfono integrado); Teléfono celular y transceptor TELE AID D2B (para teléfono integrado); Interfaz de teléfono (para teléfono celular opcional); Compensador CTEL (para teléfono celular adicional) | |
| 34 | 15A | Antes del 31.3.04: Unidad de control de ajuste eléctrico del asiento del acompañante (con memoria); Hasta 31.5.03, Taxi: Unidad de control multifuncional; Desde 1.6.03, Taxi: Unidad de control multifunción; Desde 1.6.01, Policía: Unidad de control multifunción; | |
| 35 | 20A | Desde 1.4.04: Unidad del calefactor STH | |
| 35 | 30A | Hasta 31.3.04: Unidad del calefactor STH | |
| 36 | 7.5A | Interfaz universal para teléfono móvil | |
| 36 | 30A | Antes del 31.3.04, Policía: Conector de alimentación para equipo adicional | |
| 36 | 15A | Motores 612.990 (hasta 29.2.04): Bomba de circulación del enfriador de aire de carga; Desde 1.4.04, Japón: Unidad de control de interfaz de audio | |
| 37 | 25A | Bomba de circulación del enfriador de aire; Hasta 29.2.04: Unidad de control de la bomba de vacío del servofreno | |
| 38 | 30A | Hasta 29.2.04: Unidad de control de ajuste eléctrico del asiento del acompañante (con memoria); Desde 1.4.04, Policía: Unidad de control multifunción | |
| 39 | 30A | Fusible de repuesto | |
| 40 | 30A | Hasta 31.5.01: Unidad de control multifunción | |
| 40 | 7.5A | Unidad de control de ajuste eléctrico del asiento del acompañante (con memoria); Interfaz universal para teléfono móvil; Punto de separación del teléfono celular; Interfaz de teléfono; Compensador de red de radiotelefonía E; Desde 1.6.01, teléfono MB: Teléfono celular y transceptor; Desde 1.6.01, TELE AID: Teléfono celular y transceptor; Desde 1.4.04, Japón: Unidad de control de llamada de emergencia (E-call) | |
| 41 | 15A | Desde 1.6.01: Panel de control del sistema KLA (Sistema de aire acondicionado automático) | |
| 41 | 7.5A | Unidad de control del panel de control superior; Hasta 31.5.01: Panel de control del sistema KLA (Sistema de aire acondicionado automático) | |
| 42 | 7.5A | tablero de instrumentos |
