Mercedes Benz CLASE C / Fusibles 2009

Panel de fusibles del compartimento del motor

Panel de fusibles del compartimento del motor
N°ADescripción
- 15A Bocina de fanfarria izquierda, bocina de fanfarria derecha
- 15A Bocina de fanfarria izquierda, bocina de fanfarria derecha
- Relé del circuito 15
- Relé del terminal 15R
- Relé de luces de reversa
- Relé del arrancador del circuito 50
- Relé del circuito 87 del motor
- Relé de la bocina de fanfarria
- [Válido para motores 156, 272, 276]: Relé de inyección de aire secundario
- Relé de luces de reversa
- Relé del circuito 87 del chasis
1 25A Unidad de control del Programa Electrónico de Estabilidad
2 30A Unidad de control de la puerta delantera izquierda
3 30A Unidad de control de la puerta delantera derecha
4 7.5A [Válido para motor 642, motor 651]: Sensor de condensación del filtro de combustible con elemento calefaccionado, [Válido para motor 651, motor 646]: Unidad de control para el sensor de condensación del filtro de combustible con elemento calefaccionado
4 20A Sensor de condensación del filtro de combustible con elemento calefaccionado, [Válido para motor 276 (EE. UU., Corea del Sur)]: Válvula de cierre del filtro de carbón activado
5 7.5A Unidad de control SAM trasera con módulo de fusibles y relés
6 10A [Válido para motor diésel]: Unidad de control ME-SFI [ME], [Válido para motor de gasolina]: Unidad de control CDI
7 20A Arrancador
8 7.5A Unidad de control del sistema de sujeción suplementario
9 15A Toma de corriente de la guantera
10 30A Motor del limpiaparabrisas
11 7.5A Pantalla Audio/COMAND, panel de control Audio/COMAND, soporte para módulo de navegación
12 7.5A Unidad de control y operación del aire acondicionado automático, unidad de control del panel de control superior
13 7.5A Unidad de control del módulo de la columna de dirección, cámara multifunción
14 7.5A Unidad de control del Programa Electrónico de Estabilidad
14 20A Unidad de control de faros
15 7.5A Unidad de control del sistema de sujeción suplementario
16 5A Conector de diagnóstico [hasta 31.5.09], conector eléctrico para teléfono móvil, [Válido para transmisión 722]: Unidad de control del módulo de la palanca selectora electrónica
16 20A [Función de parada/arranque ECO]: Bomba de aceite de transmisión eléctrica
17 30A Módulo de control del techo corredizo panorámico, unidad de control del panel de control de techo
18 7.5A Interruptor de luces exteriores, [Válido para modelo 204.3]: Unidad de control del panel de control superior, [Válido para modelo 204.0/2, modelo 204.9]: Manguito conector de la línea positiva LIN del aire acondicionado del tablero de instrumentos, interior del vehículo y mazo de cables para el conector eléctrico de la luz trasera
19 20A Unidad de control del bloqueo eléctrico de la dirección, unidad de control de la cerradura de encendido electrónica
20 40A Unidad de control del Programa Electrónico de Estabilidad
21 7.5A Interruptor de luz de freno, interruptor de luz de la guantera, reconocimiento de ocupación del asiento del acompañante y ACSR, fusible eléctrico de preinstalación de cobro electrónico de peaje (Japón)
22 15A Motor del ventilador del motor de combustión y aire acondicionado con control integrado, conector eléctrico para el mazo de cables interior y el mazo de cables del motor
23 20A Conector eléctrico para el mazo de cables interior y el mazo de cables del motor, [Válido para motor diésel]: Unidad de control SAM trasera con módulo de fusibles y relés, unidad de control CDI, manguito conector del terminal 87, [Válido para motor 271]: Manguito conector del terminal 87 M1e, [Válido para motor 272]: Manguito conector del circuito 87 M1i
24 15A Conector eléctrico para el mazo de cables interior y el mazo de cables del motor, conector eléctrico del mazo de cables interior y del motor, [Válido para motor 642]: Actuador de las persianas del radiador, [Válido para motor 272]: Manguito conector del terminal 87 M1e, [Válido para motor diésel]: Manguito conector del terminal 87, [Válido para motor 646]: Unidad de control CDI
25 15A [Válido para motores 156, 271, 272, 274, 276]: Unidad de control ME-SFI [ME], [Válido para motor diésel]: Sensor de oxígeno antes del convertidor catalítico
26 20A Radio, radio con sistema de piloto automático, unidad controladora COMAND
27 7.5A Unidad de control del bloqueo eléctrico de la dirección, unidad de control de la cerradura de encendido electrónica, [Válido para motor diésel]: Unidad de control CDI, [Válido para motor de gasolina]: Unidad de control ME-SFI [ME]
28 7.5A Tablero de instrumentos
29 10A Unidad de lámpara delantera derecha
30 10A Unidad de lámpara delantera izquierda, [Válido para motor 642]: Conector eléctrico para el mazo de cables interior y el mazo de cables del motor
32 40A [Válido para motores 156, 271, 272, 276]: Bomba de aire eléctrica
32 20A [Válido para motor 156]: Motor del ventilador del enfriador de aceite
33 10A [Válido para transmisión 722.6]: Unidad de control electrónico de la transmisión, [Válido para transmisión 722.9]: Unidad controladora de control de la transmisión totalmente integrada
34 7.5A [Válido para motores 271, 272]: Unidad de control de la bomba de combustible, [Válido para motor 156]: Unidad de control de la bomba de combustible izquierda, unidad de control de la bomba de combustible derecha
36 7.5A [Válido para modelos 204.902/982/984]: Dirección asistida electrohidráulica

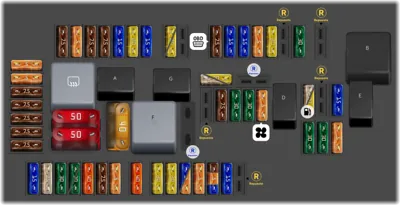

Caja de fusibles del maletero

Caja de fusibles del maletero
N°ADescripción
- Relé de terminal 15
- Relé de circuito 15R (1)
- Relé de la luneta trasera calefaccionada
- Válido para motor diésel: Relé de la bomba de combustible
- Relé del limpiaparabrisas del portón trasero
- Relé de ajuste del asiento
- Relé de circuito 15R (2)
37 5A Solenoide del reposacabezas NECK-PRO del asiento del conductor, Solenoide del reposacabezas NECK-PRO del asiento del acompañante
38 15A Motor del limpiaparabrisas del portón trasero
39 30A [Válido para el modelo 204.0/2/9 excepto vehículos para Gran Bretaña hasta el 31.5.09]: Unidad de control de la puerta trasera izquierda
40 - Repuesto
41 30A [Válido para el modelo 204.0/2/9]: Unidad de control de la puerta trasera derecha
42 25A [Válido para motor de gasolina o motor 651 a partir del 1.6.09]: Unidad de control de la bomba de combustible
42 20A [Válido para motor 646 o motor 642 hasta el 30.11.09 o motor 651 hasta el 31.5.09]: Bomba de combustible, [Válido para motor de gasolina]: Unidad de control de la bomba de combustible
43 5A [Válido a partir del 1.6.09 con aire acondicionado automático]: Motor del soplador trasero
44 30A Grupo de interruptores, ajuste del asiento delantero derecho, Interruptor de ajuste parcial eléctrico del asiento del acompañante
45 30A Grupo de interruptores de ajuste del asiento delantero izquierdo, Interruptor de ajuste parcial eléctrico del asiento del conductor
46 7.5A Amplificador de antena para antena FM de luneta trasera, Sirena de alarma, Unidad de control de protección interior y protección contra remolque, Amplificador de antena de luneta trasera 1, Amplificador de antena TV 1 y DAB Banda III, Antena DAB banda III, TV: Amplificador de antena 2 y KEYLESS-GO, Amplificador de antena KEYLESS-GO
47 - Repuesto
48 - Repuesto
49 40A Calefacción de la luneta trasera
50 50A Retractor de tensión de emergencia reversible delantero derecho
51 50A Retractor de tensión de emergencia reversible delantero izquierdo (A76)
52 - Repuesto
53 15A Unidad de control de reconocimiento de remolque
54 7.5A [Hasta el 31.5.09]: Unidad de control de reconocimiento de remolque
54 5A [Válido para el modelo 204.075/077/275/277]: Grupo de interruptores de ajuste del soporte lumbar y del refuerzo lateral del asiento del conductor, Grupo de interruptores de ajuste del soporte lumbar y del refuerzo lateral del asiento del acompañante, Bloque de válvulas AMG del asiento del acompañante, Bloque de válvulas AMG del asiento del conductor
54 15A [A partir del 1.6.09]: Unidad de control de reconocimiento de remolque
55 5A [Válido a partir del 1.6.09]: AdBlue
56 15A Unidad de control de reconocimiento de remolque, Toma de remolque
56 5A [Válido para el modelo 204.077/277/377 hasta el 31.5.09]: Grupo de interruptores de ajuste del soporte lumbar y del refuerzo lateral del asiento del conductor, Grupo de interruptores de ajuste del soporte lumbar y del refuerzo lateral del asiento del acompañante, Bloque de válvulas AMG del asiento del acompañante, Bloque de válvulas AMG del asiento del conductor
57 20A Unidad de control de reconocimiento de remolque
58 20A Unidad de control de reconocimiento de remolque
59 5A Unidad de control del sistema de estacionamiento, Sensor DISTRONIC (DTR) del parachoques delantero izquierdo, Sensor DISTRONIC (DTR) del parachoques delantero derecho, Sensor de radar inteligente para el parachoques trasero izquierdo, Sensor de radar inteligente para el parachoques trasero derecho
60 7.5A Bomba neumática del asiento multicontorno
61 40A Unidad de control del portón trasero
62 30A Unidad de control del asiento del conductor
62 30A Unidad de control del asiento del conductor
63 30A Unidad de control del asiento del acompañante
64 25A Unidad de control del convertidor CC/CA
65 15A Unidad de control del sistema de amortiguación adaptativa, Unidad de control del módulo del tubo de la columna de dirección
66 - Repuesto
67 30A Unidad de control del amplificador del sistema de sonido
68 - Repuesto
69 20A Amplificador del altavoz de graves trasero
70 5A Unidad de control del monitor de presión de neumáticos
71 15A Encendedor delantero con iluminación del cenicero, Toma de corriente del interior del vehículo delantera
72 15A Toma de corriente de 115 V de la caja de conectores del área de carga
73 7.5A Conector de diagnóstico [a partir del 1.6.09], Receptor de control remoto por radio del calefactor estacionario
74 15A Unidad de control KEYLESS-GO
75 20A Unidad de calefactor estacionario
76 15A Toma de corriente del interior del vehículo
77 7.5A Unidad de control del Sistema de Detección de Peso (WSS)
78 7.5A Regulador del soplador de ventilación del asiento delantero izquierdo, Regulador del soplador de ventilación del asiento delantero derecho
79 5A Unidad de control del sistema de estacionamiento
80 7.5A Unidad de control del sistema de sensores de vídeo y radar, Unidad de control del sistema de estacionamiento
81 5A Unidad de control de la interfaz multimedia
82 5A Compensador UMTS del sistema de telefonía móvil, Unidad de control del sintonizador de TV [hasta el 31.5.09; Japón], Sintonizador de TV digital [hasta el 31.5.09; Japón]
83 7.5A Unidad de control de cobro electrónico de peajes (Japón), Unidad de control del sistema de llamadas de emergencia, Cámara de reversa, Pantalla trasera izquierda, Pantalla trasera derecha
84 7.5A Unidad de control de radio digital por satélite (SDAR), Unidad de control del sintonizador SDAR/alta definición, Unidad de control de radiodifusión de audio digital, Módulo de alimentación de la cámara de reversa, Unidad de control de la cámara de reversa, Unidad de control de la cámara de 360°
85 7.5A Unidad de control del sintonizador de TV [hasta el 31.5.09; Japón], Sintonizador de TV digital [a partir del 1.6.09; Japón]
86 7.5A Reproductor de DVD
87 7.5A Unidad de control del sistema de llamadas de emergencia
88 - Repuesto
89 20A [Válido a partir del 1.6.09]: Unidad de control de reconocimiento de remolque
89 20A [Válido a partir del 1.6.09 con motor 156]: Relé del motor del ventilador del enfriador de aceite
90 40A [Válido a partir del 1.6.09 bloque de fusibles AdBlue®]: Relé de suministro de AdBlue
91 25A Unidad de control del convertidor CC/CA
91 20A [ECO start/stop]: Unidad de control de la bomba auxiliar de aceite de la transmisión, Válido para motor 642: Elemento calefaccionado de la línea de ventilación
92 - Repuesto

Caja de fusibles del tablero de instrumentos

Caja de fusibles del tablero de instrumentos
N°ADescripción
116 30A Unidad de control del asiento del conductor
117 15A Unidad de control del sistema de amortiguación adaptativa
118 - Repuesto
119 7.5A Motor del soplador trasero
120 - Repuesto
121 - Repuesto
122 - Repuesto
123 10A Unidad de control del módulo del tubo de la columna de dirección
124 - Repuesto
125 - Repuesto
126 30A Unidad de control del asiento del pasajero delantero
127 - Repuesto
128 - Repuesto
129 20A [Válido para motor 156]: Relé del motor del ventilador del enfriador de aceite
130 - Repuesto
131 - Repuesto
132 - Repuesto
133 - Repuesto
134 - Repuesto
135 - Repuesto
