Panel de fusibles del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Bocina de fanfarria izquierda, bocina de fanfarria derecha | |
| - | 15A | Bocina de fanfarria izquierda, bocina de fanfarria derecha | |
| - | Relé del circuito 15 | ||
| - | Relé del terminal 15R | ||
| - | Relé de luces de reversa | ||
| - | Relé de arranque del circuito 50 | ||
| - | Relé del circuito 87 del motor | ||
| - | Relé de la bocina de fanfarria | ||
| - | [Válido para motor 156, 272, 276]: Relé de inyección de aire secundario | ||
| - | Relé de luces de reversa | ||
| - | Relé del circuito 87 del chasis | ||
| 1 | 25A | Unidad de control del Programa Electrónico de Estabilidad | |
| 2 | 30A | Unidad de control de la puerta delantera izquierda | |
| 3 | 30A | [Válido hasta 31.3.10]: Unidad de control de la puerta delantera derecha, [Válido a partir de 1.4.10 con modelo 204.0/2/9]: Unidad de control de la puerta trasera derecha | |
| 4 | 7.5A | [Válido para motor 642, motor 651]: Sensor de condensación del filtro de combustible con elemento calefaccionado, [Válido para motor 651 hasta 31.5.10, motor 646]: Unidad de control para el sensor de condensación del filtro de combustible con elemento calefaccionado | |
| 4 | 20A | [Válido para motor 276 (EE. UU., Corea del Sur)]: Válvula de cierre del filtro de carbón activado | |
| 5 | 7.5A | Unidad de control SAM trasera con módulo de fusibles y relés, [Válido a partir de 1.6.10]: Interruptor de luces exteriores | |
| 6 | 10A | [Válido para motor diésel]: Unidad de control ME-SFI [ME], [Válido para motor de gasolina]: Unidad de control CDI | |
| 7 | 20A | Arrancador | |
| 8 | 7.5A | Unidad de control del sistema de sujeción suplementario | |
| 9 | 15A | Toma de corriente de la guantera | |
| 10 | 30A | Motor del limpiaparabrisas | |
| 11 | 7.5A | Pantalla Audio/COMAND, panel de control Audio/COMAND, soporte para módulo de navegación | |
| 12 | 7.5A | Unidad de control y operación del aire acondicionado automático, unidad de control del panel de control superior | |
| 13 | 7.5A | Unidad de control del módulo de la columna de dirección, cámara multifunción | |
| 14 | 7.5A | Unidad de control del Programa Electrónico de Estabilidad | |
| 14 | 20A | Unidad de control de faros | |
| 15 | 7.5A | Unidad de control del sistema de sujeción suplementario | |
| 16 | 5A | [Válido para transmisión 722]: Unidad de control del módulo de la palanca selectora electrónica | |
| 16 | 20A | [Función ECO start/stop]: Bomba eléctrica de aceite de la transmisión | |
| 17 | 30A | Módulo de control del techo corredizo panorámico, unidad de control del panel de control superior | |
| 18 | 7.5A | [Válido para modelo 204.3]: Unidad de control del panel de control superior, [Válido para modelo 204.0/2, modelo 204.9]: Manguito conector de la línea positiva LIN del climatizador del tablero de instrumentos, interior del vehículo y mazo de cables para el conector eléctrico de la luz trasera | |
| 19 | 20A | Unidad de control del bloqueo eléctrico de la dirección, unidad de control de la cerradura de encendido electrónica | |
| 20 | 40A | Unidad de control del Programa Electrónico de Estabilidad | |
| 21 | 7.5A | Interruptor de luz de freno, interruptor de luz de la guantera, reconocimiento de ocupación del asiento del pasajero delantero y ACSR, fusible eléctrico de preinstalación de cobro electrónico de peaje [Japón] | |
| 22 | 15A | Motor del ventilador del motor de combustión y aire acondicionado con control integrado, conector eléctrico para el mazo de cables interior y el mazo de cables del motor | |
| 23 | 20A | Conector eléctrico para el mazo de cables interior y el mazo de cables del motor, [Válido para motor diésel]: Unidad de control SAM trasera con módulo de fusibles y relés, unidad de control CDI, manguito conector del terminal 87, [Válido para motor 271]: Manguito conector Terminal 87 M1e, [Válido para motor 272]: Manguito conector del circuito 87 M1i | |
| 24 | 15A | Conector eléctrico para el mazo de cables interior y el mazo de cables del motor, conector eléctrico del mazo de cables interior y del motor, [Válido para motor 642]: Actuador de las persianas del radiador, [Válido para motor 272]: Manguito conector Terminal 87 M1e, [Válido para motor diésel]: Manguito conector del terminal 87, [Válido para motor 646]: Unidad de control CDI | |
| 25 | 15A | [Válido para motor 156, 271, 272, 274, 276]: Unidad de control ME-SFI [ME], [Válido para motor diésel]: Sensor de oxígeno antes del convertidor catalítico, [Válido a partir de 1.6.10 para modelo 204.3 con motor 651 Sport Edition]: Unidad de control del generador de sonido del sistema de escape | |
| 26 | 20A | Radio, radio con sistema de piloto automático, unidad controladora COMAND | |
| 27 | 7.5A | Unidad de control del bloqueo eléctrico de la dirección, unidad de control de la cerradura de encendido electrónica, [Válido para motor diésel]: Unidad de control CDI, [Válido para motor de gasolina]: Unidad de control ME-SFI [ME] | |
| 28 | 7.5A | Tablero de instrumentos | |
| 29 | 10A | Unidad de lámpara delantera derecha | |
| 30 | 10A | Unidad de lámpara delantera izquierda, [Válido para motor 642]: Conector eléctrico para el mazo de cables interior y el mazo de cables del motor | |
| 32 | 40A | [Válido para motor 156, 271, 272, 276]: Bomba de aire eléctrica | |
| 32 | 20A | [Válido para motor 156]: Motor del ventilador del enfriador de aceite | |
| 33 | 10A | [Válido para transmisión 722.6]: Unidad de control electrónico de la transmisión, [Válido para transmisión 722.9]: Unidad controladora de control de la transmisión totalmente integrada | |
| 34 | 7.5A | [Válido para motor 271, 272]: Unidad de control de la bomba de combustible, [Válido para motor 156]: Unidad de control de la bomba de combustible izquierda, unidad de control de la bomba de combustible derecha | |
| 36 | 7.5A | [Válido para modelo 204.902/982/984]: Dirección asistida electrohidráulica |

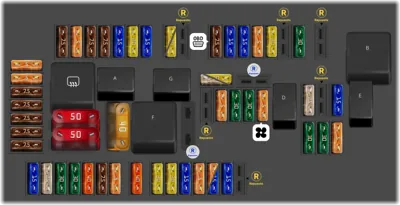

Caja de fusibles del maletero
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del terminal 15 | ||
| - | Relé del circuito 15R (1) | ||
| - | Relé de la luneta trasera calefaccionada | ||
| - | Válido para motor diésel: Relé de la bomba de combustible | ||
| - | Relé del limpiaparabrisas del portón trasero | ||
| - | Relé de ajuste de asiento | ||
| - | Relé del circuito 15R (2) | ||
| 37 | 5A | Solenoide del reposacabezas NECK-PRO del asiento del conductor, Solenoide del reposacabezas NECK-PRO del asiento del acompañante | |
| 38 | 15A | Motor del limpiaparabrisas del portón trasero | |
| 39 | 30A | [Válido para modelo 204.0/2/9]: Unidad de control de la puerta trasera izquierda | |
| 40 | - | Repuesto | |
| 41 | 30A | [Válido para modelo 204.0/2/9 hasta 31.3.10]: Unidad de control de la puerta trasera derecha, [Válido a partir de 1.4.10]: Unidad de control de la puerta delantera derecha | |
| 42 | 25A | [Válido para motor de gasolina o motor 642 o motor 651]: Unidad de control de la bomba de combustible | |
| 43 | 5A | [Con aire acondicionado automático]: Motor del soplador trasero | |
| 44 | 30A | Grupo de interruptores, ajuste del asiento delantero derecho, Interruptor de ajuste de asiento parcialmente eléctrico del acompañante | |
| 45 | 30A | Grupo de interruptores de ajuste del asiento delantero izquierdo, Interruptor de ajuste de asiento parcialmente eléctrico del conductor | |
| 46 | 5A | Amplificador de antena para antena FM de luneta trasera, Sirena de alarma, Unidad de control de protección del habitáculo y protección antirremolque, Amplificador de antena de luneta trasera 1, Amplificador de antena TV 1 y DAB Banda III, Antena DAB banda III, Amplificador de antena TV 2 y KEYLESS-GO, Amplificador de antena KEYLESS-GO | |
| 47 | - | Repuesto | |
| 48 | - | Repuesto | |
| 49 | 40A | Calefacción de la luneta trasera | |
| 50 | 50A | Retractor de tensión de emergencia reversible delantero derecho | |
| 51 | 50A | Retractor de tensión de emergencia reversible delantero izquierdo (A76) | |
| 52 | - | Repuesto | |
| 53 | 15A | Unidad de control de reconocimiento de remolque | |
| 54 | 5A | [Válido para modelo 204.075/077/275/277]: Grupo de interruptores de ajuste de apoyo lumbar y refuerzo lateral del asiento del conductor, Grupo de interruptores de ajuste de apoyo lumbar y refuerzo lateral del asiento del acompañante, Bloque de válvulas AMG del asiento del acompañante, Bloque de válvulas AMG del asiento del conductor | |
| 54 | 15A | Unidad de control de reconocimiento de remolque | |
| 55 | 5A | AdBlue | |
| 56 | 15A | Unidad de control de reconocimiento de remolque, Toma de corriente para remolque | |
| 57 | 20A | Unidad de control de reconocimiento de remolque | |
| 58 | 20A | Unidad de control de reconocimiento de remolque | |
| 59 | 5A | Unidad de control del sistema de estacionamiento, Sensor DISTRONIC (DTR) del parachoques delantero izquierdo, Sensor DISTRONIC (DTR) del parachoques delantero derecho, Sensor de radar inteligente para el parachoques trasero izquierdo, Sensor de radar inteligente para el parachoques trasero derecho | |
| 60 | 7.5A | Bomba neumática de asiento multicontorno | |
| 61 | 40A | Unidad de control del portón trasero | |
| 62 | 30A | Unidad de control del asiento del conductor | |
| 63 | 30A | Unidad de control del asiento del acompañante | |
| 64 | 25A | Unidad de control del convertidor CC/CA | |
| 65 | 15A | Unidad de control del sistema de amortiguación adaptativa, Unidad de control del módulo del tubo de la columna de dirección | |
| 66 | - | Repuesto | |
| 67 | 30A | Unidad de control del amplificador del sistema de sonido | |
| 68 | - | Repuesto | |
| 69 | 20A | Amplificador de altavoz de graves trasero | |
| 70 | 5A | Unidad de control del monitor de presión de neumáticos | |
| 71 | 15A | Encendedor de cigarrillos delantero con iluminación de cenicero, Toma de corriente interior delantera del vehículo | |
| 72 | 15A | Toma de corriente de 115 V de la caja de conectores del área de carga | |
| 73 | 7.5A | Conector de diagnóstico, Receptor de control remoto por radio de la calefacción estacionaria | |
| 74 | 15A | Unidad de control KEYLESS-GO | |
| 75 | 20A | Unidad de calefacción estacionaria | |
| 76 | 15A | Toma de corriente interior del vehículo | |
| 77 | 7.5A | Unidad de control del sistema de detección de peso (WSS) | |
| 78 | 7.5A | Regulador del soplador de ventilación del asiento delantero izquierdo, Regulador del soplador de ventilación del asiento delantero derecho | |
| 79 | 5A | Unidad de control del sistema de estacionamiento | |
| 80 | 7.5A | Unidad de control del sistema de sensores de vídeo y radar, Unidad de control del sistema de estacionamiento | |
| 81 | 5A | Unidad de control de interfaz de medios | |
| 82 | 5A | Compensador UMTS del sistema de telefonía móvil | |
| 83 | 7.5A | Unidad de control de cobro electrónico de peajes (Japón), Unidad de control del sistema de llamada de emergencia, Cámara de reversa, Pantalla trasera izquierda, Pantalla trasera derecha | |
| 84 | 7.5A | Unidad de control de radio de audio digital por satélite (SDAR), Unidad de control del sintonizador SDAR/alta definición, Unidad de control de radiodifusión de audio digital, Módulo de alimentación de la cámara de reversa, Unidad de control de la cámara de reversa, Unidad de control de la cámara de 360° | |
| 85 | 7.5A | Sintonizador de TV digital [Japón] | |
| 86 | 7.5A | Reproductor de DVD | |
| 87 | 7.5A | Unidad de control del sistema de llamada de emergencia | |
| 88 | - | Repuesto | |
| 89 | 20A | Unidad de control de reconocimiento de remolque | |
| 89 | 20A | [Con motor 156]: Relé del motor del ventilador del enfriador de aceite | |
| 90 | 40A | [Bloque de fusibles AdBlue®]: Relé de suministro de AdBlue | |
| 91 | 25A | Unidad de control del convertidor CC/CA | |
| 91 | 20A | [ECO start/stop]: Unidad de control de la bomba auxiliar de aceite de la transmisión, [Válido para motor 642]: Elemento calefaccionado de la línea de ventilación | |
| 92 | - | Repuesto |
Caja de fusibles del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 116 | 30A | Unidad de control del asiento del conductor | |
| 117 | 15A | Unidad de control del sistema de amortiguación adaptativa | |
| 118 | - | Repuesto | |
| 119 | 7.5A | Motor del soplador trasero | |
| 120 | - | Repuesto | |
| 121 | - | Repuesto | |
| 122 | - | Repuesto | |
| 123 | 10A | Unidad de control del módulo del tubo de la columna de dirección | |
| 124 | - | Repuesto | |
| 125 | - | Repuesto | |
| 126 | 30A | Unidad de control del asiento del pasajero delantero | |
| 127 | - | Repuesto | |
| 128 | - | Repuesto | |
| 129 | 20A | [Válido para motor 156]: Relé del motor del ventilador del enfriador de aceite | |
| 130 | - | Repuesto | |
| 131 | - | Repuesto | |
| 132 | - | Repuesto | |
| 133 | - | Repuesto | |
| 134 | - | Repuesto | |
| 135 | - | Repuesto |
