Caja de fusibles en el compartimiento del motor [Principal]

N°	A	Descripción
1	5A	Módulo de control HS delantero (N25/5), Función de conveniencia del cinturón de seguridad automático
2	5A	Módulo de control ETR con airbag (AB) (N2/2), Sensor de reconocimiento de asiento infantil automático (ACSR), Sensor de airbag lateral delantero izquierdo (A53), Sensor de airbag lateral delantero derecho (A54)
3	5A	Teléfono celular/Handy [EE.UU.]: Transmisor y receptor CTEL (A35) con instalación permanente o Interfaz de teléfono celular (A34/4) con teléfono "Handy"; Sistema de control por voz (VCS)
4	5A	Tablero de instrumentos (A1): Indicador de airbag y lámpara de advertencia (A1e15), sistema de sujeción suplementario (SRS)
5	20A	Interruptor de persiana de ventana trasera (consola central) (S79), Consola central: Interruptor de espejo retrovisor exterior (con función de plegado/desplegado)(S50/1)
6	7.5A	Sistema de llamada de emergencia
7	7.5A	Panel de control inferior: Ajuste del espejo exterior, Ventana eléctrica izquierda/derecha, Iluminación del interruptor, Reconocimiento de marcha atrás, Liberación remota del maletero; Transmisor y receptor CTEL (A35) con teléfono de red D, instalación permanente o Interfaz de teléfono celular (A34/4) con red D "Handy" (Spalte 6)
8	30A	Módulo de control de puerta del lado del conductor delantero (N69/1): Lámpara de salida de cortesía Ajuste del espejo retrovisor exterior desempañador, Ventanas eléctricas, Interruptor de memoria del asiento, Iluminación del interruptor, Cierre centralizado, Sistema de cierre centralizado extendido
9	25A	Panel de control superior: Techo corredizo/inclinable, Lámpara de cúpula delantera/trasera, Sensor de lluvia, Sistema de cierre centralizado extendido, Espejo de vanidad, Atenuación del espejo retrovisor interior, Receptor interior de radio bidireccional, Atenuación del espejo retrovisor exterior, Iluminación del interruptor, Abridor de puerta de garaje [solo EE.UU.]
10	15A	Radio (A2) / Procesador de navegación (A2/30) / COMAND [excepto J] / Amplificador de antena COMAND / COMAND [solo J] Amplificador de antena, Sintonizador de TV, Linguatronic; Linguatronic (Sistema de control por voz), excepto
11	20A	Asientos delanteros calefaccionados
12	25A	Sistema de sonido: Amplificador de potencia de audio izquierdo/derecho (N40/3)
13	15A	Módulo de control de ajuste de alcance de faros (N71) [con faro de xenón]
14	5A	Sistema Parktronic (PTS)
15		Reserva
16		Encendedor de cigarros Minibar
17	30A	Módulo de control de puerta del lado del pasajero delantero: (N69/2) Sistema de cierre centralizado extendido, Iluminación del interruptor, Cierre centralizado, Lámpara de salida de cortesía, Ajuste del espejo retrovisor exterior desempañador, Ventanas eléctricas, Interruptor de memoria del asiento
18	25A	Lámpara de señal de giro con remolque, Lámpara de advertencia intermitente con remolque, Lámpara de señal de giro auxiliar, Remolque continuo positivo
19	5A	Tablero de instrumentos, Zumbador de advertencia Reloj
20	15A	[Calefactor automático (HEAT)]: Módulo de control de botones del calefactor, Sensor de temperatura interior, Válvula de cambio de aleta de aire fresco/recirculado; [Aire acondicionado]: Módulo de control de botones Tempmatic (TAC), Sensor de temperatura interior, Válvula de cambio de aleta de aire fresco/recirculado (Y13); [Aire acondicionado automático (AAC)]: Módulo de control de botones AAC, Sensor de emisiones
21		Reserva
22	10A	Interruptor combinado: Limpiaparabrisas, Luz de destello de faros, Bomba de lavaparabrisas, Lámpara de señal de giro, indicador de señal de giro, control de lámpara de señal de giro
23	15A	Encendedor de cigarros delantero con iluminación de cenicero, Lámpara del compartimento de guantes
24	5A	Sensor de ángulo de dirección para programa de estabilidad electrónica (ESP)
25	30A	Motor del ventilador [calefactor/aire acondicionado]
26	10A	Tablero de instrumentos; [Calefactor automático (HEAT)]: Bomba de circulación de refrigerante, Módulo de control de botones del calefactor, Duoválvula; [Aire acondicionado (TAC)]: Bomba de circulación de refrigerante, Módulo de control de botones Tempmatic (TAC), Duoválvula; [Aire acondicionado automático (AAC)]: Módulo de control de botones AAC
27	15A	Bloqueo de dirección eléctrico: Módulo de control de bloqueo de dirección eléctrico, Bobina
37	40A	Para ESP (Bosch) bomba de retorno (M112, M113)
38	30A	Ventilador auxiliar (motores 111 con código 581a [aire acondicionado automático])
38	40A	Ventilador eléctrico de succión de 380 W (motor 111 con código 581a [aire acondicionado automático]) o
38	60A	Ventilador eléctrico de succión de 540 W (motor 112 con código 581a [aire acondicionado automático])
40	10A	Bocinas de fanfarria
41	15A	Lámparas de señal de giro, Indicador de señal de giro, Bocinas de fanfarria, Liberación de reposacabezas trasero [solo modelo 208.3], Limpiaparabrisas, Bomba de lavaparabrisas, Sensor de lluvia, Desempañador de ventana trasera, Ventilador del motor Sistema de utilización de calor residual del motor Sistema de limpieza de faros, Luces de advertencia de peligro
42	7.5A	Calentador de agua del lavaparabrisas
43	7.5A	Bomba de lavaparabrisas
44	40A	Limpiaparabrisas Sensor de lluvia
45	15A	Sistema de limpieza de faros

Caja de fusibles en el compartimento del motor [Lado]

N°		A	Descripción
-			Relé del ventilador
-			Relé del limpiaparabrisas
-			Relé del limpiaparabrisas etapa 1/2
-			Relé de encendido/apagado del limpiaparabrisas
-			Relé de la bomba del sistema de limpieza de faros (HCS)
-			Relé de la bomba de alta presión/retorno (tracción)

Caja de fusibles en el maletero

N°	A	Descripción
1	25A	Ajuste del asiento delantero derecho: Asiento, adelante/atrás, Respaldo o Reposacabezas, subir/bajar, Respaldo, Altura del asiento en la parte trasera
2	25A	Ajuste del asiento delantero derecho: Altura del asiento en la parte delantera, Asiento, adelante/atrás
3	25A	Ajuste del asiento delantero izquierdo: Altura del asiento en la parte delantera, Asiento, adelante/atrás
4	25A	Ajuste del asiento delantero izquierdo: Asiento adelante/atrás, Respaldo o Reposacabezas, subir/bajar, Respaldo, Altura del asiento en la parte trasera
5	5A	[Para ATA]: Sensor de inclinación ATA (B33), Transmisor y receptor infrarrojo izquierdo (sistema de protección interior) (A26/4), Transmisor y receptor infrarrojo derecho (sistema de protección interior) (A26/5); Sirena de señal de alarma con batería adicional: Transmisor y receptor infrarrojo izquierdo (sistema de protección interior) (A26/4), Transmisor y receptor infrarrojo derecho (sistema de protección interior) (A26/5); Sirena de señal de alarma con batería adicional (H3/1); Luz de cúpula trasera; Luz del maletero
6	40A	Equipo del sistema neumático (PSE): Desempañador de la luneta trasera, Cierre centralizado, Bocina de alarma (H3) para alarma antirrobo (ATA)
7	10A	Sistema de llamada de emergencia o Sistema de llamada de emergencia con navegación dinámica o Módulo de control de E-call [EE.UU.] o Teléfono de E-call [EE.UU.]
8	30A	Equipo del sistema neumático (PSE): Cierre centralizado (bomba), Terminal de faro 56b para alarma antirrobo (ATA)
9	25A	Bomba de combustible

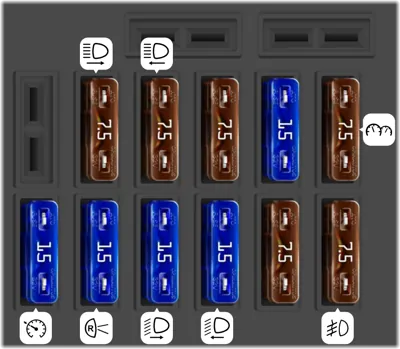

Caja de fusibles en el módulo de luces [volante a la izquierda]

N°	A	Descripción
2	7.5A	Luz de la placa de matrícula, Iluminación del tablero de instrumentos, Iluminación de símbolos, Control automático del rango de luces delanteras
3	15A	Luz antiniebla izquierda, Luz antiniebla derecha
4	7.5A	Luz de estacionamiento delantera derecha, Luz trasera derecha
5	7.5A	Luz alta izquierda
6	7.5A	Luz alta derecha, Luz indicadora de luces altas
7	15A	Interruptor de luz de freno, Control de crucero
8	15A	Luz de reversa, Luz de señal de giro, Control del limpiaparabrisas trasero [modelo 210 T-model], Control de atenuación del espejo retrovisor, Control de asistencia de estacionamiento
9	15A	Luz baja derecha
10	15A	Luz baja izquierda
11	7.5A	Luz de estacionamiento delantera izquierda, Luz trasera izquierda
12	7.5A	Luz antiniebla trasera
