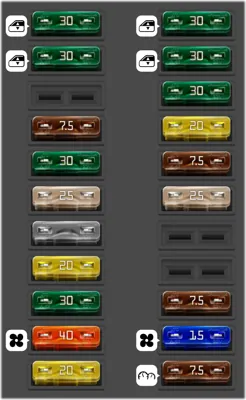

Cabina Lado del Conductor
| N° | A | Descripción | |
|---|---|---|---|
| 21 | 30A | Cierre centralizado, Cierre de confort, Luces de cortesía (SE), Ajuste del espejo, Atenuación automática del espejo (SE), Función de plegado del espejo (SE), Calefacción del espejo, Ventana eléctrica, delantera, Ventana eléctrica, trasera, Apertura remota del maletero/baúl, Ajuste del asiento del conductor, Ajuste del volante (SE). Iluminación del interruptor | |
| 22 | 30A | Cierre centralizado Cierre de confort, Luces de cortesía (SE), Ajuste del espejo, Función de plegado del espejo (SE), Calefacción del espejo, Ventana eléctrica delantera, Ajuste del asiento del pasajero, Iluminación del interruptor | |
| 24 | 7.5A | Ventilación del asiento (SE) | |
| 25 | 30A | Calefacción del asiento (SE) | |
| 26 | 25A | Sistema de sonido (SE) | |
| 27 | Ajuste del volante (SE) | ||
| 28 | 20A | Capota blanda* | |
| 29 | 30A | Ajuste del asiento, conductor | |
| 30 | 40A | Motor del ventilador (aire acondicionado), Sistema de calor residual del motor (SE) | |
| 31 | 20A | Habilitación de arranque, Bloqueo de la dirección | |
| 32 | 30A | Brazo de entrega del cinturón, Cierre de confort, Ventana eléctrica, trasera, Iluminación del interruptor | |
| 33 | 30A | Brazo de entrega del cinturón, Cierre de confort, Ventana eléctrica trasera, Iluminación del interruptor | |
| 34 | 30A | Ajuste del asiento, pasajero | |
| 35 | 20A | Calefactor auxiliar (SE) | |
| 40 | 7.5A | TeleAid (SE), Sistemas telefónicos (SE) | |
| 41 | 15A | Luces de advertencia del airbag, Aire acondicionado (SE), Alarma antirrobo (SE), Motor del ventilador (aire acondicionado), Cierre centralizado - interruptor interior, Sistema de calor residual del motor (SE), Luces intermitentes de advertencia de peligro, Ventana trasera calefaccionada, Sistema Parktronic (SE), Liberación del reposacabezas trasero, Calefacción del asiento (SE), Parasol para la ventana trasera (SE), Iluminación del interruptor | |
| 42 | 7.5A | Luces de advertencia del airbag, Tablero de instrumentos |
Caja de fusibles en el maletero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Ajuste del asiento, pasajero | |
| 2 | 30A | Ajuste del asiento, conductor | |
| 3 | 7.5A | Televisión (SE) | |
| 4 | 20A | Bomba de combustible | |
| 8 | 7.5A | Alarma antirrobo (SE), Cierre de confort, Apertura remota del maletero | |
| 9 | 25A | Alarma antirrobo (SE), Cierre de confort, Abrepuertas de garaje (SE), Espejo de cortesía (SE), Atenuación automática del espejo (SE), Sensor de lluvia, Iluminación de interruptores, Techo corredizo/inclinable (SE) | |
| 10 | 40A | Ventana trasera calefaccionada | |
| 13 | 5A | Sistema de control de idioma (SE), Respaldo multicontorno (SA), Sistema Parktronic (SE), Sistemas telefónicos (SE) | |
| 15 | 7.5A | Desbloqueo de la tapa del depósito de combustible, Cerradura de la guantera* | |
| 16 | 7.5A | Sistema de control de idioma (SE), Sistemas telefónicos (SE) | |
| 17 | 20A | Luces de remolque (SE) | |
| 18 | 20A | Suministro de energía del remolque (SE) | |
| 19 | 20A | Respaldo multicontorno (SA) | |
| 20 | 10A | Cortinilla parasol para la ventana trasera (SE) |
Compartimento del Motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Relé del sistema de bocina de fanfarria | |
| 3 | 5A | TeleAid (SE), Sistemas telefónicos (SE) | |
| 4 | 7.5A | Luces de advertencia del airbag, Unidad de control del airbag/airbag lateral | |
| 5 | 40A | Limpiaparabrisas | |
| 6 | 15A | Encendedor de cigarrillos, Luz de la guantera, Luz del compartimento de almacenamiento | |
| 7 | 15A | Electrónica del motor | |
| 8 | 7.5A | Luces de advertencia del airbag, Unidad de control del airbag/airbag lateral | |
| 9 | 5A | Iluminación de interruptores | |
| 10 | 7.5A | Aire acondicionado (SE), Ventilador del motor, Sistema de calor residual del motor (SE), Ajuste del alcance de los faros (SE) | |
| 11 | 20A | Habilitación de arranque | |
| 11 | 15A | Habilitación de arranque | |
| 12 | 25A | Electrónica del motor | |
| 13 | 15A | Electrónica del motor | |
| 14 | 7.5A | Programa Electrónico de Estabilidad, Electrónica de la transmisión (SE) | |
| 15 | 5A | ABS, Programa Electrónico de Estabilidad | |
| 16 | 5A | Habilitación de arranque, Programa Electrónico de Estabilidad, Cierre centralizado | |
| 17 | 40A | Electrónica de la transmisión (SE) | |
| 18 | 40A | ABS, Programa Electrónico de Estabilidad, Luces de freno | |
| 19 | 15A | Electrónica de la transmisión (SE) | |
| 20 | 5A | ABS, Programa Electrónico de Estabilidad, Toma de diagnóstico, Luz de cruce | |
| 21 | 5A | Luz de cruce, Sistema lavafaros (SE), Ajuste de espejos, Función de plegado de espejos (SE) | |
| 22 | 15A | Sistema de navegación (SE), Radio, COMAND (SE) | |
| 23 | 50A | ABS, Programa Electrónico de Estabilidad |
