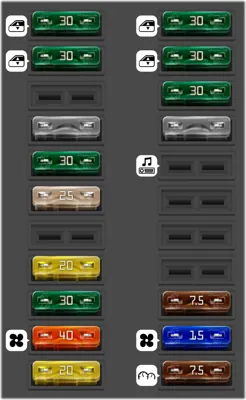

Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 21 | 30A | Cierre centralizado, Cierre de conveniencia, Ajuste de espejos, Atenuación automática de espejos (SE), Función de plegado de espejos (SE), Espejo calefaccionado, Ventana eléctrica delantera, Ventana eléctrica trasera, Apertura remota del maletero/baúl, Ajuste de asiento del conductor, Ajuste del volante (SE), Iluminación de interruptores | |
| 22 | 30A | Cierre centralizado, Cierre de conveniencia, Ajuste de espejos, Función de plegado de espejos (SE), Espejo calefaccionado, Ventana eléctrica delantera, Ajuste de asiento del pasajero, Iluminación de interruptores | |
| 24 | Calefacción de asiento (SE), Ventilación de asiento (SE) | ||
| 25 | 30A | Calefacción de asiento (SE) | |
| 26 | 25A | Sistema de sonido (SE) | |
| 27 | Ajuste del volante (SE) | ||
| 28 | 20A | Techo blando (Cabriolet) | |
| 29 | 30A | Ajuste de asiento del conductor | |
| 30 | 40A | Motor del ventilador (aire acondicionado), Sistema de calor residual del motor (SE) | |
| 31 | 20A | Habilitación de arranque, Bloqueo del volante | |
| 32 | 30A | Brazo de entrega de cinturón, Cierre de conveniencia, Ventana eléctrica trasera, Iluminación de interruptores | |
| 33 | 30A | Brazo de entrega de cinturón, Cierre de conveniencia, Ventana eléctrica trasera, Iluminación de interruptores | |
| 34 | 30A | Ajuste de asiento del pasajero | |
| 35 | Calefacción auxiliar (SE) | ||
| 36 | Radio, Sistemas telefónicos (SE) | ||
| 40 | 7.5A | TeleAid (SE), Sistemas telefónicos (SE) | |
| 41 | 15A | Luces de advertencia de airbag, Aire acondicionado (SE), Alarma antirrobo (SE), Motor del ventilador (aire acondicionado), Interruptor interior de cierre centralizado, Sistema de calor residual del motor (SE), Luces de advertencia de peligro, Ventana trasera calefaccionada, Sistema de navegación (SE), Sistema Parktronic (SE), Liberación de reposacabezas trasero, Calefacción de asiento (SE), Persiana para ventana trasera (SE), Iluminación de interruptores | |
| 42 | 7.5A | Luces de advertencia de airbag, Tablero de instrumentos |
Diagrama de la Caja de Fusibles del Maletero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Ajuste de asiento, pasajero | |
| 2 | 30A | Ajuste de asiento, conductor | |
| 3 | 7.5A | Luces interiores, Televisión (SE) | |
| 4 | 20A | Bomba de combustible | |
| 6 | 20A | Keyless-Go (SE) | |
| 7 | 7.5A | ABS | |
| 8 | 7.5A | Alarma antirrobo (SE), Cierre de conveniencia, Liberación remota del maletero/baúl | |
| 9 | 25A | Alarma antirrobo (SE), Cierre de conveniencia, Luces interiores, Abrepuertas de garaje (SE), Espejo de maquillaje (SE), Espejo con atenuación automática (SE), Sensor de lluvia, Iluminación de interruptores, Techo corredizo/inclinable (SE) | |
| 10 | 40A | Luneta trasera calefaccionada | |
| 12 | 15A | Toma de corriente (SE) | |
| 13 | 5A | Sistema de control de idioma (SE), Respaldo multicontorno (SA), Sistema de navegación (SE), Sistema Parktronic (SE), Sistemas telefónicos (SE) | |
| 15 | 7.5A | Desbloqueo de tapa del filtro de combustible, Cerradura de la guantera (Cabriolet) | |
| 16 | 7.5A | Sistema de control de idioma (SE), Sistemas telefónicos (SE) | |
| 17 | 20A | Luces de remolque (SE) | |
| 18 | 20A | Remolque, suministro de energía (SE) | |
| 19 | 20A | Respaldo multicontorno (SA) | |
| 20 | 10A | Cambiador de CD (SE), Persiana para luneta trasera (SE) |
Caja de fusibles en el compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Claxon | |
| 3 | 5A | TeleAid (SE), Sistemas telefónicos (SE) | |
| 4 | 7.5A | Luces de advertencia del airbag, Unidad de control del airbag/airbag lateral | |
| 5 | 40A | Limpiaparabrisas | |
| 6 | 15A | Encendedor de cigarros, Luz del compartimento de guantes, Luz del compartimento de almacenamiento | |
| 7 | 15A | Electrónica del motor | |
| 8 | 7.5A | Luces de advertencia del airbag, Unidad de control del airbag/airbag lateral | |
| 9 | 5A | Iluminación del interruptor | |
| 10 | 7.5A | Aire acondicionado (SE), Ventilador del motor, Sistema de calor residual del motor (SE) | |
| 11 | 20A | Electrónica del motor, Habilitación de arranque | |
| 13 | 15A | Electrónica del motor | |
| 14 | 7.5A | Distronic, Programa de estabilidad electrónica, Electrónica de la transmisión | |
| 15 | 5A | Programa de estabilidad electrónica | |
| 16 | 5A | Cierre centralizado, Programa de estabilidad electrónica, Habilitación de arranque | |
| 17 | 40A | Electrónica de la transmisión | |
| 18 | 40A | ABS, Luces de freno, Programa de estabilidad electrónica | |
| 19 | 15A | Electrónica de la transmisión | |
| 20 | 5A | ABS, Toma de cortesía, Programa de estabilidad electrónica, Luz de cruce | |
| 21 | 5A | Sistema de lavado de faros (SE), Luz de cruce, Ajuste de espejos, Función de plegado de espejos (SE) | |
| 22 | 15A | COMMAND (SE), Radio | |
| 23 | 50A | ABS, Programa de estabilidad electrónica |
