Caja de fusibles del compartimento del motor (lado izquierdo)

N°	A	Descripción
1	15A	Encendedor de cigarrillos delantero
2	7.5A	Unidad de operación/pantalla con unidad de control [Japón]
3	15A	Interruptor combinado, interruptor de luz de cruce, interruptor de lavaparabrisas con limpieza de un toque, interruptor de limpiaparabrisas, lámpara de la guantera
4	10A	Tablero de instrumentos, calentador automático (HAU), unidad de control de botón HEAT, duoválvula, bomba de circulación de refrigerante. [Aire acondicionado o, para EE. UU., Tempmatic]: unidad de control de botón de aire acondicionado, bomba de circulación de refrigerante, duoválvula. [Aire acondicionado automático]: módulo de operación y control AAC. Unidad de operación/pantalla con unidad de control [Japón]
5	15A	Interruptor de luces de emergencia, luz de giro adicional izquierda, luz de giro adicional derecha
6	15A	Encendedor de cigarrillos delantero (al convertir del circuito 15R al circuito 30 a petición del cliente)
7	15A	Tablero de instrumentos, [Calentador automático (HAU)]: control por botón HEAT, soplador del ventilador, válvula de conmutación de la aleta de aire fresco/aire recirculado. [Aire acondicionado, Tempmatic]: soplador del ventilador, unidad de control de botón de aire acondicionado, válvula de conmutación de la aleta de aire fresco/aire recirculado. [Aire acondicionado automático]: módulo de operación y control AAC, sensor de emisiones. (Motor 104, 111): unidad de control HFM-SFI a través del relé del acelerador electrónico (EFP). [Versión Taxi]: taxímetro, unidad de operación/pantalla con unidad de control (Japón)
9	15A	Unidad de control de bloqueo de dirección eléctrico
10	7.5A	Lámpara de advertencia e indicador de airbag
11	15A	Caja de conectores del área de carga, transmisor/receptor CTEL
12	10A	Unidad de control de asiento delantero calefaccionado (HS), unidad de control de asiento trasero calefaccionado (HS), solenoide de ajuste de confort del cinturón de seguridad delantero izquierdo, solenoide de ajuste de confort del cinturón de seguridad delantero derecho, interruptor para persiana eléctrica de la luneta trasera (consola central)
13	10A	Sensor de airbag lateral del lado del conductor, sensor de airbag lateral del lado del pasajero delantero, unidad de control del retractor de tensión de emergencia del cinturón de seguridad (GUS) con airbag (AB), sensor de reconocimiento de asiento de pasajero ocupado y asiento infantil
14		Relé del motor del limpiaparabrisas de la puerta trasera, interruptor de espejo exterior con función de plegado/desplegado, unidad de control del sistema de autorización de conducción por infrarrojos, punto de separación de ambulancia
15	15A	Solenoide de bloqueo de marcha atrás y trinquete de estacionamiento, [[Motor 602, 611]: interruptor de refuerzo del calentador, lámpara de faro de xenón: unidad de control de ajuste de alcance de faros, unidad de control del sistema Parktronic
16	15A	Unidad de control de la puerta delantera del lado del conductor
17	20A	Unidad de calefacción STH o refuerzo del calentador, temporizador del calentador estacionario, unidad de control del sistema de autorización de conducción por infrarrojos, [Motores 602, 611, 612, 613]: unidad de calefacción STH o refuerzo del calentador
18	15A	Relé de retroalimentación de cierre
18	20A	Unidad de control de la puerta trasera del lado del conductor
19	10A	[Motor 111]: Bobinas de encendido
19	15A	Relé de la unidad de aire adicional, unidad de ventilador de aceite de transmisión, unidad de ventilador adicional para refrigerante o aceite de transmisión
20	50A	Unidad de control del ventilador de succión eléctrico del motor y aire acondicionado
20	30A	Unidad de control del ventilador adicional
21	-	Repuesto
23	7.5A	Transmisor/receptor CTEL, unidad de control TELE AID, unidad de control de llamada de emergencia, unidad de control de conmutación de frecuencia, interfaz CTEL
26	-	Repuesto

Caja de fusibles debajo del asiento trasero

N°	A	Descripción
1	20A	Unidad de control de la puerta delantera del lado del pasajero
2		Modelo de control de la puerta trasera del lado del pasajero
3	7.5A	Unidad de control del panel de control inferior, luces interiores traseras, [Modelos 210.0, 210.6]: Lámpara del maletero, [Modelo 210.2]: Lámpara interior del pilar D izquierdo, Lámpara interior del pilar D derecho, [Versión Taxi]: Lámpara de techo trasera izquierda, Lámpara de techo trasera derecha, luces interiores traseras, Unidad de control del amplificador de luces interiores [solo modelo 210.2]
4	25A	Unidad de control del panel de control superior
5	25A	Equipo del sistema neumático con funciones combinadas, Sistema de alarma antirrobo (ATA): Bocina de señal de alarma, a través de la unidad de control neumática con funciones combinadas, Panel de radio y navegación, Procesador de navegación, Reproductor de CD con cambiador (en el compartimento de equipaje), a través de la radio o el panel de control de radio y navegación, [Sistema de comunicación/navegación (CNS)]: Receptor y amplificador (en el compartimento de equipaje)
6	25A	[Motor 111, 112, 113]: Bomba de combustible, a través del relé de bombas de combustible
7	20A	[Modelo 210.2]: Asistente de cierre de la puerta trasera
8	25A	Paquete de memoria (asiento del conductor, columna de dirección, espejos), solo vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero izquierdo con memoria,
9	25A	Paquete de memoria (asiento del conductor, columna de dirección, espejos), solo vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero izquierdo con memoria
10	10A	Caja de refrigerador (a petición del cliente), [Sistema de información y comunicación, con versión japonesa]: Reproductor de CD con cambiador (en el maletero), Suministro de voltaje del amplificador de antena, Sintonizador de TV, Procesador de navegación, Relé de alivio, circuito 15
11	7.5A	Sistema de alarma antirrobo (ATA): Bocina de señal de alarma con batería adicional, Sensor de inclinación ATA [solo EE. UU.], Control de nivel en el eje trasero con ADS, o Programa Electrónico de Estabilidad (ESP) [con motores 112, 113 y 606]: Sensor de ángulo de dirección; Monitoreo interior [solo con ATA]: Sensor de inclinación ATA, Unidad transmisora y receptora del sensor de movimiento interior izquierdo, infrarrojos (IR)(210.2), Unidad transmisora y receptora del sensor de movimiento interior derecho, infrarrojos (IR) [210.2], Unidad transmisora y receptora del sensor de movimiento interior [solo 210.0, 210.6],
12	25A	Toma de enganche de remolque de 13 pines, PIN 9
13	25A	Asiento del pasajero delantero ajustable eléctricamente con memoria, en vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero derecho con memoria, Unidad de control de ajuste del asiento delantero izquierdo con memoria
14	25A	Asiento del pasajero delantero ajustable eléctricamente con memoria, en vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero derecho con memoria (N32/2)
15	7.5A	Sistema de navegación dinámica: Registrador de datos de tráfico, CTEL portátil de red MB/D: Transmisor / receptor CTEL, también con red AMPS para EE. UU., Interfaz de teléfono, con CTEL portátil AEG; Sistema de información/comunicaciones (ICS): Conector de teléfono, circuito 15C [solo Japón], Sistema de navegación dinámica con CTEL portátil de red MB/D (D2B): Interfaz D2B Guía de destino dinámica; Sistema de navegación dinámica con CTEL portátil de red (D2B): Interfaz D2B de CTEL portátil, Interfaz de teléfono; Preinstalación de teléfono red D CTEL portátil: Interfaz CTEL; Red D CTEL portátil (D2B): Interfaz D2B de CTEL portátil; Sistema de llamada de emergencia TELE AID (D2B): Unidad de control TELE AID; Sistema de llamada de emergencia EMERGENCY CALL [versión de EE. UU. o versión japonesa]: Unidad de control de llamada de emergencia. [Sistema de control por voz (VCS)]: Transmisor / receptor CTEL, Interfaz D2B-CTEL portátil, Monitor de presión de neumáticos: Unidad de control TPM [RDK]
16	25A	Sistema de sonido: Amplificador para sistema de sonido
17	20A	Asientos calefaccionados eléctricos para el asiento trasero izquierdo y derecho: Unidad de control de asiento calefaccionado (HS) trasero
18	20A	Asientos calefaccionados delanteros izquierdo y derecho: Unidad de control de asiento calefaccionado (HS) delantero
19	40A	Equipo del sistema neumático con funciones combinadas, Desempañador de la luneta trasera, Funciones de cierre centralizado, Funciones del sistema de alarma antirrobo, Funciones del sensor de movimiento interior y sensor de remolque
20	40A	Vehículos gubernamentales, alimentación de fusibles:, Caja de Maxi Fusibles I, paso de rueda trasero derecho, (policía), Relé de alimentación, circuito 15, Caja de fusibles II, paso de rueda trasero derecho, (policía), [Versión Taxi]: Caja de fusibles de taxi (suministro de voltaje)

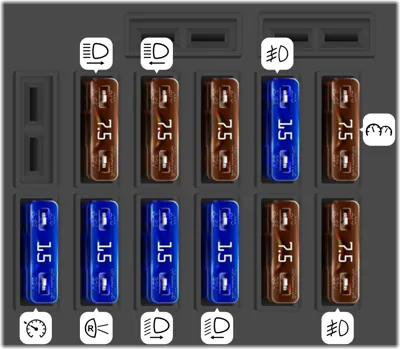

Caja de fusibles en el módulo de luces [volante a la izquierda]

N°	A	Descripción
2	7.5A	Luz de matrícula, Iluminación del tablero de instrumentos, Iluminación de símbolos, Control automático del alcance de los faros
3	15A	Luz antiniebla izquierda, Luz antiniebla derecha
4	7.5A	Luz de estacionamiento delantera derecha, Luz trasera derecha
5	7.5A	Luz de carretera izquierda
6	7.5A	Luz de carretera derecha, Lámpara indicadora de luz de carretera
7	15A	Interruptor de luz de freno, Control de crucero
8	15A	Luces de reversa, Lámpara de señal de giro, Control del limpiaparabrisas trasero [modelo 210 T-model], Control de atenuación del espejo retrovisor, Control de ayuda al estacionamiento
9	15A	Luz de cruce derecha
10	15A	Luz de cruce izquierda
11	7.5A	Luz de estacionamiento delantera izquierda, Luz trasera izquierda
12	7.5A	Luz antiniebla trasera
