Caja de fusibles en el compartimiento del motor (Lado izquierdo)

N°	A	Descripción
1	15A	Encendedor delantero
2	7.5A	Unidad de operación/pantalla con unidad de control [Japón]
3	15A	Interruptor combinado, Interruptor de luces bajas, Interruptor de limpiaparabrisas con limpieza de un toque, Interruptor de limpiaparabrisas, Luz del compartimiento de guantes
4	10A	Tablero de instrumentos, Calefacción automática (HAU): Unidad de control de botón HEAT, Doble válvula, Bomba de circulación de refrigerante, Aire acondicionado o, para EE. UU., Tempmatic, Unidad de control de botón de aire acondicionado, Bomba de circulación de refrigerante, Doble válvula, Aire acondicionado automático: Módulo de control y operación AAC, Unidad de operación/pantalla con unidad de control [Japón]
5	15A	Luz adicional de señal de giro izquierda, Luz adicional de señal de giro derecha
6	15A	Encendedor delantero (al convertir de circuito 15R a circuito 30 a solicitud del cliente)
7	15A	Tablero de instrumentos, [Calefacción automática (HAU)]: Unidad de control de botón HEAT, Ventilador del ventilador, Válvula de cambio de aleta de aire fresco/recirculado. [Aire acondicionado, Tempmatic]: Ventilador del ventilador, Unidad de control de botón de aire acondicionado, Válvula de cambio de aleta de aire fresco/recirculado. [Aire acondicionado automático]: Módulo de control y operación AAC, Sensor de emisiones, [Motor 104, 111]: Unidad de control HFM-SFI a través del relé del acelerador electrónico (EFP), Unidad de operación/pantalla con unidad de control [Japón]. [Versión taxi]: Taxímetro
9	15A	Unidad de control de bloqueo de dirección eléctrica
10	7.5A	[hasta 31.5.98]: Indicador y lámpara de advertencia de airbag
10	10A	[a partir de 1.6.98]: Indicador y lámpara de advertencia de airbag, Unidad de control de sistemas de retención
11	15A	Caja de conectores del área de carga, Radio [a partir de 1.6.98], Panel de control de radio y navegación [a partir de 1.6.98], Procesador de navegación [a partir de 1.6.98], Transmisor/receptor CTEL
12	10A	Unidad de control del asiento calefaccionado delantero (HS), Unidad de control del asiento calefaccionado trasero (HS), Solenoide de ajuste cómodo del cinturón de seguridad del asiento delantero izquierdo, Solenoide de ajuste cómodo del cinturón de seguridad del asiento delantero derecho, Interruptor para persiana eléctrica para la ventana trasera (consola central)
13	10A	Sensor de airbag lateral del lado del conductor, Sensor de airbag lateral del lado del pasajero delantero, Unidad de control de sistemas de retención [a partir de 1.6.98], Unidad de control del retractor de tensión de emergencia del cinturón de seguridad (GUS) con airbag (AB), Sensor de reconocimiento de ocupación de asiento del pasajero y asiento infantil
14		Relé del motor del limpiaparabrisas de la puerta trasera, Interruptor del espejo exterior con función de plegado/desplegado, Unidad de control del sistema de autorización de conducción por infrarrojos, Punto de separación de ambulancia
15	15A	[Motor 602, 611]: Interruptor de refuerzo del calentador, Lámpara de faro de xenón: Unidad de control de ajuste de rango de faros, Unidad de control del sistema Parktronic
16	15A	Unidad de control de la puerta delantera del lado del conductor
16	20A	Unidad de control de la puerta delantera del lado del conductor
17	20A	Unidad de calefacción de refuerzo del calentador STH o temporizador de calefacción estacionaria, Unidad de control del sistema de autorización de conducción por infrarrojos, [Motores 602, 611, 612, 613]: Unidad de calefacción de refuerzo del calentador STH
18	15A	Relé de retroalimentación de cierre
18	20A	Unidad de control de la puerta trasera del lado del conductor
19	10A	[Motor 111]: Bobinas de encendido
19	15A	Relé de unidad de aire adicional, Unidad de ventilador de aceite de transmisión, Unidad de ventilador adicional para refrigerante o aceite de transmisión
20	50A	Unidad de control del ventilador de succión eléctrico del motor y aire acondicionado
20	30A	Unidad de control del ventilador adicional
21	-	Repuesto
23	7.5A	Transmisor/receptor CTEL, Unidad de control TELE AID, Unidad de control de llamada de emergencia, Unidad de control de cambio de frecuencia, Interfaz CTEL
26	-	Repuesto

Caja de fusibles debajo del asiento trasero

N°	A	Descripción
1	20A	Unidad de control de la puerta delantera del lado del pasajero
2	-	Modelo de control de la puerta del lado del pasajero trasero
3	7.5A	Unidad de control del panel de control inferior, Luz interior trasera, [Modelos 210.0, 210.6]: Luz del maletero, [Modelo 210.2]: Luz interior del pilar D izquierdo, Luz interior del pilar D derecho, [Versión taxi]: Luz de cúpula trasera izquierda, Luz de cúpula trasera derecha, Luz interior trasera, Unidad de control del amplificador de luces interiores [solo modelo 210.2]
4	25A	Unidad de control del panel de control superior
5	25A	Equipo del sistema neumático con funciones combinadas, Sistema de alarma antirrobo (ATA): Bocina de señal de alarma, a través de la unidad de control neumático con funciones combinadas, Panel de radio y navegación, Procesador de navegación, Reproductor de CD con cambiador (en el compartimento de equipaje), a través del panel de control de radio o radio y navegación, [Sistema de comunicación/navegación (CNS)]: Receptor y amplificador (en el compartimento de equipaje)
6	25A	[Motor 111, 112, 113]: Bomba de combustible, a través del relé de bombas de combustible
7	20A	[Modelo 210.2]: Asistencia de cierre de puerta trasera
8	25A	Paquete de memoria (asiento del conductor, columna de dirección, espejos), solo vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero izquierdo con memoria
9	25A	Paquete de memoria (asiento del conductor, columna de dirección, espejos), solo vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero izquierdo con memoria
10	10A	Caja de refrigerador (a solicitud del cliente), [Sistema de información y comunicación, con versión japonesa]: Reproductor de CD con cambiador (en el maletero), Suministro de voltaje del amplificador de antena, Sintonizador de TV, Procesador de navegación, Relé de alivio, circuito 15
11	7.5A	Sistema de alarma antirrobo (ATA): Bocina de señal de alarma con batería adicional, Sensor de inclinación ATA [solo USA]. Control de nivel en el eje trasero con ADS, o Programa Electrónico de Estabilidad (ESP) [con motores 112, 113 y 606]: Sensor de ángulo de dirección, Monitoreo interior [solo con ATA]: Sensor de inclinación ATA, Unidad transmisora y receptora del sensor de movimiento interior izquierdo, infrarrojo (IR)(210.2), Unidad transmisora y receptora del sensor de movimiento interior derecho, infrarrojo (IR) (210.2), Unidad transmisora y receptora del sensor de movimiento interior (solo 210.0, 210.6)
12	25A	Enchufe de remolque de 13 pines, PIN 9
13	25A	Asiento delantero del pasajero ajustable eléctricamente con memoria, en vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero derecho con memoria, Unidad de control de ajuste del asiento delantero izquierdo con memoria
14	25A	Asiento delantero del pasajero ajustable eléctricamente con memoria, en vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero derecho con memoria (N32/2)
15	7.5A	Sistema de navegación dinámica [hasta 31.5.98]: Grabadora de datos de tráfico; Red portátil MB/D CTEL [hasta 31.5.98]: Transmisor/receptor CTEL, también con red AMPS [USA], Interfaz de teléfono, con CTEL portátil AEG; Sistema de información/comunicaciones (ICS): Conector de teléfono, circuito 15C [solo Japón], Sistema de navegación dinámica con CTEL portátil de red MB/D (D2B): Interfaz D2B de CTEL portátil, Guía de destino dinámica; Sistema de navegación dinámica con CTEL portátil de red (D2B): Interfaz D2B de CTEL portátil, Interfaz de teléfono; Preinstalación de teléfono CTEL de red D: Interfaz CTEL; CTEL de red D portátil (D2B): Interfaz D2B de CTEL portátil; Sistema de llamada de emergencia TELE AID (D2B): Unidad de control TELE AID, Sistema de llamada de emergencia EMERGENCY CALL [con versión USA o versión japonesa]: Unidad de control de llamada de emergencia. [Sistema de control de voz (VCS)]: Transmisor/receptor CTEL [hasta 31.5.98], Unidad de control del sistema de control de voz [a partir de 1.6.98]; Monitor de presión de neumáticos: Unidad de control TPM [RDK]
16	25A	Sistema de sonido: Amplificador para sistema de sonido
17	20A	Asientos calefaccionados eléctricos para el asiento trasero izquierdo y derecho: Unidad de control del asiento trasero calefaccionado (HS)
18	20A	Asientos delanteros calefaccionados izquierdo y derecho: Unidad de control del asiento delantero calefaccionado (HS)
19	40A	Equipo del sistema neumático con funciones combinadas, Desempañador de la ventana trasera, Funciones de cierre centralizado, Funciones del sistema de alarma antirrobo, Funciones del sensor de movimiento interior y sensor de remolque
20	40A	Vehículos gubernamentales, alimentación de fusibles:, Caja de fusibles Maxi I, paso de rueda trasero derecho, (policía), Relé de alimentación, circuito 15, Caja de fusibles II, paso de rueda trasero derecho, (policía), [Versión taxi]: Caja de fusibles de taxi (suministro de voltaje)

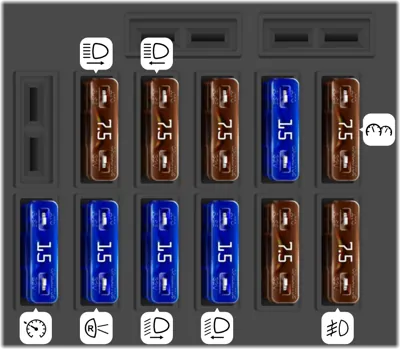

Caja de fusibles en el módulo de luz [volante a la izquierda]

N°	A	Descripción
2	7.5A	Luz de la placa de matrícula, Iluminación del tablero de instrumentos, Iluminación de símbolos, Control automático del rango de los faros
3	15A	Luz antiniebla izquierda, Luz antiniebla derecha
4	7.5A	Luz de estacionamiento delantera derecha, Luz trasera derecha
5	7.5A	Luz alta izquierda
6	7.5A	Luz alta derecha, Indicador de luz alta
7	15A	Interruptor de luz de freno, Control de crucero
8	15A	Luz de reversa, Luz de señal de giro, Control del limpiaparabrisas trasero [modelo 210 T-model], Control de atenuación del espejo retrovisor, Control de asistencia de estacionamiento
9	15A	Luz baja derecha
10	15A	Luz baja izquierda
11	7.5A	Luz de estacionamiento delantera izquierda, Luz trasera izquierda
12	7.5A	Luz antiniebla trasera
