Mercedes Benz CLASE E / Fusibles 1999

Caja de fusibles del compartimento del motor (Lado izquierdo)

Caja de fusibles del compartimento del motor (Lado izquierdo)
N°ADescripción
1 15A [hasta 31.5.99]: Encendedor de cigarrillos delantero
2 7.5A [hasta 31.5.99]: Unidad de operación/visualización con unidad de control (Japón)
2 15A [a partir de 1.6.99]: Encendedor de cigarrillos delantero
3 15A Interruptor combinado, Interruptor de luz baja, Interruptor del limpiaparabrisas con barrido de un toque, Interruptor del limpiaparabrisas, Lámpara de la guantera
4 10A Tablero de instrumentos, Calefactor automático (HAU), [hasta 31.5.99]: Unidad de control de botón pulsador HEAT, Duoválvula, Bomba de circulación de refrigerante, Aire acondicionado o, para EE. UU., Tempmatic, Unidad de control de botón pulsador del aire acondicionado, Bomba de circulación de refrigerante, Duoválvula, Aire acondicionado automático: Módulo de control y operación AAC, [hasta 31.5.99]: Unidad de operación/visualización con unidad de control (Japón), Motores 111, 112, 113 y Programa Electrónico de Estabilidad (ESP), [a partir de 1.6.99]: Sensor de ángulo de dirección
5 15A [a partir de 1.6.99]: Encendedor de cigarrillos delantero (al convertir del circuito 15R al circuito 30 a solicitud del cliente)
6 15A [hasta 31.5.99]: Encendedor de cigarrillos delantero (al convertir del circuito 15R al circuito 30 a solicitud del cliente)
7 15A Tablero de instrumentos, [Calefactor automático (HAU), hasta 31.5.99]: Control de botón pulsador HEAT Ventilador soplador, Válvula de conmutación de aleta de aire fresco/recirculado. [Aire acondicionado, Tempmatic]: Ventilador soplador, Unidad de control de botón pulsador del aire acondicionado, Válvula de conmutación de aleta de aire fresco/recirculado. [Aire acondicionado automático]: Módulo de control y operación AAC, Sensor de emisiones, (Motor 104, 111): Unidad de control HFM-SFI a través del relé del acelerador electrónico (EFP), Versión taxi: Taxímetro, [hasta 31.5.99]: Unidad de operación/visualización con unidad de control (Japón)
9 15A Unidad de control de bloqueo de dirección eléctrico
10 10A [a partir de 1.6.98]: Lámpara indicadora y de advertencia del airbag, Unidad de control de sistemas de retención
11 15A Caja de conectores del área de carga, Radio, Panel de control de radio y navegación, Procesador de navegación, Transmisor/receptor CTEL [hasta 31.5.99], Relé de ajuste del asiento del conductor [a partir de 1.6.99], Relé de ajuste del asiento del pasajero delantero [a partir de 1.6.99]
12 10A Unidad de control del asiento delantero calefaccionado (HS), Unidad de control del asiento trasero calefaccionado (HS), Solenoide de ajuste de confort del cinturón de seguridad delantero izquierdo, Solenoide de ajuste de confort del cinturón de seguridad delantero derecho, Interruptor para persiana enrollable eléctrica de la ventana trasera (consola central), Relé del motor del limpiaparabrisas de la puerta trasera [a partir de 1.6.99]
13 10A Sensor de airbag lateral del lado del conductor, Sensor de airbag lateral del lado del pasajero delantero, Unidad de control de sistemas de retención, Unidad de control del retractor tensor de emergencia del cinturón de seguridad (GUS) con airbag (AB)], Sensor de ocupación del asiento del pasajero y reconocimiento de asiento infantil
14 Relé del motor del limpiaparabrisas de la puerta trasera [hasta 31.5.99], Interruptor del espejo exterior con función de plegado/desplegado del espejo, Unidad de control del sistema de autorización de conducción por infrarrojos, Punto de separación de ambulancia, Relé para el circuito de alimentación 15 [a partir de 1.6.99], Unidad de control del monitor de presión de neumáticos [a partir de 1.6.99]
15 15A Bloqueo de reversa y solenoide de bloqueo de trinquete de estacionamiento, [Motor 602, 611]: Interruptor del calentador auxiliar, Lámpara de faro de xenón: Unidad de control de ajuste del alcance del faro, Unidad de control del sistema Parktronic
16 15A [hasta 31.5.99]: Unidad de control de la puerta delantera del lado del conductor
16 20A [a partir de 1.6.99]: Unidad de control de la puerta delantera del lado del conductor
17 20A Unidad de calefacción STH o calentador auxiliar, Temporizador del calentador estacionario, Unidad de control del sistema de autorización de conducción por infrarrojos
18 15A Relé de retroalimentación de cierre
18 20A Unidad de control de la puerta trasera del lado del conductor, Relé de retroalimentación de cierre [a partir de 1.6.99]
19 10A [Motor 111]: Bobinas de encendido
19 15A [Motor 104, Motor 119]: Bobinas de encendido [hasta 28.2.97], [a partir de 1.3.97 hasta 31.5.99]: Relé de la unidad de aire adicional, Unidad de ventilador de aceite de transmisión, Unidad de ventilador adicional para refrigerante o aceite de transmisión
19 40A [a partir de 1.6.99]: Bomba de alta presión y retorno, ASR/SPS (dirección asistida sensible a la velocidad), Bomba de alta presión y retorno, Unidad de control ESP, SPS y BAS
20 50A Unidad de control del ventilador de succión eléctrico del motor y aire acondicionado [hasta 31.5.99], con motor 111ME, 112: Unidad de control del ventilador de succión eléctrico del motor y aire acondicionado [a partir de 1.6.99]
20 30A [motor 113, 613]: Unidad de control del ventilador de succión eléctrico del motor y aire acondicionado [a partir de 1.6.99]
20 70A [motores 611, 612]: Unidad de control del ventilador de succión eléctrico del motor y aire acondicionado [a partir de 1.6.99]
21 - Repuesto
23 7.5A Unidad de control TELE AID [hasta 31.5.00], Unidad de control de llamada de emergencia, Unidad de control de conmutación de frecuencia, Interfaz CTEL, Interfaz D2B CTEL portátil [a partir de 1.6.99], Interfaz D2B Guía dinámica de destino [a partir de 1.6.99]
26 - Repuesto

Caja de fusibles debajo del asiento trasero

Caja de fusibles debajo del asiento trasero
N°ADescripción
1 20A Unidad de control de la puerta delantera del lado del pasajero
2 Módulo de control de la puerta trasera del lado del pasajero
3 15A [Asientos delanteros de lujo, incl. calefacción y ventilación del asiento (a partir del 1.6.99)]: Regulador del soplador de ventilación del asiento delantero izquierdo, Regulador del soplador de ventilación del asiento delantero derecho
3 7.5A Unidad de control del panel de control inferior, Luz interior trasera, [Modelos 210.0, 210.6]: Luz del maletero, [Modelo 210.2]: Luz interior del pilar D izquierdo, Luz interior del pilar D derecho, [Versión taxi]: Luz de techo trasera izquierda, Luz de techo trasera derecha, Luz interior trasera, Unidad de control del amplificador de luces interiores [solo modelo 210.2]
4 25A Unidad de control del panel de control superior
5 25A Equipo del sistema neumático con funciones combinadas, Sistema de alarma antirrobo (ATA): Bocina de señal de alarma, a través de la unidad de control neumático con funciones combinadas, Radio [con fusible interno adicional de 10A – a partir del 1.6.99], Panel de radio y navegación, Procesador de navegación, Reproductor de CD con cambiador (en el maletero), a través del panel de control de radio o radio y navegación; [Sistema de comunicación/navegación (CNS)]: Receptor y amplificador (en el maletero), [Sistema de operación y visualización COMAND (a partir del 1.6.99)]: Unidad de control, visualización y operación COMAND, Amplificador de antena Ventana trasera inferior izquierda
6 25A [Motor 111, 112, 113]: Bomba de combustible, a través del relé de la bomba de combustible
7 20A [Modelo 210.2]: Asistencia de cierre de la puerta trasera
8 25A Paquete de memoria (asiento del conductor, columna de dirección, espejos), solo vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero izquierdo con memoria, [Vehículo con ajuste de asiento parcialmente eléctrico (a partir del 1.6.99)]: Grupo motor de ajuste de asiento parcialmente eléctrico del lado del conductor
9 25A Paquete de memoria (asiento del conductor, columna de dirección, espejos), solo vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero izquierdo con memoria, [Vehículo con ajuste de asiento parcialmente eléctrico (a partir del 1.6.99)]: Grupo motor de ajuste de asiento parcialmente eléctrico del pasajero delantero
10 10A Caja refrigeradora (solicitud del cliente), [Sistema de información y comunicación, con versión japonesa (hasta el 31.5.99)]: Reproductor de CD con cambiador (en el maletero), Suministro de voltaje del amplificador de antena, Sintonizador de TV, Procesador de navegación, Relé de alivio, circuito 15, Sistema de operación y visualización COMAND [a partir del 1.6.99]: Sintonizador de TV
11 7.5A [hasta el 31.5.99]: Sistema de alarma antirrobo (ATA): Bocina de señal de alarma con batería adicional, Sensor de inclinación ATA (solo EE. UU.), Control de nivel en el eje trasero con ADS, o Programa Electrónico de Estabilidad (ESP), con motores 112, 113 y 606: Sensor de ángulo de dirección, Monitoreo interior (solo con ATA): Sensor de inclinación ATA, Unidad transmisora y receptora del sensor de movimiento interior izquierdo, infrarrojo (IR)(210.2), Unidad transmisora y receptora del sensor de movimiento interior derecho, infrarrojo (IR) (210.2), Unidad transmisora y receptora del sensor de movimiento interior (solo 210.0, 210.6), [a partir del 1.6.99]:[ Versión EE. UU.]: Interruptor de liberación de emergencia de la tapa del maletero (solo modelos 210.0, 210.6, a partir del 1.6.00), Programa Electrónico de Estabilidad (ESP): Sensor de ángulo de dirección, Monitoreo interior (solo con ATA): Transmisor y receptor del sensor de movimiento interior, Sensor de inclinación ATA
12 25A Toma de enganche de remolque de 13 pines, PIN 9
13 25A Asiento del pasajero delantero ajustable eléctricamente con memoria, en vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero derecho con memoria, Unidad de control de ajuste del asiento delantero izquierdo con memoria
14 25A Asiento del pasajero delantero ajustable eléctricamente con memoria, en vehículo con volante a la izquierda (LHD): Unidad de control de ajuste del asiento delantero derecho con memoria (N32/2)
15 7.5A Sistema de información/comunicaciones (ICS): Conector telefónico, circuito 15C [solo Japón], Sistema de navegación dinámica con red MB/D CTEL portátil (D2B): Interfaz D2B Guía de destino dinámica; Sistema de navegación dinámica con red CTEL portátil (D2B): Interfaz D2B CTEL portátil, Interfaz telefónica; Preinstalación telefónica red D CTEL portátil: Interfaz CTEL; Red D CTEL portátil (D2B): Interfaz D2B CTEL portátil; Sistema de llamada de emergencia TELE AID (D2B): Unidad de control TELE AID, Sistema de llamada de emergencia EMERGENCY CALL [con versión EE. UU. o versión japonesa]: Unidad de control de llamada de emergencia; [Sistema de control por voz (VCS)]: Unidad de control del sistema de control por voz; Monitor de presión de neumáticos: Unidad de control TPM [RDK]
16 25A Sistema de sonido: Amplificador para sistema de sonido
17 20A Asientos calefaccionados eléctricos para asiento trasero izquierdo y derecho: Unidad de control del asiento trasero calefaccionado (HS)
18 20A Asientos delanteros calefaccionados izquierdo y derecho: Unidad de control del asiento delantero calefaccionado (HS)
19 40A Equipo del sistema neumático con funciones combinadas, Desempañador de la ventana trasera, Funciones de cierre centralizado, Funciones del sistema de alarma antirrobo, Funciones del sensor de movimiento interior y sensor de remolque
20 40A Vehículos gubernamentales, alimentación de fusibles:, Caja de Maxi Fusibles I, paso de rueda trasero derecho, (policía), Relé de alimentación, circuito 15, Caja de fusibles II, paso de rueda trasero derecho, (policía), [Versión taxi]: Caja de fusibles de taxi (suministro de voltaje)

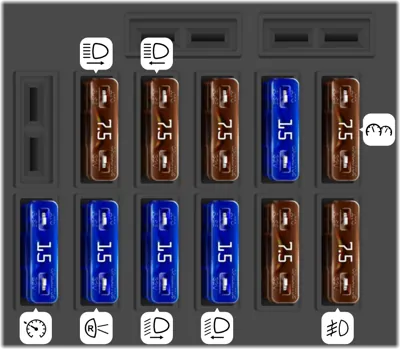

Caja de fusibles en el módulo de luces [dirección a la izquierda]

Caja de fusibles en el módulo de luces [dirección a la izquierda]
N°ADescripción
2 7.5A Luz de matrícula, Iluminación del tablero de instrumentos, Iluminación de símbolos, Control automático de alcance de faros
3 15A Luz antiniebla izquierda Luz antiniebla derecha
4 7.5A Luz de estacionamiento delantera derecha, Luz trasera derecha
5 7.5A Luz alta izquierda
6 7.5A Luz alta derecha, Lámpara indicadora de luz alta
7 15A Interruptor de luz de freno, Control de crucero
8 15A Luz de reversa, Luz de señal de giro, Control del limpiaparabrisas trasero [modelo 210 T-model], Control de atenuación del espejo retrovisor, Control de asistencia de estacionamiento
9 15A Luz baja derecha
10 15A Luz baja izquierda
11 7.5A Luz de estacionamiento delantera izquierda, Luz trasera izquierda
12 7.5A Luz antiniebla trasera
