Mercedes Benz CLASE E / Fusibles 2011

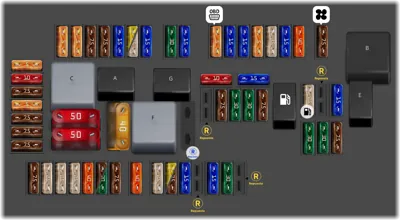

Caja de Fusibles del Maletero

Caja de Fusibles del Maletero
N°ADescripción
- Relé del circuito 15
- Relé del circuito 15R (1)
- Relé del calefactor de la ventana trasera
- [Válido para motor diésel]: Relé de la bomba de combustible
- Relé del limpiaparabrisas del portón trasero
- Relé de ajuste del asiento
- Relé del circuito 15R (2)
37 7.5A Solenoide del reposacabezas NECK-PRO del asiento del conductor Solenoide del reposacabezas NECK-PRO del asiento del acompañante
38 15A [Válido para el modelo 212.2]: Motor del limpiaparabrisas del portón trasero
39 30A [Válido para vehículos con volante a la derecha] Unidad de control de la puerta delantera izquierda
40 - Repuesto
41 30A [Válido para vehículos con volante a la izquierda] Unidad de control de la puerta delantera derecha
42 25A Relé de la bomba de combustible, [Válido para motor 156, 271, 272, 273, 274, 276, 278, 642, 651]: Unidad de control del sistema de combustible
43 7.5A Módulo de comunicaciones de servicios telemáticos
44 30A Interruptor de ajuste de asiento parcialmente eléctrico del asiento del acompañante
45 30A Interruptor de ajuste de asiento parcialmente eléctrico del asiento del conductor
46 7.5A Amplificador de antena FM 1, AM, CL [ZV] y KEYLESS-GO, Amplificador de antena 1 de la ventana trasera, Antena DAB banda III, Sirena de alarma, Unidad de control de protección interior y protección antirremolque, Válido a partir del 01.06.2011 en motor 157, 276, 278: Relé de la bomba de circulación de refrigerante
47 - Repuesto
48 - Repuesto
49 40A Calefactor de la ventana trasera
50 50A Retractor tensor de emergencia reversible delantero derecho
51 50A Retractor tensor de emergencia reversible delantero izquierdo
52 - Repuesto
53 30A Unidad de control de reconocimiento de remolque
54 15A Unidad de control de reconocimiento de remolque
55 - Repuesto
56 15A Toma de remolque
57 20A Unidad de control de reconocimiento de remolque
57 7.5A Convertidor de voltaje de la moldura del umbral de la puerta iluminada delantera izquierda, Convertidor de voltaje de la moldura del umbral de la puerta iluminada delantera derecha
58 25A Unidad de control de reconocimiento de remolque
59 7.5A Sensor DISTRONIC (DTR) del parachoques delantero izquierdo, Sensor DISTRONIC (DTR) del parachoques delantero derecho
60 7.5A Bomba neumática del asiento multicontorno
60 30A Bomba neumática del asiento multicontorno dinámico
61 40A Unidad de control de la tapa del maletero, Unidad de control del portón trasero
62 25A Unidad de control del asiento del conductor
63 25A Unidad de control del calefactor del asiento trasero
64 25A Unidad de control del asiento del acompañante
65 7.5A Unidad de control del calefactor del volante
66 7.5A Motor del ventilador trasero
67 40A Unidad de control del amplificador del sistema de sonido
68 15A Unidad de control AIRmatic Unidad de control de nivelación electrónica del eje trasero
69 25A Amplificador del altavoz de graves trasero
70 5A Unidad de control del monitor de presión de neumáticos
71 15A Toma de corriente interior del vehículo, delantera; Encendedor de cigarrillos delantero con iluminación del cenicero
72 15A Toma de corriente del área de carga
73 5A Conector de diagnóstico, Receptor de control remoto por radio del calefactor estacionario, [Válido con transmisión 722.930/931]: Unidad de control del modo de transmisión
74 15A Unidad de control KEYLESS-GO, Unidad de control del convertidor DC/AC (a partir del 01.12.2011)
75 20A Unidad de calefactor estacionario
75 25A [Válido para motor 156]: Relé del motor del ventilador del enfriador de aceite
76 15A Portavasos trasero, Toma de corriente de la consola central trasera, Conexión eléctrica USB trasera
77 7.5A Portavasos trasero, Unidad de control del sistema de detección de peso (WSS), [Válido para vehículos de China, Corea del Sur]: Procesador de navegación
78 7.5A Unidad de control de la interfaz multimedia, Unidad de conexión multimedia
79 5A Unidad de control del sistema de sensores de video y radar
80 5A Unidad de control del sistema de estacionamiento
81 5A Amplificador/compensador de antena del sistema de telefonía celular, Conector eléctrico del teléfono móvil, Procesador de navegación
82 10A Regulador del ventilador de ventilación del asiento delantero izquierdo, Regulador del ventilador de ventilación del asiento delantero derecho
83 7.5A Manguito conector del circuito 15R, Unidad de control del sistema de llamada de emergencia, [Versión Japón]: Unidad de control de cobro electrónico de peaje
84 5A Módulo de fuente de alimentación de la cámara de reversa, Unidad de control de radiodifusión de audio digital, Unidad de control de la cámara de reversa, Unidad de control de radio digital de audio satelital (SDAR)
85 7.5A Sintonizador de TV (analógico/digital), Sintonizador de TV digital
86 7.5A Reproductor de DVD, Pantalla trasera izquierda, Pantalla trasera derecha
87 7.5A Unidad de control del sistema de llamada de emergencia, Unidad de control multifunción de vehículo especial (SVMCU), [Motor 157, 274, 276, 278]: Relé de la bomba de circulación de refrigerante (a partir del 01.06.2011)
88 15A [Válido con transmisión 722.9]: Módulo servo inteligente para DIRECT SELECT
89 30A Unidad de control de reconocimiento de remolque, Unidad de control multifunción de vehículo especial (SVMCU), [Motor 157]: Unidad de control del sistema de combustible,
90 40A Relé de la bomba de circulación de refrigerante, Válido para motor 642.8 con BlueTEC: Bloque de fusibles AdBlue
91 10A [Válido para transmisión 722 con función ECO start/stop]: Unidad de control SAM delantera con módulo de fusibles y relés
92 15A Unidad de control del convertidor DC/AC (hasta el 30.11.2011)

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- 15A Bocina de fanfarria izquierda, Bocina de fanfarria derecha
- 15A Bocina de fanfarria izquierda, Bocina de fanfarria derecha
- Relé del circuito 15
- Relé del circuito 15R
- Relé del calefactor de la posición de estacionamiento del limpiaparabrisas
- Relé del circuito 50 del motor de arranque
- Relé de la bocina
- [Válido para motor 272]: Relé de inyección de aire secundario
- Relé del circuito 87 del motor
1 25A [Válido para vehículo con volante a la izquierda]: Unidad de control del Programa Electrónico de Estabilidad, Unidad de control del Programa Electrónico de Estabilidad Premium, [Híbrido]: Unidad de control del sistema de frenado regenerativo, [vehículos con volante a la derecha]: Regulador del ventilador
2 30A [Vehículos con volante a la derecha]: Unidad de control de la puerta trasera izquierda
3 30A [Vehículos con volante a la izquierda]_ Unidad de control de la puerta trasera derecha
4 20A [Válido con motor 157]: Unidad de control del sistema de combustible,
5 7.5A Interruptor de luces exteriores del tablero de instrumentos, Unidad de control SAM trasera con módulo de fusibles y relés
6 10A [Motor diésel}: Unidad de control CDI, [Motor de gasolina]: Unidad de control ME-SFI, [Motor 271.958, 274.920]: Unidad de control GNC
7 20A Motor de arranque
8 7.5A Unidad de control del sistema de retención suplementario
9 15A Toma de corriente de la guantera
10 30A Motor del limpiaparabrisas, Calefactor de la posición de estacionamiento del limpiaparabrisas
11 7.5A Pantalla Audio/COMAND, Panel de control Audio/COMAND, Módulo de navegación, Cuna para módulo de navegación, Motor del ventilador COMAND
12 7.5A Unidad de control y operación ACC, Unidad de control del panel de control superior, [Válido para transmisión 722, 724, 725]: Botón de modo de transmisión de la transmisión automática. [AIRMATIC]: Grupo de botones de suspensión
13 7.5A Unidad de control del módulo del tubo de la columna de dirección. Cámara multifunción, Cámara multifunción estéreo
14 7.5A Unidad de control del Programa Electrónico de Estabilidad, Unidad de control del Programa Electrónico de Estabilidad Premium
15 7.5A Unidad de control del sistema de retención suplementario
16 5A Híbrido: Compresor eléctrico de refrigerante Válido con transmisión 722.930/931: INTERFAZ DIRECT SELECT Válido para transmisión 722 (excepto 722.930/931): Unidad de control del módulo selector de palanca electrónico
17 30A Unidad de control del panel de control superior, Módulo de control del techo corredizo panorámico
18 7.5A Interruptor de luces exteriores Híbrido: Unidad de control de electrónica de potencia, Grupo de interruptores del tablero de instrumentos, Unidad de control del panel de control superior, [Válido para transmisión 722 con ECO start/stop]: Relé de la bomba auxiliar de aceite de la transmisión
19 20A [Válido excepto transmisión 722.9]: Unidad de control de bloqueo de encendido electrónico, Unidad de control de bloqueo de dirección eléctrico
20 40A [Vehículo con volante a la izquierda]: Unidad de control del Programa Electrónico de Estabilidad, Unidad de control del Programa Electrónico de Estabilidad Premium, [Válido para vehículo con volante a la izquierda, Híbrido]: Unidad de control del sistema de frenado regenerativo
21 7.5A Reconocimiento de ocupación del asiento del pasajero delantero y ACSR, Unidad de control del sistema de detección de peso (WSS); [excepto Híbrido]: Interruptor de luces de freno; [Híbrido]: Interruptor de luces de freno híbrido, Conmutado a través del interruptor de la lámpara de la guantera, Lámpara de la guantera
22 15A [Válido para motor de ventilador de 650, 800 W]: Motor del ventilador para motor de combustión interna y aire acondicionado con control integrado; [Válido para motor 156]: Conector eléctrico para mazo de cables interior y mazo de cables del motor, Manguito conector del circuito 87 M2e; [Válido para motor 157, 271, 272, 273, 274, 276, 278]: Conector eléctrico para mazo de cables interior y mazo de cables del motor; [Válido para motor 271, 272.98, 274.9, 276 y motor 651 (excepto con 4MATIC)]: Actuador de persianas del radiador; [Válido para motor 642, 651]: Unidad de control CDI, Conector eléctrico para mazo de cables interior y mazo de cables del motor
23 20A [Motor diésel]: Unidad de control SAM trasera con módulo de fusibles y relés, [Válido para motor 271, 642, 651]: Manguito conector del circuito 87 Mle, [Válido para motor 156, 157, 271, 272, 273, 274, 276, 278, 642, 651]: Conector eléctrico para mazo de cables interior y mazo de cables del motor, [Válido para motor 271]: Unidad de control ME-SFI
24 15A [Válido para motor 156, 157, 271, 272, 273, 274, 276, 278, 642, 651]: Conector eléctrico para mazo de cables interior y mazo de cables del motor, [Motor diésel]: Unidad de control CDI, [Motor de gasolina]: Unidad de control ME-SFI, [Válido para motor 271.958, 274.920]: Unidad de control GNC
25 15A [Válido para motor 642, 651 con BlueTEC]: Unidad de control de óxidos de nitrógeno aguas abajo del filtro de partículas diésel, Unidad de control de óxidos de nitrógeno aguas abajo del catalizador SCR, Unidad de control del sensor de partículas de hollín; [Válido para motor de gasolina]: Unidad de control ME-SFI; / [Híbrido]: Relé de la bomba de circulación de refrigerante de enfriamiento de la transmisión, Relé de la bomba de circulación de refrigerante de electrónica de potencia HÍBRIDA, [Válido para motor 156]: Manguito conector, circuito 87 M3e
26 20A Radio, Radio con sistema de piloto automático, Unidad controladora COMAND
27 7.5A [Motor de gasolina]: Unidad de control ME-SFI. [Motor diésel]: Unidad de control CDI, Unidad de control de bloqueo de encendido electrónico, [Válido para motor 271.958, 274.920]: Unidad de control GNC
28 7.5A Tablero de instrumentos
29 10A Unidad de lámpara delantera derecha
30 10A Unidad de lámpara delantera izquierda
32 40A [Válido para motor 272]: Bomba de aire eléctrica
33 10A [Válido para transmisión 722.6]: Unidad de control de la transmisión electrónica, [Válido para transmisión 722.9, 724, 725]: Unidad controladora de control de transmisión totalmente integrada
34 7.5A [Válido para motor 156, 271, 272, 273, 642, 651]: Unidad de control del sistema de combustible
35 7.5A [Híbrido]: Relé de suministro de energía de la unidad de control HÍBRIDA
36 7.5A Unidad de control Night View Assist, Unidad controladora eléctrica DISTRONIC
