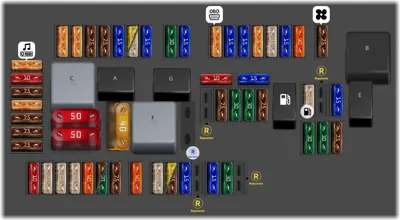

Caja de fusibles del maletero
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del circuito 15 | ||
| - | Relé del circuito 15R (1) | ||
| - | Relé de la calefacción de la luneta trasera | ||
| - | [Válido para motor diésel]: Relé de la bomba de combustible | ||
| - | Relé del limpiaparabrisas del portón trasero | ||
| - | Relé de ajuste de asientos | ||
| - | Relé del circuito 15R (2) | ||
| 37 | 7.5A | Solenoide del reposacabezas NECK-PRO del asiento del conductor Solenoide del reposacabezas NECK-PRO del asiento del acompañante | |
| 38 | 15A | [Válido para el modelo 212.2]: Motor del limpiaparabrisas del portón trasero | |
| 39 | 30A | [Válido para volante a la derecha]: Unidad de control de la puerta delantera izquierda | |
| 40 | - | Repuesto | |
| 41 | 30A | [Válido para vehículos con volante a la izquierda]: Unidad de control de la puerta delantera derecha | |
| 42 | 25A | Relé de la bomba de combustible, [Válido para motores 156, 271, 272, 273, 274, 276, 278, 642, 651]: Unidad de control del sistema de combustible | |
| 43 | 7.5A | Módulo de comunicaciones de servicios telemáticos | |
| 44 | 30A | Interruptor de ajuste parcial eléctrico del asiento del acompañante | |
| 45 | 30A | Interruptor de ajuste parcial eléctrico del asiento del conductor | |
| 46 | 7.5A | Amplificador de antena FM 1, AM, CL [ZV] y KEYLESS-GO, Amplificador de antena 1 de la luneta trasera, Antena DAB banda III, Sirena de alarma, Unidad de control de protección del habitáculo y protección antirremolque, [motores 157, 276, 278]: Relé de la bomba de circulación de refrigerante | |
| 47 | - | Repuesto | |
| 48 | - | Repuesto | |
| 49 | 40A | Calefacción de la luneta trasera | |
| 50 | 50A | Tensor de emergencia reversible delantero derecho | |
| 51 | 50A | Tensor de emergencia reversible delantero izquierdo | |
| 52 | - | Repuesto | |
| 53 | 30A | Unidad de control de reconocimiento de remolque | |
| 54 | 15A | Unidad de control de reconocimiento de remolque | |
| 55 | - | Repuesto | |
| 56 | 15A | Toma de remolque | |
| 57 | 20A | Unidad de control de reconocimiento de remolque | |
| 57 | 7.5A | Convertidor de voltaje de la moldura iluminada del umbral de la puerta delantera izquierda, Convertidor de voltaje de la moldura iluminada del umbral de la puerta delantera derecha | |
| 58 | 25A | Unidad de control de reconocimiento de remolque | |
| 59 | 7.5A | Sensor DISTRONIC (DTR) del parachoques delantero izquierdo, Sensor DISTRONIC (DTR) del parachoques delantero derecho | |
| 60 | 7.5A | Bomba neumática del asiento multicontorno | |
| 60 | 30A | Bomba neumática del asiento multicontorno dinámico | |
| 61 | 40A | Unidad de control de la tapa del maletero, Unidad de control del portón trasero | |
| 62 | 25A | Unidad de control del asiento del conductor | |
| 63 | 25A | Unidad de control de la calefacción de los asientos traseros | |
| 64 | 25A | Unidad de control del asiento del acompañante | |
| 65 | 10A | Unidad de control del módulo del tubo de la columna de dirección | |
| 66 | 7.5A | Motor del soplador trasero | |
| 67 | 40A | Unidad de control del amplificador del sistema de sonido | |
| 68 | 15A | Unidad de control AIRmatic Unidad de control electrónica de nivel del eje trasero | |
| 69 | 25A | Amplificador de altavoz de bajos trasero | |
| 70 | 5A | Unidad de control del monitor de presión de neumáticos | |
| 71 | 15A | Toma de corriente del interior del vehículo, delantera; Encendedor delantero con iluminación del cenicero | |
| 72 | 15A | Toma de corriente del área de carga | |
| 73 | 5A | Conector de diagnóstico, Receptor de control remoto por radio de la calefacción estacionaria, Válido con transmisión 722.930/931: Unidad de control del modo de transmisión | |
| 74 | 15A | Unidad de control KEYLESS-GO, Unidad de lámpara delantera derecha, Unidad de lámpara delantera izquierda, Unidad de control del convertidor CC/CA | |
| 75 | 20A | Unidad de calefacción estacionaria, [con faros LED dinámicos]: Unidad de lámpara delantera izquierda Unidad de lámpara delantera derecha | |
| 75 | 25A | [Válido para motor 156]: Relé del motor del ventilador del enfriador de aceite | |
| 76 | 15A | Portavasos trasero, toma de corriente de la consola central trasera, conexión eléctrica USB trasera | |
| 77 | 7.5A | Portavasos trasero, [Válido para vehículos de China y Corea del Sur]: Procesador de navegación | |
| 78 | 7.5A | Unidad de control de interfaz de medios, Unidad de conexión multimedia | |
| 79 | 5A | Unidad de control del sistema de sensores de vídeo y radar, Unidad de control de la pasarela del chasis | |
| 80 | 5A | Unidad de control del sistema de estacionamiento | |
| 81 | 5A | Amplificador / compensador de antena del sistema de telefonía móvil, Conector eléctrico de teléfono móvil, Procesador de navegación | |
| 82 | 10A | Regulador del soplador de ventilación del asiento delantero izquierdo, Regulador del soplador de ventilación del asiento delantero derecho | |
| 83 | 7.5A | Manguito conector del circuito 15R, Unidad de control del sistema de llamada de emergencia, [Versión Japón]: Unidad de control de cobro electrónico de peajes | |
| 84 | 5A | Módulo de alimentación de la cámara de reversa, Unidad de control de radiodifusión de audio digital, Cámara de reversa, Unidad de control de radio digital por satélite (SDAR), Unidad de control de cámara de 360° | |
| 85 | 7.5A | Unidad sintonizadora | |
| 86 | 7.5A | Reproductor de DVD, Pantalla trasera izquierda, Pantalla trasera derecha | |
| 87 | 7.5A | Unidad de control del sistema de llamada de emergencia, Unidad de control multifunción para vehículos especiales (SVMCU), Válido a partir del 01.06.2011 [Motores 157, 274, 276, 278]: Relé de la bomba de circulación de refrigerante, Módulo de comunicaciones de servicios telemáticos | |
| 88 | 15A | [Válido con transmisión 722.9]: Módulo servo inteligente para DIRECT SELECT | |
| 89 | 30A | Unidad de control de reconocimiento de remolque, Unidad de control multifunción para vehículos especiales (SVMCU), [con faros LED estáticos]: Unidad de lámpara delantera derecha, Unidad de lámpara delantera izquierda | |
| 90 | 40A | Relé de la bomba de circulación de refrigerante, Válido para motor 642.8 con BlueTEC: Bloque de fusibles AdBlue | |
| 91 | 10A | [Válido para transmisión 722 con función de parada y arranque ECO]: Unidad de control SAM delantera con módulo de fusibles y relés | |
| 92 | 15A | Unidad de control KEYLESS-GO, Módulo de conmutación trasero |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Bocina de fanfarria izquierda, Bocina de fanfarria derecha | |
| - | 15A | Bocina de fanfarria izquierda, Bocina de fanfarria derecha | |
| - | Relé del circuito 15 | ||
| - | Relé del circuito 15R | ||
| - | Relé de calefaccionado de la posición de estacionamiento del limpiaparabrisas | ||
| - | Relé del circuito 50 del arrancador | ||
| - | Relé de la bocina | ||
| - | [Válido para motor 272]: Relé de inyección de aire secundario | ||
| - | Relé del circuito 87 del motor | ||
| 1 | 25A | [Válido para vehículos con volante a la izquierda]: Unidad de control del Programa Electrónico de Estabilidad, Unidad de control del Programa Electrónico de Estabilidad Premium, [Híbrido]: Unidad de control del sistema de frenado regenerativo, [Vehículos con volante a la derecha]: Regulador del soplador | |
| 2 | 30A | [Vehículos con volante a la derecha]: Unidad de control de la puerta trasera izquierda | |
| 3 | 30A | [Vehículos con volante a la izquierda]: Unidad de control de la puerta trasera derecha | |
| 4 | 20A | [Válido con motor 157]: Unidad de control del sistema de combustible | |
| 5 | 7.5A | Tablero de instrumentos, Interruptor de luces exteriores, Unidad de control SAM trasera con módulo de fusibles y relés, Unidad de control del Programa Electrónico de Estabilidad, Unidad de control del Programa Electrónico de Estabilidad Premium | |
| 6 | 10A | [Motor diésel]: Unidad de control CDI, [Motor de gasolina]: Unidad de control ME-SFI, [Motor 271.958, 274.920]: Unidad de control de GNC | |
| 7 | 20A | Arrancador | |
| 8 | 7.5A | Unidad de control del sistema de sujeción suplementario | |
| 9 | 15A | Toma de corriente de la guantera | |
| 10 | 30A | Motor del limpiaparabrisas, Calefaccionado de la posición de estacionamiento del limpiaparabrisas | |
| 11 | 7.5A | Pantalla de Audio/COMAND, Panel de control de Audio/COMAND, Módulo de navegación, Soporte para módulo de navegación, Motor del ventilador COMAND | |
| 12 | 7.5A | Unidad de control y operación del aire acondicionado, Unidad de control del panel de control superior, [Válido para transmisión 722, 724, 725]: Botón de modo de transmisión automática. [AIRMATIC]: Grupo de botones de suspensión | |
| 13 | 7.5A | Unidad de control del módulo del tubo de la columna de dirección. Cámara multifunción, Cámara multifunción estéreo | |
| 14 | 7.5A | Unidad de control del Programa Electrónico de Estabilidad, Unidad de control del Programa Electrónico de Estabilidad Premium | |
| 15 | 7.5A | Unidad de control del sistema de sujeción suplementario | |
| 16 | 5A | Híbrido: Compresor de refrigerante eléctrico Válido con transmisión 722.930/931: INTERFAZ DIRECT SELECT, [Válido para transmisión 722 (excepto 722.930/931)]: Unidad de control del módulo de la palanca selectora electrónica | |
| 17 | 30A | Unidad de control del panel de control de techo, Módulo de control del techo corredizo panorámico | |
| 18 | 7.5A | Interruptor de luces exteriores Híbrido: Unidad de control de electrónica de potencia, Unidad de control del panel de control superior, [Válido para transmisión 722 con ECO start/stop]: Relé de la bomba auxiliar de aceite de la transmisión | |
| 19 | 20A | [Válido excepto transmisión 722.9]: Unidad de control de la cerradura de encendido electrónica, Unidad de control del bloqueo eléctrico de la dirección | |
| 20 | 40A | [Vehículo con volante a la izquierda]: Unidad de control del Programa Electrónico de Estabilidad, Unidad de control del Programa Electrónico de Estabilidad Premium, [Válido para vehículo con volante a la izquierda, Híbrido]: Unidad de control del sistema de frenado regenerativo | |
| 21 | 7.5A | Reconocimiento de ocupación del asiento del acompañante y ACSR, Unidad de control del sistema de detección de peso (WSS) | |
| 22 | 15A | [Válido para motor de ventilador con 650, 800 W]: Motor del ventilador para motor de combustión interna y aire acondicionado con control integrado; [Válido para motor 156]: Conector eléctrico para el mazo de cables interior y el mazo de cables del motor, Manguito conector del circuito 87 M2e; [Válido para motor 157, 271, 272, 273, 274, 276, 278]: Conector eléctrico para el mazo de cables interior y el mazo de cables del motor; [Válido para motor 271, 272.98, 274.9, 276 y motor 651 (excepto con 4MATIC)]: Actuador de las persianas del radiador; [Válido para motor 642, 651]: Unidad de control CDI, Conector eléctrico para el mazo de cables interior y el mazo de cables del motor | |
| 23 | 20A | [Motor diésel]: Unidad de control SAM trasera con módulo de fusibles y relés, [Válido para motor 271, 642, 651]: Manguito conector del circuito 87 Mle, [Válido para motor 156, 157, 271, 272, 273, 274, 276, 278, 642, 651]: Conector eléctrico para el mazo de cables interior y el mazo de cables del motor, [Válido para motor 271]: Unidad de control ME-SFI | |
| 24 | 15A | [Válido para motor 156, 157, 271, 272, 273, 274, 276, 278, 642, 651]: Conector eléctrico para el mazo de cables interior y el mazo de cables del motor, [Motor diésel]: Unidad de control CDI, [Motor de gasolina]: Unidad de control ME-SFI, [Válido para motor 271.958, 274.920]: Unidad de control de GNC | |
| 25 | 15A | [Válido para motor 642, 651 con BlueTEC]: Unidad de control de óxidos de nitrógeno aguas abajo del filtro de partículas diésel, Unidad de control de óxidos de nitrógeno aguas abajo del catalizador SCR, Unidad de control del sensor de partículas de hollín; [Válido para motor de gasolina]: Unidad de control ME-SFI; / [Híbrido]: Relé de la bomba de circulación de refrigerante para refrigeración de la transmisión, Relé de la bomba de circulación de refrigerante de la electrónica de potencia HYBRID, [Válido para motor 156]: Manguito conector, circuito 87 M3e | |
| 26 | 20A | Radio, Radio con sistema de piloto automático, Unidad de control COMAND | |
| 27 | 7.5A | [Motor de gasolina]: Unidad de control ME-SFI. [Motor diésel]: Unidad de control CDI, Unidad de control de la cerradura de encendido electrónica, [Válido para motor 271.958, 274.920]: Unidad de control de GNC | |
| 28 | 7.5A | Tablero de instrumentos | |
| 32 | 40A | [Válido para motor 272]: Bomba de aire eléctrica | |
| 33 | 10A | [Válido para transmisión 722.6]: Unidad de control electrónica de la transmisión, [Válido para transmisión 722.9, 724, 725]: Unidad de control de la transmisión totalmente integrada | |
| 34 | 7.5A | [Válido para motor 156, 271, 272, 273, 642, 651]: Unidad de control del sistema de combustible | |
| 35 | 7.5A | [Híbrido]: Relé de alimentación de la unidad de control HYBRID | |
| 36 | 7.5A | Unidad de control de asistencia de visión nocturna, Sensor de radar de largo alcance delantero, Unidad de control de COLLISION PREVENTION ASSIST |
