Panel de fusibles de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 10 | 10A | Controlador electrónico del soplador de refuerzo | |
| 11 | 5A | Tablero de instrumentos | |
| 12 | 15A | Unidad de control y operación AAC [KLA], Unidad de control y operación Comfort AAC [KLA] | |
| 13 | 5A | Módulo de la columna de dirección, Unidad de control del panel de control superior | |
| 14 | 7.5A | Unidad de control EIS [EZS] | |
| 15 | 5A | Brújula electrónica, Unidad de control de la interfaz multimedia |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Bocina de fanfarria izquierda, Bocina de fanfarria derecha | |
| - | Relé de nivel del limpiaparabrisas 1/2 | ||
| - | Limpiaparabrisas ENCENDIDO/APAGADO | ||
| - | [Válido para motor 642]: Bomba de circulación adicional para la refrigeración del aceite de la transmisión; [Válido para motor 156]: Bomba de circulación de refrigerante del motor | ||
| - | Terminal 87 del motor | ||
| - | Bomba de inyección de aire secundario | ||
| - | Bocina de fanfarria | ||
| - | Compresor de suspensión neumática | ||
| - | Circuito 15 | ||
| - | Motor de arranque | ||
| 100 | 30A | Motor del limpiaparabrisas | |
| 101 | 15A | Motor de ventilador adicional AAC con control integrado; [Válido para motor 156]: Manguito conector Terminal 87 M3e; [Válido para motores 156, 272, 273]: Válvula de control de purga; [Válido para motores 272, 273]: Manguito conector Circuito 87 M1e, Unidad de control del ventilador de succión; [Válido para motor 629]: Unidad de control CDI, Manguito conector Circuito 30, Unidad de control del ventilador de succión; [Válido para modelo 164.195]: Unidad de control ME-SFI [ME], Conector del compartimento del motor/motor; [Válido para motor 642 excepto 642.820]: Unidad de control CDI, Sensor de O2 aguas arriba del CAT, Unidad de control del ventilador de succión; [Válido para motor 642.820]: Sensor de O2 aguas arriba del CAT | |
| 102 | 15A | [Válido para motor 642.820]: Bomba de recirculación para el enfriador de aceite de la transmisión; [Válido para motor 156]: Bomba de circulación de refrigerante del motor | |
| 102 | 10A | [Válido para modelo 164.195]: Bomba de recirculación para el enfriador de aceite de la transmisión, Bomba de refrigerante de baja temperatura | |
| 103 | 25A | Manguito conector Circuito 87 M1e, Unidad de control CDI | |
| 103 | 20A | [Válido para modelo 164.195]: Unidad de control ME-SFI [ME], [Válido para motores 272, 273]: Unidad de control ME-SFI [ME] | |
| 104 | 15A | [Válido para motores 156, 272, 273]: Manguito conector Terminal 87M2e; [Válido para motor 629]: Manguito conector Terminal 87; [Válido para motor 642.820]: Manguito conector Terminal 87 D2; [Válido para motor 642 excepto 642.820]: Unidad de control CDI; [Válido para modelo 164.195]: Conector del mazo de cables interior y del motor, Caja de fusibles y relés del compartimento del motor; [Válido para motor 113]: Unidad de control ME | |
| 105 | 15A | [Válido para motores 156, 272, 273]: Unidad de control ME-SFI [ME], Manguito conector Circuito 87 M1 i; [Válido para motor 629]: Unidad de control CDI; [Válido para motor 642.820]: Unidad de control CDI, Relé de la bomba de combustible, [Válido para motor 642 excepto 642.820]: Unidad de control CDI, Relé de la bomba de combustible; [Válido para modelo 164.195]: Conector del mazo de cables interior y del motor; [Válido para motor 113]: Manguito conector Circuito 15, fusionado | |
| 107 | 40A | [Válido para motores 156, 272 y 273]: Bomba de aire eléctrica; [Válido para modelo 164.195]: Conector del compartimento del motor/motor | |
| 108 | 40A | Unidad compresora AIRMATIC | |
| 109 | 25A | Unidad de control ESP; [Válido para modelo 164.195]: Unidad de control del sistema de frenado regenerativo | |
| 110 | 10A | Sirena de señal de alarma | |
| 111 | 30A | Módulo servo inteligente para DIRECT SELECT | |
| 112 | 7.5A | Unidad de luz delantera izquierda, Unidad de luz delantera derecha | |
| 114 | 5A | Unidad de control SAM delantera; [Válido para motor 629]: Unidad de control CDI | |
| 115 | 5A | Unidad de control ESP; [Válido para modelo 164.195]: Unidad de control del sistema de frenado regenerativo | |
| 116 | 7.5A | Unidad de control eléctrica (VGS); [Válido para modelo 164.195]: Unidad controladora de control de transmisión totalmente integrada de vehículo híbrido | |
| 117 | 7.5A | Unidad controladora DTR | |
| 118 | 5A | [Válido para motores 156, 272, 273]: Unidad de control ME-SFI [ME]; [Válido para motores 629, 642]: Unidad de control CDI | |
| 119 | 5A | [Válido para motor 642.820]: Unidad de control CDI | |
| 120 | 10A | [Válido para motores 156, 272, 273]: Unidad de control ME-SFI [ME], Relé Circuito 87 del motor; [Válido para motor 113]: Unidad de control ME-SFI [ME]; [Válido para motor 629]: Unidad de control CDI; [Válido para motores 629, 642]: Relé Circuito 87 del motor | |
| 121 | 20A | Unidad calefactora STH; [Válido para modelo 164.195]: Caja de fusibles y relés 2, compartimento del motor | |
| 122 | 25A | [Válido para motores 156, 272, 273, 629, 642]: Motor de arranque; [Válido para motores 113, 272, 273]: Unidad de control ME-SFI [ME] | |
| 123 | 20A | [Válido para motor 642]: Sensor de condensación del filtro de combustible con elemento calefaccionado; [Válido para motores 629, 642]: Sensor de condensación del filtro de combustible con elemento calefaccionado | |
| 124 | 7.5A | [Válido para modelo 164.120/122/822/825, 164.121/124/125/824 (a partir del 1.6.09)]: Dirección asistida electrohidráulica; [Válido para modelo 164.195]: Dirección asistida electrohidráulica, Unidad de control del compresor de refrigerante eléctrico | |
| 125 | 7.5A | [Válido para modelo 164.195]: Unidad de control de electrónica de potencia |
Caja de prefusibles del compartimento de la batería
| N° | A | Descripción | |
|---|---|---|---|
| 78 | 100A | Calentador auxiliar PTC (hasta el 30.6.09) | |
| 78 | 150A | Calentador auxiliar PTC (a partir del 30.7.09) | |
| 79 | 60A | Unidad de control SAM trasera | |
| 80 | 60A | Unidad de control SAM trasera | |
| 81 | 150A | [Sin motor 642.820]: Caja de fusibles y relés del compartimento del motor (a partir del 1.7.09); [Válido para el modelo 164.195]: Relé de la bomba de vacío (+) | |
| 81 | 150A | [Válido para el motor 642.820]: Suministro del relé AdBlue | |
| 82 | 100A | Caja de fusibles y relés del compartimento de carga | |
| 83 | 5A | Unidad de control del Sistema de Detección de Peso (WSS) | |
| 84 | 10A | Unidad de control de sistemas de retención | |
| 85 | 25A | Unidad de control del convertidor CC/CA (toma de 115 V) | |
| 86 | 30A | Caja de fusibles del habitáculo | |
| 87 | 15A | [Válido para el modelo 164.195]: Caja de fusibles y relés 2, compartimento del motor | |
| 87 | 15A | Unidad de control de la caja de transferencia | |
| 88 | 70A | Unidad de control SAM delantera | |
| 89 | 70A | Unidad de control SAM delantera | |
| 90 | 70A | Unidad de control SAM delantera | |
| 91 | 40A | Unidad de recirculación de aire acondicionado |

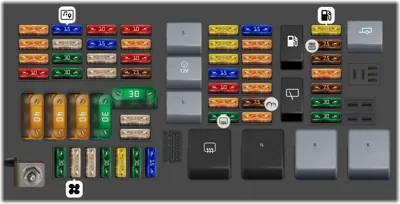

Caja de Fusibles del Maletero
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé, tomas de circuito 15R (con desconexión K) (suministro de energía del ajuste eléctrico del asiento) | ||
| - | Terminal 30X | ||
| - | Relé de la ventana trasera calefaccionada | ||
| - | Relé de circuito 15 / terminal 87FW | ||
| - | Relé de la bomba de combustible | ||
| - | Relé del limpiaparabrisas trasero | ||
| - | Relé de circuito R 115R | ||
| - | Reserva 1 (cambiador) (suministro de energía para toma delantera) | ||
| - | Reserva 2 (contacto normalmente abierto) (suministro de energía para tomas centrales y traseras) | ||
| - | Circuito 30, remolque | ||
| - | - | ||
| 20 | 5A | Filtro de supresión de interferencias para antena de radio, Unidad de control de matriz de micrófono (versión japonesa) | |
| 21 | 5A | Unidad de control RCP [HBF] | |
| 22 | 5A | Unidad de control PTS, Receptor de control remoto de radio STH | |
| 23 | 10A | Reproductor de DVD, Unidad de control de audio trasera, Punto de separación CTEL portátil (versión japonesa), Compensador E-net, Módulo Bluetooth, Unidad de control de Interfaz CTEL Portátil Universal (UPCI [UHI]) (versión japonesa) | |
| 24 | 40A | Retractor de tensión de emergencia reversible delantero derecho | |
| 25 | 15A | Unidad de control, visualización y operación COMAND | |
| 26 | 25A | Unidad de control de la puerta delantera derecha | |
| 27 | 30A | Unidad de control de ajuste del asiento delantero del lado del pasajero con memoria, Relé de confort de ajuste del asiento del pasajero delantero | |
| 28 | 30A | Unidad de control de ajuste del asiento delantero del lado del conductor, con memoria; Relé de confort de ajuste del asiento del conductor | |
| 29 | 40A | Retractor de tensión de emergencia reversible delantero izquierdo | |
| 30 | 40A | Unidad de control del asiento trasero plegable; [Válido para motor 156]: Unidad de control de la bomba de combustible izquierda, Unidad de control de la bomba de combustible derecha; [Válido para modelo 164.195 (ML 450 Híbrido)]: Manguito conector del circuito 30 de la unidad de control de la bomba de combustible | |
| 31 | 10A | Unidad de control HS [SIH], ventilación del asiento y calefactor del volante | |
| 32 | 15A | Unidad de control AIRmatic | |
| 33 | 25A | Unidad de control KEYLESS-GO | |
| 34 | 25A | Unidad de control de la puerta delantera izquierda | |
| 35 | 30A | Amplificador para sistema de sonido, Amplificador de subwoofer | |
| 36 | 10A | Unidad de control del sistema de llamada de emergencia | |
| 37 | 5A | Módulo de suministro de energía de la cámara de reversa [versión japonesa], Unidad de control de la cámara de reversa [versión japonesa] | |
| 38 | 10A | Sintonizador de TV digital, Sintonizador combinado de TV (analógico/digital) [versión japonesa]; [Válido para modelo 164.195 (ML 450 Híbrido)]: Módulo de batería de alto voltaje | |
| 39 | 7.5A | Unidad de control del monitor de presión de neumáticos [RDK], Unidad de control del sintonizador de alta definición, Unidad de control de radiodifusión de audio digital, Punto de separación de navegación externa (versión Corea del Sur) | |
| 40 | 30A | Unidad de control de cierre de la puerta trasera | |
| 41 | 25A | Unidad de control del panel de control superior | |
| 42 | 25A | Unidad de control del panel de control superior | |
| 43 | 20A | [Válido para motor 272, 273]: Unidad de control de la bomba de combustible | |
| 44 | 20A | Toma interior delantera [EE. UU.], Toma de 115V | |
| 45 | 20A | Caja de conectores del área de carga, Toma de la 2ª fila de asientos derecha | |
| 46 | 15A | Encendedor de cigarrillos delantero con iluminación del cenicero | |
| 47 | 10A | [Válido para modelo 164,195 (ML 450 Híbrido)]: Bomba de refrigerante de la batería de alto voltaje; Moldura de umbral de puerta iluminada delantera izquierda, Moldura de umbral de puerta iluminada delantera derecha | |
| 48 | 5A | Unidad de control del bloqueo del diferencial del eje trasero; [Válido para motor 642.820]: Relé de suministro de AdBlue; [Válido para modelo 164.195 o modelo 164.1 con motor 272 o modelo 164.8 con motor 642 o 273 (a partir del 1.7.09)]: Separador pirotécnico | |
| 49 | 30A | Ventana trasera calefaccionada | |
| 50 | 15A | Motor del limpiaparabrisas del portón trasero | |
| 51 | 5A | Válvula de cierre del recipiente de carbón activado | |
| 52 | 5A | Retractor de tensión de emergencia reversible delantero izquierdo y derecho (hasta 31.5.09), Unidad de control del bloqueo del diferencial del eje trasero | |
| 53 | 5A | Unidad de control AIRmatic, [Válido para motor 156]: Unidad de control de la bomba de combustible izquierda, Unidad de control de la bomba de combustible derecha; [Válido para motor 272, 273]: Unidad de control de la bomba de combustible; Unidad de control de la caja de transferencia | |
| 54 | 5A | Unidad de control de ajuste del alcance de los faros, Unidad de control SAM delantera | |
| 55 | 7.5A | Tablero de instrumentos, Interruptor giratorio de luces | |
| 56 | 5A | [Válido para motor 642.820]: Unidad de control AdBlue; [Válido para modelo 164,195]: Unidad de control de la bomba de combustible | |
| 57 | 20A | [Válido sin motor 156]: Bomba de combustible | |
| 58 | 7.5A | Conector de enlace de datos, Unidad de control de la puerta de enlace central | |
| 59 | 7.5A | Solenoide del reposacabezas NECK-PRO del conductor, Solenoide del reposacabezas NECK-PRO del pasajero delantero | |
| 60 | 5A | Iluminación de la guantera con interruptor, Caja de fusibles y relés del compartimento del motor, Unidad de control SAM trasera, Punto de separación del teléfono celular, Punto de separación del suministro de voltaje VICS+ETC [versión Japón], Bomba neumática del asiento multicontorno, Punto de separación de navegación externa [Corea del Sur], Unidad de control del sistema de llamada de emergencia (EE. UU.) | |
| 61 | 7.5A | Unidad de control de sistemas de retención Tira de contacto del asiento delantero derecho | |
| 62 | 30A | Interruptor de ajuste del asiento del pasajero delantero | |
| 63 | 30A | Unidad de control del regulador de soporte lumbar del conductor, Unidad de control del regulador de soporte lumbar del pasajero delantero, Interruptor de ajuste del asiento del conductor | |
| 66 | 30A | Bomba neumática del asiento multicontorno | |
| 67 | 25A | Motor del ventilador trasero del aire acondicionado | |
| 68 | 25A | Unidad de control HS [SIH], ventilación del asiento y calefactor del volante | |
| 69 | 30A | Unidad de control del bloqueo del diferencial del eje trasero | |
| 70 | 20A | Toma de enganche de remolque (13 pines), Toma de enganche de remolque (7 pines) | |
| 71 | 30A | Punto de separación del control de freno eléctrico | |
| 72 | 15A | Toma de enganche de remolque (13 pines) |
