Mercedes Benz CLASE M / Fusibles 2011

Panel de fusibles de instrumentos

Panel de fusibles de instrumentos
N°ADescripción
10 10A Controlador electrónico del soplador de refuerzo
11 5A Tablero de instrumentos
12 15A Unidad de control y operación AAC [KLA], Unidad de control y operación AAC [KLA] de confort
13 5A Módulo de la columna de dirección, Unidad de control del panel de control superior
14 7.5A Unidad de control EIS [EZS]
15 5A Brújula electrónica, Unidad de control de la interfaz multimedia

Caja de prefusibles del compartimento de la batería

Caja de prefusibles del compartimento de la batería
N°ADescripción
78 150A Calentador auxiliar PTC
79 60A Unidad de control SAM trasera
80 60A Unidad de control SAM trasera
81 150A [Sin motor 642.820]: Caja de fusibles y relés del compartimento del motor; [Válido para el modelo 164.195]: Relé de la bomba de vacío (+)
82 100A Caja de fusibles y relés del compartimento de carga
83 5A Unidad de control del Sistema de Detección de Peso (WSS)
84 10A Unidad de control de sistemas de retención
85 25A Unidad de control del convertidor CC/CA (toma de 115 V)
86 30A Caja de fusibles del habitáculo
87 15A [Válido para el modelo 164.195]: Caja de fusibles y relés 2, compartimento del motor
88 70A Unidad de control SAM delantera
89 70A Unidad de control SAM delantera
90 70A Unidad de control SAM delantera
91 40A Unidad de recirculación de aire del aire acondicionado

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- 15A Bocina de fanfarria izquierda, Bocina de fanfarria derecha
- Relé de nivel del limpiaparabrisas 1/2
- Limpiaparabrisas ENCENDIDO/APAGADO
- [Válido para motor 642]: Bomba de circulación adicional para enfriamiento de aceite de transmisión; [Válido para motor 156]: Bomba de circulación de refrigerante del motor
- Terminal 87 del motor
- Bomba de inyección de aire secundaria
- Bocina de fanfarria
- Compresor de suspensión neumática
- Circuito 15
- Motor de arranque
100 30A Motor del limpiaparabrisas
101 15A Motor de ventilador adicional AAC con control integrado; [Válido para motor 156]: Manguito conector Terminal 87 M3e; [Válido para motor 156, 272, 273]: Válvula de control de purga; [Válido para motores 272, 273]: Manguito conector Circuito 87 M1e, Unidad de control del ventilador de tipo aspiración; [Válido para motor 629]: Unidad de control CDI, Manguito conector Circuito 30, Unidad de control del ventilador de aspiración; [Válido para modelo 164.195]: Unidad de control ME-SFI [ME], Conector del compartimento del motor/motor; [Válido para motor 642 excepto 642.820]: Unidad de control CDI, Sensor de O2 aguas arriba del CAT, Unidad de control del ventilador de aspiración; [Válido para motor 642.820]: Sensor de O2 aguas arriba del CAT
102 15A [Válido para motor 156 (hasta 31.7.10)]: Bomba de circulación de refrigerante del motor
102 10A [Válido para modelo 164.195]: Bomba de recirculación para enfriador de aceite de transmisión, Bomba de refrigerante de baja temperatura
103 25A Manguito conector Circuito 87 M1e, Unidad de control CDI
103 20A [Válido para modelo 164.195]: Unidad de control ME-SFI [ME], [Válido para motor 272, 273]: Unidad de control ME-SFI [ME]
104 15A [Válido para motor 156, 272, 273]: Manguito conector Terminal 87M2e; [Válido para motor 629]: Manguito conector Terminal 87; [Válido para motor 642.820]: Manguito conector Terminal 87 D2; [Válido para motor 642 excepto 642.820]: Unidad de control CDI; [Válido para modelo 164.195]: Conector del mazo de cables interior y del motor, Caja de fusibles y relés del compartimento del motor; [Válido para motor 113]: Unidad de control ME
105 15A [Válido para motor 156, 272, 273]: Unidad de control ME-SFI [ME], Manguito conector Circuito 87 M1 i; [Válido para motor 629]: Unidad de control CDI; [Válido para motor 642.820]: Unidad de control CDI, Relé de la bomba de combustible, [Válido para motor 642 excepto 642.820]: Unidad de control CDI, Relé de la bomba de combustible; [Válido para modelo 164.195]: Conector del mazo de cables interior y del motor; [Válido para motor 113]: Manguito conector Circuito 15, fusionado
107 40A [Válido para motor 156, 272 y 273]: Bomba de aire eléctrica; [Válido para modelo 164.195]: Conector del compartimento del motor/motor
108 40A Unidad compresora AIRMATIC
109 25A Unidad de control ESP; [Válido para modelo 164.195]: Unidad de control del sistema de frenado regenerativo
110 10A Sirena de señal de alarma
111 30A Módulo servo inteligente para DIRECT SELECT
112 7.5A Unidad de lámpara frontal izquierda, Unidad de lámpara frontal derecha
114 5A Unidad de control SAM frontal; [Válido para motor 629]: Unidad de control CDI
115 5A Unidad de control ESP; [Válido para modelo 164.195]: Unidad de control del sistema de frenado regenerativo
116 7.5A Unidad de control eléctrico (VGS); [Válido para modelo 164.195]: Unidad de control de transmisión totalmente integrada de vehículo híbrido
117 7.5A Unidad de control DTR
118 5A [Válido para motor 156, 272, 273]: Unidad de control ME-SFI [ME]; [Válido para motor 629, 642]: Unidad de control CDI
119 5A [Válido para motor 642.820]: Unidad de control CDI
120 10A [Válido para motor 156, 272, 273]: Unidad de control ME-SFI [ME], Relé del Circuito 87 del motor; [Válido para motor 113]: Unidad de control ME-SFI [ME]; [Válido para motor 629]: Unidad de control CDI; [Válido para motor 629, 642]: Relé del Circuito 87 del motor
121 20A Unidad calefactora STH; [Válido para modelo 164.195]: Caja de fusibles y relés 2, compartimento del motor
122 25A [Válido para motor 156, 272, 273, 629, 642]: Motor de arranque; [Válido para motor 113, 272, 273]: Unidad de control ME-SFI [ME]
123 20A [Válido para motor 642]: Sensor de condensación del filtro de combustible con elemento calefaccionado; [Válido para motor 629, 642]: Sensor de condensación del filtro de combustible con elemento calefaccionado
124 7.5A [Válido para modelo 164.120/122/822/825, 164.121/124/125/824]: Dirección asistida electrohidráulica; [Válido para modelo 164.195]: Dirección asistida electrohidráulica, Unidad de control del compresor de refrigerante eléctrico
125 7.5A [Válido para modelo 164.195]: Unidad de control de electrónica de potencia

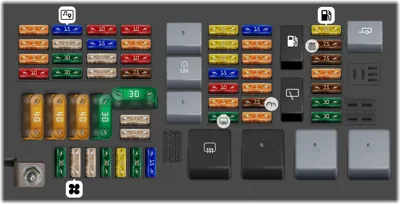

Caja de fusibles del compartimento de equipaje

Caja de fusibles del compartimento de equipaje
N°ADescripción
- Relé, tomas de corriente del circuito 15R (con apagado K) (fuente de alimentación del ajuste eléctrico del asiento)
- Terminal 30X
- Relé de la ventana trasera calefaccionada
- Relé del circuito 15 / terminal 87FW
- Relé de la bomba de combustible
- Relé del limpiaparabrisas trasero
- Relé del circuito R 115R
- Reserva 1 (cambiador) (fuente de alimentación para toma de corriente delantera)
- Reserva 2 (contacto normalmente abierto) (fuente de alimentación para tomas de corriente centrales y traseras)
- Circuito 30, remolque
- -
20 5A Filtro de supresión de interferencias para antena de radio, Unidad de control de matriz de micrófono [versión japonesa]
21 5A Unidad de control RCP [HBF]
22 5A Unidad de control PTS, Receptor de control remoto de radio STH
23 10A Reproductor de DVD, Unidad de control de audio trasera, Punto de separación CTEL portátil [versión japonesa], Compensador E-net, Módulo Bluetooth, Unidad de control de interfaz CTEL portátil universal (UPCI [UHI]) (versión japonesa)
24 40A Retractor de tensión de emergencia reversible delantero derecho
25 15A Unidad de control, visualización y funcionamiento COMAND
26 25A Unidad de control de puerta delantera derecha
27 30A Unidad de control de ajuste del asiento delantero del pasajero con memoria, Relé de confort de ajuste del asiento delantero del pasajero
28 30A Unidad de control de ajuste del asiento delantero del conductor, con memoria; Relé de confort de ajuste del asiento del conductor
29 40A Retractor de tensión de emergencia reversible delantero izquierdo
30 40A Unidad de control del asiento trasero plegable; [Válido para motor 156]: Unidad de control de la bomba de combustible izquierda, Unidad de control de la bomba de combustible derecha; [Válido para modelo 164.195 (ML 450 Híbrido)]: Manguito conector del circuito 30 de la unidad de control de la bomba de combustible
31 10A Unidad de control HS [SIH], ventilación del asiento y calefacción del volante
32 15A Unidad de control AIRmatic
33 25A Unidad de control KEYLESS-GO
34 25A Unidad de control de puerta delantera izquierda
35 30A Amplificador para sistema de sonido, Amplificador de subwoofer
36 10A Unidad de control del sistema de llamada de emergencia
37 5A Módulo de fuente de alimentación de la cámara de reversa [versión japonesa], Unidad de control de la cámara de reversa [versión japonesa]
38 10A Sintonizador de TV digital, Sintonizador combinado de TV (analógico/digital) [versión japonesa], [Válido para modelo 164.195 (ML 450 Híbrido)]: Módulo de batería de alto voltaje
39 7.5A Unidad de control del monitor de presión de neumáticos [RDK], Unidad de control del sintonizador de alta definición, Unidad de control de radiodifusión de audio digital, Punto de separación de navegación externa (versión Corea del Sur)
40 30A Unidad de control de cierre de la puerta trasera
41 25A Unidad de control del panel de control superior
42 25A Unidad de control del panel de control superior
43 20A [Válido para motor 272, 273]: Unidad de control de la bomba de combustible
44 20A Toma de corriente interior delantera [EE. UU.], Toma de corriente de 115 V
45 20A Caja de conectores del área de carga, Toma de corriente derecha de la 2ª fila de asientos
46 15A Encendedor de cigarrillos delantero con iluminación del cenicero
47 10A [Válido para modelo 164,195 (ML 450 Híbrido)]: Bomba de refrigerante de la batería de alto voltaje; Moldura de umbral de puerta iluminada delantera izquierda, Moldura de umbral de puerta iluminada delantera derecha
48 5A Unidad de control del bloqueo del diferencial del eje trasero; [Válido para motor 642.820]: Relé de suministro de AdBlue; [Válido para modelo 164.195 o modelo 164.1 con motor 272 o modelo 164.8 con motor 642 o 273]: Separador pirotécnico
49 30A Ventana trasera calefaccionada
50 15A Motor del limpiaparabrisas del portón trasero
51 5A Válvula de cierre del recipiente de carbón activado
52 5A Unidad de control del bloqueo del diferencial del eje trasero
53 5A Unidad de control AIRmatic, [Válido para motor 156]: Unidad de control de la bomba de combustible izquierda, Unidad de control de la bomba de combustible derecha; [Válido para motor 272, 273]: Unidad de control de la bomba de combustible; Unidad de control de la caja de transferencia
54 5A Unidad de control de ajuste del alcance del faro, Unidad de control SAM delantera
55 7.5A Tablero de instrumentos, Interruptor de luz giratorio
56 5A [Válido para motor 642.820]: Unidad de control AdBlue; [Válido para modelo 164,195]: Unidad de control de la bomba de combustible
57 20A [Válido sin motor 156]: Bomba de combustible
58 7.5A Conector de enlace de datos, Unidad de control de la puerta de enlace central
59 7.5A Solenoide del reposacabezas NECK-PRO del conductor, Solenoide del reposacabezas NECK-PRO del pasajero delantero
60 5A Iluminación de la guantera con interruptor Caja de fusibles y relés del compartimento del motor Unidad de control SAM trasera Punto de separación del teléfono móvil Punto de separación de la fuente de voltaje VICS+ETC [versión japonesa], Bomba neumática del asiento multicontorno (a partir de 2009) Punto de separación de navegación externa [Corea del Sur] Conexión eléctrica (a partir del 1.8.10), Parachoques trasero interior de monitoreo de punto ciego (a partir del 1.8.10) Unidad de control del sistema de llamada de emergencia (EE. UU.)
61 7.5A Unidad de control de sistemas de retención Tira de contacto del asiento delantero derecho
62 30A Interruptor de ajuste del asiento del pasajero delantero
63 30A Unidad de control del regulador de soporte lumbar del conductor, Unidad de control del regulador de soporte lumbar del pasajero delantero, Interruptor de ajuste del asiento del conductor
66 30A Bomba neumática del asiento multicontorno
67 25A Motor del ventilador del aire acondicionado trasero
68 25A Unidad de control HS [SIH], ventilación del asiento y calefacción del volante
69 30A Unidad de control del bloqueo del diferencial del eje trasero
70 20A Toma de corriente del enganche del remolque (13 pines), Toma de corriente del enganche del remolque (7 pines)
71 30A Punto de separación del control de freno eléctrico
72 15A Toma de corriente del enganche del remolque (13 pines)
