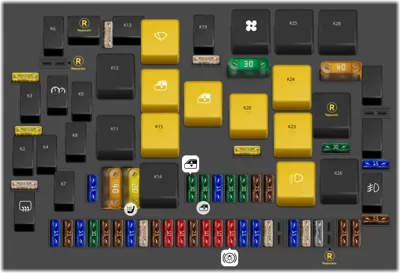

Panel de fusibles del motor (Hasta 31.08.01)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del calefactor de la luneta trasera | ||
| - | Módulo de relé del VENTILADOR (K39) | ||
| - | Relé de la bomba de combustible eléctrica (excepto motor 612.963) | ||
| - | Relé de luz de giro izquierda | ||
| - | Relé del circuito 58, iluminación de la matrícula/tablero de instrumentos | ||
| - | Relé de supresión de luz de freno / Programa Electrónico de Estabilidad (ESP) | ||
| - | Relé de luz de giro derecha | ||
| - | Relé de arranque (interruptor solenoide, terminal 50) | ||
| - | Relé del circuito 58R (luz de posición derecha) | ||
| - | Repuesto | ||
| - | Relé del circuito 15 retardado (solo motor 612.963) | ||
| - | Relé del circuito 15 | ||
| - | Relé del circuito 58L (luz de posición izquierda) | ||
| - | Relé de confort | ||
| - | Relé de cierre centralizado, desbloqueo del portón trasero | ||
| - | Relé del elevalunas eléctrico delantero derecho | ||
| - | Relé del limpiaparabrisas delantero, intermitente | ||
| - | Relé del elevalunas eléctrico delantero izquierdo | ||
| - | Relé de la bomba de circulación del calefactor y caja de fusibles y relés del ventilador de la caja | ||
| - | Relé de cierre centralizado: Bloqueo de todas las puertas | ||
| - | Relé del ventilador del calefactor | ||
| - | Relé de luz baja y pieza de contacto | ||
| - | Relé de cierre centralizado: Desbloqueo de la puerta del pasajero delantero, puertas traseras y tapa del depósito de combustible | ||
| - | Relé de cierre centralizado: Desbloqueo de la puerta del conductor | ||
| - | Relé de la unidad hidráulica ETS / ESP | ||
| - | Relé del ventilador del motor, etapa 1, con aire acondicionado | ||
| - | Repuesto | ||
| - | Relé de la bomba de inyección de aire secundario | ||
| - | Relé de luz antiniebla trasera | ||
| 1 | 15A | Toma interior (X58/1) | |
| 2 | 7.5A | Tablero de instrumentos (A1): Luz indicadora de giro delantera izquierda (A1e1), Unidad de luz delantera izquierda (E1): Luz de giro izquierda (E1e5), Luz trasera izquierda (E3): Luz de giro izquierda (E3e1), Luz de giro auxiliar izquierda (E22/1), Manguito conector interior, circuito L (Z53/4), Conector de enganche de remolque (X52) | |
| 3 | 15A | Unidad de luz delantera derecha (E2): Luz alta derecha (E2e1) | |
| 4 | 30A | Suministro del circuito 30 del techo corredizo/inclinable (SHD): Motor del techo corredizo/inclinable (SHD) (M12) | |
| 5 | 7.5A | Unidad de luz delantera izquierda (E1): Luz alta izquierda (E1e1), Tablero de instrumentos (A1): Luz indicadora de luz alta (A1e3) | |
| 6 | 7.5A | Motor del limpiaparabrisas de la puerta trasera (M6/4) | |
| 7 | 15A | Interruptor combinado (S4): Interruptor de luces de emergencia (S6/1s1), Interruptor del sistema de limpiaparabrisas (S4s4), Interruptor de barrido (S4s5), Motor del limpiaparabrisas (M6/1): Relé k17: Relé de intervalo del limpiaparabrisas delantero | |
| 8 | 25A | Unidad de control de la caja de transferencia (N78) | |
| 9 | 7.5A | Tablero de instrumentos (A1), [Iluminación de la matrícula]: Lámpara de matrícula de la puerta trasera izquierda (E19/3V), Lámpara de matrícula de la puerta trasera derecha (E19/4), Lámpara de matrícula, portarruedas de repuesto izquierdo (E19/5)/ Lámpara de matrícula, portarruedas de repuesto derecho (E19/6). [Manguito conector de la cabina, circuito 58d (Z50/1)]: Interruptor de la ventanilla de ventilación izquierda (S21/13y), Interruptor de la ventanilla de ventilación derecha (S21/14) (diodos emisores de luz), Interruptor SIH delantero izquierdo (S51/1y), Interruptor SIH delantero derecho (S51/2) (diodos emisores de luz), Interruptor de calefacción/aire acondicionado (S98) (diodos emisores de luz), Combinación de interruptores de 2 vías (S97/6) (diodos emisores de luz), Interruptor de apagado de ESP (S76/6) (diodos emisores de luz), Interruptor del espejo exterior, plegado hacia adentro y hacia afuera (S50/1) (diodo emisor de luz), Selector eléctrico de ajuste de alcance de faros (SI/1) (diodo emisor de luz), Interruptor de limpiaparabrisas/lavaparabrisas trasero (S78) (diodo emisor de luz), Interruptor del techo inclinable/corredizo (S13/2) (diodo emisor de luz), Interruptor de luces de reversa (S16/2), Iluminación (R3e1), Grupo de interruptores de la consola central (S21) | |
| 10 | 10A | Radio (A2) Manguito conector del techo, circuito 15R (Z54/1): Visera parasol izquierda con espejo iluminado (E14/1), Visera parasol derecha con espejo iluminado (E14/2), Unidad de control de la computadora de viaje (N41), Espejo retrovisor interior con atenuación automática (H7), Encendedor de cigarrillos (con iluminación del cenicero) R3, Elemento calefactor (R3r1), Lámpara de la guantera (E13/1), [Tablero de instrumentos (A1)]: Luz indicadora y de advertencia del airbag (A1e15) | |
| 11 | 10A | Sensor de flujo de masa de aire de película caliente (B2/5), Sensor de posición del árbol de levas (L5/1), Válvulas de inyección de combustible (Y62), [En el caso de M111]: Módulo de control HFM (N3/4) | |
| 12 | 7.5A | Manguito conector interior, circuito 58L (Z53/6): Conector de enganche de remolque (X52), [Luz trasera izquierda (E3)]: Luz trasera izquierda y luz de estacionamiento (E3e2), [Unidad de luz delantera izquierda (E1)]: Luz de posición y estacionamiento izquierda (E1e3), Luz de posición lateral izquierda (E1e6) | |
| 13 | 10A | Manguito conector del techo, circuito 30 (Z54/2): Luz de techo delantera (con retardo de apagado y luz de lectura delantera) (E15/2), Luz interior trasera (E15/3), Luz de techo en la parte trasera izquierda (E15/8), Luz de techo en la parte trasera derecha (E15/9), Unidad de control de la computadora de viaje (N41), [Tablero de instrumentos (A1)]: Luz de advertencia del cinturón de seguridad (A1E9), Sensor de ángulo de dirección (N49), Conector de enlace de datos (X11/4) | |
| 14 | 10A | Con diésel: Dispositivo de sincronización de inyección, Válvula de recirculación de gases de escape | |
| 15 | 10A | Manguito conector interior, circuito 54 (Z52/6): Luz trasera izquierda (E3): Luz de freno izquierda (E3e4), [Luz trasera derecha (E4)]: Luz de freno derecha (E4e4), Luz de freno central montada en alto (E21), Luz de freno central montada en alto, portarruedas de repuesto (E35), Conector de enganche de remolque (X52) | |
| 16 | 15A | Conector de diagnóstico (X11/4), Interruptor de luces de reversa (S16/2), Manguito conector de la cabina, circuito 15 (Z50/2): Unidad de control del aire acondicionado (N19), [Interruptor de calefacción/aire acondicionado (S98)]: Interruptor del ventilador (S98s1), Termostato (S98p1), Luz indicadora del interruptor de aire recirculado (S98h1), Iluminación (S98e1), Iluminación del interruptor (S98e2), Interruptor de aire recirculado (S98s2), Luz indicadora de encendido del aire acondicionado (S98h2), Iluminación del interruptor (S98e2), Interruptor de encendido del aire acondicionado (S98s3), Motor actuador de la aleta de aire recirculado (M39), Unidad de control del aire acondicionado (N19) | |
| 17 | 15A | Caja de conectores del área de carga (X58/4) | |
| 18 | 25A | Conector de enganche de remolque (X52) | |
| 19 | [M111]: Módulo de control HFM (N3/4), Solenoide de sincronización de árbol de levas ajustable (Y49), Válvula de cierre del filtro de carbón activado (Y58), [M112/113]: Manguito conector Terminal 87 M2e (Z7/36), Válvula de conmutación del colector de admisión (Y22/5), Válvula de conmutación EGR (Y27), Válvula de vacío de la bomba de aire (Y32), Sensor de oxígeno O2 izquierdo, antes del catalizador. (G3/3), Sensor de oxígeno O2 derecho, antes del catalizador. (G3/4), Válvula de control de purga (AKF) (Y58/1), Sensor de oxígeno O2 izquierdo, después del catalizador. (G3/5), Sensor de oxígeno O2 derecho, después del catalizador. (G3/6), [M113]: Válvula de desconexión de cilindros 1Y80, Válvula de desconexión de cilindros 1Y80 | ||
| 20 | 15A | Espejo exterior izquierdo ajustable eléctricamente y calefaccionado (M21/1), Espejo exterior derecho ajustable eléctricamente y calefaccionado (M21/2) Calefactor del espejo | |
| 21 | 25A | Con sistema de sonido: Amplificador de sonido (A2/13), Radio (A2) | |
| 22 | Manguito conector interior, circuito 15 (Z51/5), Módulo de control ETC [EGS] (N15/3), Interruptor de reconocimiento de rango de transmisión (S16/10), Solenoide de bloqueo, trinquete de reversa/estacionamiento (Y66/1), Unidad de control de la caja de transferencia (N78), Unidad de control de sistemas de tracción (N47) | ||
| 23 | - | Repuesto | |
| 24 | 7.5A | Manguito conector interior, circuito 58R (Z52/4): Conector de enganche de remolque (X52), [Unidad de luz delantera derecha (E2)]: Luz de posición y estacionamiento derecha (E2e3), [Luz trasera derecha (E4)]: Luz trasera derecha y luz de estacionamiento (E4e2), Luz de posición lateral derecha (E2e6) | |
| 25 | 7.5A | Unidad de luz delantera derecha (E2): Luz de giro derecha (E2e5), Luz trasera derecha (E4), Luz de giro derecha (E4e1), Luz de giro auxiliar derecha (E22/2), Unidad de control de sistemas de tracción (N47), [Manguito conector interior, circuito R (Z53/5)]: Conector de enganche de remolque (X52), [Tablero de instrumentos (A1)]: Luz indicadora de giro derecha (A1e2) | |
| 26 | 15A | Manguito conector, circuito 15 fusionado (Z3/29): Bobinas de encendido M111 (T1), Bobinas de encendido M112 (T1), Bobinas de encendido M113 (T1) | |
| 27 | 40A | Unidad de control de sistemas de tracción (N47) | |
| 28 | 20A | Manguito conector interior de asientos calefaccionados (Z53/8): Suministro de asientos calefaccionados izquierdos/derechos]: Relé de asientos calefaccionados, etapa 1 (K59), Relé de asientos calefaccionados, etapa 2 (K59/1), Cojín calefaccionado del asiento delantero izquierdo (R13/1)/ Cojín calefaccionado del asiento delantero derecho (R13/3), Cojín calefaccionado del respaldo delantero izquierdo (R13/2) Cojín calefaccionado del respaldo delantero derecho (R13/4) | |
| 29 | 30A | Grupo de interruptores de la consola central (S21): Interruptor de la ventanilla delantera derecha (S21s2), Motor del elevalunas eléctrico delantero derecho (M10/4), Interruptor de la ventanilla trasera izquierda (S21s3. Combinación de interruptores, elevalunas eléctricos, consola central trasera (S21/15): Interruptor de la ventanilla trasera izquierda (S21/15s1), Motor del elevalunas eléctrico: trasero izquierdo (M10/5), Relé 16: Elevalunas eléctrico delantero derecho (F1k16) | |
| 30 | 30A | Grupo de interruptores de la consola central (S21): Interruptor de la ventanilla delantera izquierda (S21s1), Interruptor de la ventanilla trasera derecha (S21s4), Combinación de interruptores, elevalunas eléctricos, consola central trasera (S21/15): Interruptor de la ventanilla delantera derecha (S21/15s2). Relé 18: Elevalunas eléctrico delantero izquierdo (F1k18) | |
| 31 | 15A | Grupo de interruptores de la consola central (S21): Interruptor, ajuste eléctrico del espejo exterior (S50), Manguito conector de la cabina, ventanilla de ventilación (Z50/13). Válvula de ventilación trasera: Interruptor de la ventanilla de ventilación izquierda (S21/13). Interruptor de la ventanilla de ventilación derecha (S21/14), Interruptor del techo corredizo/inclinable (S13/2) | |
| 32 | 30A | Interruptor de ajuste del asiento delantero derecho (S23), Grupo motor de ajuste del asiento delantero derecho (M26), Motor de avance/retroceso (M26/m1), Motor de subida/bajada trasero (M26/m2), Motor de subida/bajada delantero (M26/m3), Motor de avance/retroceso del respaldo (M26/m5) | |
| 33 | 30A | Interruptor de ajuste del asiento delantero izquierdo (S22), Grupo motor de ajuste del asiento: delantero izquierdo (M25) | |
| 34 | 7.5A | Unidad de luz delantera izquierda (E1): Luz baja izquierda (E1e2) (S1/1 Selector eléctrico de ajuste de alcance de faros), Motores de ajuste de alcance del faro izquierdo (E1m1), Motores de ajuste de alcance del faro derecho (E1m2) | |
| 35 | 7.5A | Unidad de luz delantera derecha (E2): Luz baja derecha (E2e2) | |
| 36 | 25A | Calefactor de la luneta trasera | |
| 37 | 20A | Bocinas de fanfarria: Sistema de señalización de dos tonos (H1), Sistema de señalización de dos tonos, bocina 2 (H1/1) | |
| 38 | 20A | Bomba de combustible con sensor de nivel de combustible (M3/3) | |
| 39 | - | Repuesto | |
| 40 | 25A | Bomba de vacío (M 612.963) | |
| 41 | 25A | Relé de la bomba de circulación (F1k19), Manguito conector del compartimento del motor derecho, bomba (Z57/2): Bomba de circulación de refrigerante (M13), Motor del ventilador de la caja del módulo (M2/2). [Con diésel]: Calentador auxiliar Calentador estacionario | |
| 42 | 20A | Cierre centralizado: Motor de cierre centralizado de la puerta delantera izquierda (M14/6), Motor de cierre centralizado de la puerta delantera derecha (M14/5). Manguito conector, cierre centralizado interior (Z53/1): Motor de cierre centralizado de la puerta trasera (M14/7), Motor CL [ZV] de la puerta trasera izquierda (M14/8), Motor CL [ZV] de la puerta trasera derecha (M14/9), Motor CL [ZV] de la tapa del depósito de combustible (M14/10) | |
| 43 | 30A | Relé del ventilador del calefactor (F1 k21) Motor del ventilador (M2) | |
| 44 | 30A | Relé del ventilador del motor, etapa 1 (Flk26), Relé del ventilador del motor, etapa 1 (F1k26), Manguito conector del compartimento del motor izquierdo, ventilador (Z56/2), Ventilador adicional izquierdo (M4m1), Ventilador adicional derecho (M4m2) | |
| 45 | 40A | Bomba de aire eléctrica (M33) | |
| 46 | 7.5A | Manguito conector de la cabina, luz antiniebla trasera (Z50/10): Combinación de interruptores de 2 vías (S96/7) (diodo de luz antiniebla trasera) Luz trasera izquierda (E3), Luz trasera derecha (E4) Luz antiniebla trasera izquierda (E3e5), Luz antiniebla trasera derecha (E4e5) Conector de enganche de remolque (X52) | |
| 47 | 15A | Manguito conector del compartimento del motor izquierdo, faro adicional (Z56/4), Unidad de luz delantera izquierda (E1): Luz antiniebla izquierda (E1e4), Luz alta del faro adicional izquierdo (E1e7), Luz alta del faro adicional derecho (E2e7) Unidad de faro delantero derecho (E2) |
Caja de fusibles en el motor (A partir del 01.09.01)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del calefactor de la ventanilla trasera | ||
| - | Módulo de relé del VENTILADOR (K39) | ||
| - | Relé de la bomba de combustible eléctrica (excepto motor 612. 963) | ||
| - | Relé de señal de giro izquierda | ||
| - | Relé del circuito 58, iluminación de la matrícula/tablero de instrumentos | ||
| - | Programa Electrónico de Estabilidad (ESP) / relé de supresión de la lámpara de freno | ||
| - | Relé de señal de giro derecha | ||
| - | Relé de arranque (interruptor solenoide, terminal 50) | ||
| - | Relé del circuito 58R (luz de posición derecha) | ||
| - | Relé del circuito 15 retardado (solo motor 612. 963) | ||
| - | Relé del circuito 15 | ||
| - | Relé del circuito 58L (luz de posición izquierda) | ||
| - | Relé de confort | ||
| - | Relé de cierre centralizado, desbloqueo del portón trasero | ||
| - | Relé de ventanilla eléctrica delantera derecha | ||
| - | Relé del limpiaparabrisas delantero, intermitente | ||
| - | Relé de ventanilla eléctrica delantera izquierda | ||
| - | Relé de la bomba de circulación del calefactor y caja de fusibles y relés del ventilador de la caja | ||
| - | Relé de cierre centralizado: Bloqueo de todas las puertas | ||
| - | Relé del soplador del calefactor | ||
| - | Relé de luz baja y pieza de contacto | ||
| - | Relé de cierre centralizado: Desbloqueo de la puerta del pasajero delantero, puertas traseras y tapa del depósito de combustible | ||
| - | Relé de cierre centralizado: Desbloqueo de la puerta del conductor | ||
| - | Relé de la unidad hidráulica ETS/ESP | ||
| - | Relé del ventilador del motor, etapa 1, con aire acondicionado | ||
| - | Repuesto | ||
| - | Relé de la bomba de inyección de aire secundario | ||
| - | Relé de la lámpara antiniebla trasera | ||
| 1 | 15A | Toma interior (X58/1) | |
| 2 | 7.5A | Tablero de instrumentos (A1): Lámpara indicadora delantera izquierda (A1e1); Unidad de lámpara delantera izquierda (E1): Lámpara de señal de giro izquierda (E1e5); Luz trasera izquierda izquierda (E3): Lámpara de señal de giro izquierda (E3e1); Lámpara de señal de giro auxiliar izquierda (E22/1); Manguito conector interior, circuito L (Z53/4); Conector de enganche de remolque (X52) | |
| 3 | 15A | Unidad de lámpara delantera derecha (E2): Luz alta derecha (E2e1) | |
| 4 | 30A | Suministro de techo corredizo/inclinable (SHD) circuito 30: Motor de techo corredizo/inclinable (SHD) (M12) | |
| 5 | 7.5A | Unidad de lámpara delantera izquierda (E1): Luz alta izquierda (E1e1); Tablero de instrumentos (A1): Lámpara indicadora de luz alta (A1e3) | |
| 6 | 7.5A | Motor del limpiaparabrisas de la puerta trasera (M6/4) | |
| 7 | 15A | Interruptor combinado (S4): Interruptor de luces de emergencia (S6/1s1), Interruptor del sistema lavaparabrisas (S4s4), Interruptor de limpiaparabrisas (S4s5); Motor del limpiaparabrisas (M6/1); Relé k17: Relé de intervalo del limpiaparabrisas delantero | |
| 8 | 25A | Unidad de control de la caja de transferencia (N78) | |
| 9 | 7.5A | Tablero de instrumentos (A1); Iluminación de la matrícula: Lámpara de matrícula de la puerta trasera izquierda (E19/3), lámpara de matrícula de la puerta trasera derecha (E19/4), Lámpara de matrícula, portarruedas de repuesto izquierdo (E19/5)/ lámpara de matrícula, portarruedas de repuesto derecho (E19/6); Manguito conector de la cabina, circuito 58d (Z50/1): Interruptor de ventanilla de ventilación izquierda (S21/13), interruptor de ventanilla de ventilación derecha (S21/14) (diodos emisores de luz), Interruptor SIH delantero izquierdo (S51/1), interruptor SIH delantero derecho (S51/2) (diodos emisores de luz), Interruptor de calefacción/aire acondicionado (S98) (diodos emisores de luz), Combinación de interruptores de 2 vías (S97/6) (diodos emisores de luz), Interruptor ESP OFF (S76/6) (diodos emisores de luz), Interruptor de espejo exterior, plegado hacia adentro y hacia afuera (S50/1) (diodo emisor de luz), Selector de ajuste eléctrico del alcance de los faros (S1/1) (diodo emisor de luz), Interruptor de limpiaparabrisas/lavaparabrisas trasero (S78) (diodo emisor de luz), Interruptor de techo inclinable/corredizo (S13/2) (diodo emisor de luz), Interruptor de luces de reversa (S16/2), Iluminación (R3e1), Grupo de interruptores de la consola central (S21) | |
| 10 | 10A | Radio (A2); Manguito conector del techo, circuito 15R (Z54/1): Parasol izquierdo con espejo iluminado (E14/1), Parasol derecho con espejo iluminado (E14/2), Unidad de control del ordenador de viaje (N41), Espejo retrovisor interior con atenuación automática (H7); Encendedor de cigarrillos delantero (con iluminación del cenicero) R3: Elemento calefactor (R3r1); Lámpara de la guantera (E13/1); Tablero de instrumentos (A1): Lámpara indicadora y de advertencia del airbag (A1e15) | |
| 11 | 10A | Sensor de flujo de aire másico de película caliente (B2/5); Sensor de posición del árbol de levas (L5/1); Válvulas de inyección de combustible (Y62); En el caso de M111: Módulo de control HFM (N3/4) | |
| 12 | 7.5A | Manguito conector interior, circuito 58L (Z53/6): Conector de enganche de remolque (X52), Luz trasera izquierda (E3): Luz trasera izquierda y luz de estacionamiento (E3e2); Unidad de lámpara delantera izquierda (E1): Luz de posición y estacionamiento izquierda (E1e3), Lámpara de marcador lateral izquierda (E1e6) | |
| 13 | 10A | Manguito conector del techo, circuito 30 (Z54/2): Lámpara de techo delantera (con retardo de apagado y lámpara de lectura delantera) (E15/2), Lámpara interior trasera (E15/3), Lámpara de techo en la parte trasera izquierda (E15/8), Lámpara de techo en la parte trasera derecha (E15/9), Unidad de control del ordenador de viaje (N41); Tablero de instrumentos (A1): Lámpara de advertencia del cinturón de seguridad (A1E9); Sensor de ángulo de dirección (N49); Conector de enlace de datos (X11/4) | |
| 14 | 10A | Con diésel: Dispositivo de sincronización de inyección, Válvula de recirculación de gases de escape | |
| 15 | 10A | Manguito conector interior, circuito 54 (Z52/6): Luz trasera izquierda izquierda (E3): Lámpara de freno izquierda (E3e4); Luz trasera derecha (E4): Lámpara de freno derecha (E4e4), Lámpara de freno central de montaje alto (E21), Lámpara de freno central de montaje alto, portarruedas de repuesto (E35), Conector de enganche de remolque (X52) | |
| 16 | 15A | Conector de diagnóstico (X11/4); Interruptor de luces de reversa (S16/2); Manguito conector de la cabina, circuito 15 (Z50/2): Unidad de control del aire acondicionado (N19), Interruptor de calefacción/aire acondicionado (S98): Interruptor del soplador (S98s1), Termostato (S98p1), Lámpara indicadora del interruptor de aire recirculado (S98h1), Iluminación (S98e1), Iluminación del interruptor (S98e2), Interruptor de aire recirculado (S98s2), Lámpara indicadora de encendido del aire acondicionado (S98h2), Iluminación del interruptor (S98e2), Interruptor de encendido del aire acondicionado (S98s3), Motor actuador de la aleta de aire recirculado (M39), Unidad de control del aire acondicionado (N19) | |
| 17 | 15A | Caja de conectores del área de carga (X58/4) | |
| 18 | 25A | Conector de enganche de remolque (X52) | |
| 19 | 15A | M111: Módulo de control HFM (N3/4), Solenoide de sincronización del árbol de levas ajustable (Y49), Válvula de cierre del filtro de carbón activado (Y58); M112/113: Manguito conector del terminal 87 M2e (Z7/36), Válvula de conmutación del colector de admisión (Y22/5), Válvula de conmutación EGR (Y27), Válvula de vacío de la bomba de aire (Y32), Sensor de oxígeno O2-Izquierdo, antes del catalizador. (G3/3), Sensor de oxígeno O2-Derecho, antes del catalizador. (G3/4), Válvula de control de purga (AKF) (Y58/1), Sensor de oxígeno O2-Izquierdo, después del catalizador. (G3/5), Sensor de oxígeno O2-Derecho, después del catalizador. (G3/6); M113: Válvula de desconexión de cilindros 1Y80, Válvula de desconexión de cilindros 1Y80 | |
| 20 | 15A | Espejo exterior izquierdo ajustable eléctricamente y calefaccionado (M21/1), espejo exterior derecho ajustable eléctricamente y calefaccionado (M21/2), Calefactor del espejo | |
| 21 | 25A | Con sistema de sonido: Amplificador de sonido (A2/13), Radio (A2) | |
| 22 | 15A | Manguito conector interior, circuito 15 (Z51/5): Módulo de control ETC [EGS] (N15/3), Interruptor de reconocimiento del rango de transmisión (S16/10), Solenoide de bloqueo, trinquete de reversa/estacionamiento (Y66/1), Unidad de control de la caja de transferencia (N78), Unidad de control de sistemas de tracción (N47); Con ESP: Sensor de ángulo de dirección (N49), Tablero de instrumentos (A1), (F1k3) Relé de la bomba de combustible. Interruptor de botón de control de crucero (S40); Con M111: Unidad de control HFM-SFI (N3/4); Con M112/113: Unidad de control de electrónica del motor (N3/10) | |
| 23 | Repuesto | ||
| 24 | 7.5A | Manguito conector interior, circuito 58R (Z52/4 4): Conector de enganche de remolque (X52); Unidad de lámpara delantera derecha (E2): Luz de posición y estacionamiento derecha (E2e3); Luz trasera derecha (E4): Luz trasera derecha y luz de estacionamiento (E4e2); Lámpara de marcador lateral derecha (E2e6) | |
| 25 | 7.5A | Unidad de lámpara delantera derecha (E2): Lámpara de señal de giro derecha (E2e5); Luz trasera derecha (E4): Lámpara de señal de giro derecha (E4e1); Lámpara de señal de giro auxiliar derecha (E22/2); Unidad de control del sistema de tracción (N47); Manguito conector interior, circuito R (Z53/5): Conector de enganche de remolque (X52); Tablero de instrumentos (A1): Lámpara indicadora de señal de giro derecha (A1e2) | |
| 26 | 15A | Manguito conector, circuito 15 fusionado (Z3/29): Bobinas de encendido M111 (T1), Bobinas de encendido M112 (T1), Bobinas de encendido M113 (T1) | |
| 27 | 40A | Unidad de control de sistemas de tracción (N47) | |
| 28 | 20A | Manguito conector interior de asientos calefaccionados (Z53/8): Suministro de asientos calefaccionados izquierdo/derecho: Relé de asientos calefaccionados, etapa 1 (K59), Relé de asientos calefaccionados, etapa 2 (K59/1), Cojín calefaccionado del asiento delantero izquierdo (R13/1) / cojín calefaccionado del asiento delantero derecho (R13/3), Cojín calefaccionado del respaldo delantero izquierdo (R13/2) / cojín calefaccionado del respaldo delantero derecho (R13/4) | |
| 29 | 30A | Grupo de interruptores de la consola central (S21): Interruptor de ventanilla delantera derecha (S21s2), Motor de ventanilla eléctrica delantera derecha (M10/4), Interruptor de ventanilla trasera izquierda (S21s3); Combinación de interruptores, ventanillas eléctricas, consola central trasera (S21/15): Interruptor de ventanilla trasera izquierda (S21/15s1), Motor de ventanilla eléctrica: trasera izquierda (M10/5); Relé 16: Ventanilla eléctrica delantera derecha (F1k16) | |
| 30 | 30A | Grupo de interruptores de la consola central (S21): Interruptor de ventanilla delantera izquierda (S21s1), Interruptor de ventanilla trasera derecha (S21s4); Combinación de interruptores, ventanillas eléctricas, consola central trasera (S21/15): Interruptor de ventanilla delantera derecha (S21/15s2); Relé 18: Ventanilla eléctrica delantera izquierda (F1k18) | |
| 31 | 15A | Grupo de interruptores de la consola central (S21): Interruptor, ajuste eléctrico del espejo exterior (S50); Manguito conector de la cabina, ventanilla de ventilación (Z50/13): Ventanilla de ventilación trasera: Interruptor de ventanilla de ventilación izquierda (S21/13), Interruptor de ventanilla de ventilación derecha (S21/14); Interruptor de techo corredizo/inclinable (S13/2) | |
| 32 | 30A | Interruptor de ajuste del asiento delantero derecho (S23); Grupo motor de ajuste del asiento delantero derecho (M26): Motor de avance/retroceso (M26/m1), Motor trasero arriba/abajo (M26/m2), Motor delantero arriba/abajo (M26/m3), Motor de avance/retroceso del respaldo (M26/m5) | |
| 33 | 30A | Interruptor de ajuste del asiento delantero izquierdo (S22); Grupo motor de ajuste del asiento: delantero izquierdo (M25) | |
| 34 | 7.5A | Unidad de lámpara delantera izquierda (E1): Luz baja izquierda (E1e2) (S1/1 Selector de ajuste eléctrico del alcance de los faros), Motores de ajuste del alcance del faro izquierdo (E1m1) / motores de ajuste del alcance del faro derecho (E1m2) | |
| 35 | 7.5A | Unidad de lámpara delantera derecha (E2): Luz baja derecha (E2e2) | |
| 36 | 25A | Calefactor de la ventanilla trasera | |
| 37 | 20A | Bocinas de fanfarria: Sistema de señalización de dos tonos (H1), Sistema de señalización de dos tonos, bocina 2 (H1/1) | |
| 38 | 20A | Bomba de combustible con sensor de indicador de combustible (M3/3) | |
| 40 | 25A | Bomba de vacío (M 612.963) | |
| 41 | 25A | Relé de la bomba de circulación (F1k19); Manguito conector del compartimento del motor derecho, bomba (Z57/2): Bomba de circulación de refrigerante (M13), Motor del soplador de la caja del módulo (M2/2); Con diésel: Calentador auxiliar Calentador estacionario | |
| 42 | 20A | Cierre centralizado: Motor de cierre centralizado de la puerta delantera izquierda (M14/6), Motor de cierre centralizado de la puerta delantera derecha (M14/5); Manguito conector, cierre centralizado interior (Z53/1): Motor de cierre centralizado de la puerta trasera (M14/7), Motor CL [ZV] de la puerta trasera izquierda (M14/8), Motor CL [ZV] de la puerta trasera derecha (M14/9), Motor CL [ZV] de la tapa del depósito de combustible (M14/10) | |
| 43 | 30A | Relé del soplador del calefactor (F1 k21); Motor del soplador (M2) | |
| 44 | 30A | Relé del ventilador del motor, etapa 1 (Flk26); Manguito conector del compartimento del motor izquierdo, ventilador (Z56/2): Ventilador adicional izquierdo (M4m1), Ventilador adicional derecho (M4m2) | |
| 45 | 40A | Bomba de aire eléctrica (M33) | |
| 46 | 7.5A | Manguito conector de la cabina, lámpara antiniebla trasera (Z50/10): Combinación de interruptores de 2 vías (S96/7) (diodo de lámpara antiniebla trasera); Luz trasera izquierda (E3) / luz trasera derecha (E4): Lámpara antiniebla trasera izquierda (E3e5) / lámpara antiniebla trasera derecha (E4e5); Conector de enganche de remolque (X52) | |
| 47 | 15A | Manguito conector del compartimento del motor izquierdo, faro adicional (Z56/4); Unidad de lámpara delantera izquierda (E1): Lámpara antiniebla izquierda (E1e4), Luz alta de faro adicional izquierda (E1e7) / luz alta de faro adicional derecha (E2e7); Unidad de faro delantero derecho (E2) |
