Mercedes Benz Sprinter / Fusibles 2009

Caja de fusibles y relé debajo del panel

Caja de fusibles y relé debajo del panel
N°ADescripción
- Relé del claxon
- Relé del limpiaparabrisas delantero, modo 2
- Relé de la bomba de combustible
- Relé del arrancador, terminal 50
- Relé, terminal 15R
- Relé de control del motor, terminal 87
- Relé, terminal 15
1 15A Claxon
2 25A Bloqueo de columna de dirección (ELV), encendido electrónico e interruptor de arranque (EZS)
3 10A Terminal 30z (motores de gasolina), encendido electrónico e interruptor de arranque (EZS), tablero de instrumentos
4 5A Interruptor de luces (LDS), caja de interruptores de la consola central (OBF; terminal 30)
5 30A Limpiaparabrisas delantero
6 15A Bomba de combustible
6 10A Control del motor, terminal 87 (5) [Vehículos con código MI6/XMO]
7 5A Módulo del tubo de la columna de dirección (MRM)
8 20A Control del motor, terminal 87 (2)
9 20A Control del motor, terminal 87 (3) [Gasolina]
9 25A Control del motor, terminal 87 (3) [Diésel]
9 20A Control del motor, terminal 87 (1) [Vehículos con código MI6/XMO]
10 10A Control del motor, terminal 87 (4)
11 15A Terminal 15R
12 10A Terminal 15R del airbag
13 15A Módulo de audio, encendedor de cigarrillos, iluminación de la guantera, elevador de cola del carrocería, toma de corriente PND (sistema de navegación móvil)
14 5A Interruptor de luces (LDS), tablero de instrumentos, toma de diagnóstico, desactivación de la lámpara de advertencia de reversa, sistema antirrobo con rastreo del vehículo, terminal 15
15 5A Ajuste del rango de los faros (LWR), sistema de calefacción delantero
16 10A Control del motor, terminal 87 (1)
17 10A Airbag
18 7.5A Terminal 15, interruptor de luz de freno
19 7.5A Iluminación interior, terminal 30
20 25A Terminal 30, ventana eléctrica delantera derecha, módulo de grabación de señales y excitación
21 5A Unidad de control del motor, terminal 15
22 5A ABS, ESP, terminal 15
23 20A Arrancador, terminal 50
23 25A Arrancador, terminal 50
23 10A Control del motor, terminal 87 [Vehículos con código MI6/XM0]
24 10A Componentes del motor, terminal 15 [Diésel], unidad de control [vehículos con motor de gas natural NGT]
25 25A Toma del panel frontal
26 25A Unidad de control de la puerta del conductor
27 10A Conector de diagnóstico
28 25A Sistema de frenos (válvulas)
29 40A Sistema de frenos (bomba de refuerzo)
30 7.5A Motores terminal 87 (5) (7.5A-M272 - OM651; 10A - OM642)
31 7.5A Motores terminal 87 (6) (7.5A - OM651, M271, M272; 10A - OM642)
32 30A Limpiador de faros
33 15A Sistema de advertencia antirrobo (EDW), baliza intermitente/SGU
34 10A Módulo adicional de señal de giro
35 15A Receptor de radio 1 DIN
35 20A Receptor de radio 2 DIN
36 7.5A Teléfono móvil, tacógrafo, soporte del sistema de navegación
37 30A Ventilador del compartimento del pasajero delantero, sistema de calefacción auxiliar, etapa 1 del ventilador
38 7.5A Temporizador de calefacción auxiliar, radio, adaptación eléctrica - toma DIN, sistema FleetBoard, dispositivo antirrobo con rastreo del vehículo
39 30A Asiento calefaccionado
40 10A Eléctrico del cuerpo, Terceros
41 10A Aire acondicionado delantero, cambiador de CD, sistema de calefacción, sistema de calefacción trasero
42 7.5A Sensor de movimiento, luz de confort, radio satelital, luz de lectura y luz del área de carga, luz del compartimento de equipaje
43 7.5A Aire acondicionado trasero

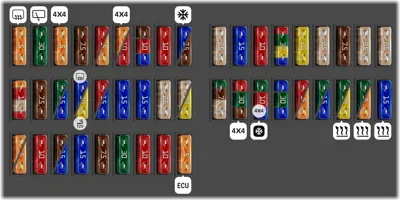

Caja de fusibles debajo del asiento delantero izquierdo

Caja de fusibles debajo del asiento delantero izquierdo
N°ADescripción
1 5A Ajuste de espejo, relé de la ventana trasera calefaccionada
2 30A Limpiaparabrisas trasero
3 5A Temporizador del calentador, cámara de reversa, interruptor neutral (con asistencia de arranque, 4WD y función de mantener el motor en marcha), Adaptación eléctrica - enchufe DIN (techo), Sistema FleetBoard, sistema antirrobo con rastreo del vehículo, iluminación del martillo de emergencia en la parte trasera del coche, iluminación de salida de emergencia
4 7.5A Tacógrafo, control automático de velocidad (ADR), toma de fuerza, acoplamiento de remolque (AAG)
5 10A Unidad de control del sistema de cambio de transmisión (EGS), terminal 87
5 5A Función de arranque, apagado del motor ECO, interruptor del capó
6 5A Tracción en todas las ruedas
6 10A AWD, control de altura de manejo (ENR), bomba de aceite auxiliar
7 7.5A Módulo de palanca de control de transmisión automática (EWM)
7 10A Módulo de palanca de control de transmisión automática (EWM)
7 15A Módulo de palanca de control de transmisión automática (EWM)
8 10A Volteo de 3 vías/elevador de cola, terminal 15, PARKTRONIC
9 15A SSU/ventilador del techo
9 7.5A Embrague del compresor de aire acondicionado, zumbador de advertencia conmutable para luz de advertencia de reversa
10 25A Equipo de carrocería, terminal 30
11 15A Equipo de carrocería, terminal 15
12 10A Equipo de carrocería, terminal D+
13 10A Módulo de señal de giro adicional [antes de 03/07]
13 30A Aire acondicionado trasero
13 20A Bomba de combustible FSCM (Módulo de Control de Nivel de Combustible)
13 15A Relé de la bomba de combustible sin FSCM (vehículos con código MI6/XM0)
14 20A Enchufe de remolque
15 25A Acoplamiento de remolque (AAG)
16 7.5A Sistema de monitoreo de presión de neumáticos (RDK), Parktronic
17 25A Unidad de control para módulo especial parametrizable (PSM)
18 25A Unidad de control para módulo especial parametrizable (PSM)
19 5A Caja de control del techo (DBE)
19 10A Caja de control del techo (DBE)
19 25A Techo corredizo/inclinable, caja de control superior (DBE)
19 10A Sistema "ERA-GLONASS"
20 7.5A Luces de contorno, luz de matrícula, luz de identificación
21 30A Ventana trasera calefaccionada sin EDW (sistema de alarma antirrobo)
21 15A Ventana trasera calefaccionada con EDW (sistema de alarma antirrobo)
22 15A Ventana trasera calefaccionada
22 20A Toma de corriente del vehículo
23 10A Eléctrico de carrocería, Terceros
23 15A Toma en el compartimento trasero, izquierda
24 15A Toma del asiento del conductor
25 15A Toma en la parte trasera del compartimento de pasajeros a la derecha
26 25A Calentador de agua auxiliar
27 25A Calentador adicional
27 20A Calentador de aire adicional
28 30A Aire acondicionado trasero [hasta 03/07]
28 7.5A CNG, terminal 87
28 25A Relé de arranque SRB (caja de fusibles y relés; vehículos sin batería de respaldo)
28 25A Arranque con soporte de la red a bordo debido a una batería adicional
29 10A Tracción en las cuatro ruedas
29 30A Tracción en las cuatro ruedas
29 7.5A Terminal 87 (7) sistema de combustible de gas, coches con motor de gas natural NGT
30 30A Suspensión de aire (compresor), refuerzo de freno [para América del Norte]
30 10A Tracción en todas las ruedas (compresor)
30 15A Ventilador de intercambiador de calor adicional
31 15A Puerta corrediza izquierda, ventilador trasero
31 30A Puerta corrediza izquierda, ventilador trasero
31 15A Refuerzo de cierre de puerta corrediza, izquierda
32 10A Entrada sin llave
32 5A Sistema SCR - - relé de control de postratamiento de gases de escape
33 30A Puerta corrediza derecha, unidad de suspensión (ENR)
33 15A Refuerzo de cierre de puerta corrediza, derecha
34 30A Puerta corrediza izquierda [hasta 03/07]
34 20A Sistema SCR - sistema de calefacción 1, agente reductor AdBlue®, vehículos con sistema de postratamiento de gases de escape diésel
35 30A Refuerzo de freno
35 5A Sistema SCR - sistema de calefacción 2, agente reductor AdBlue®, vehículos con sistema de postratamiento de gases de escape diésel
36 15A Sistema SCR - sistema de control y calefacción 3, agente reductor AdBlue®, vehículos con sistema de postratamiento de gases de escape diésel
37 5A ASISTENTE DE PREVENCIÓN DE COLISIONES / FCW (Advertencia de Colisión Frontal)
37 5A Advertencia de Cambio de Carril / BSM (Monitor de Punto Ciego)
38 10A Cámara Multifunción (MK) con Asistente de Luz Alta con Advertencia de Salida de Carril
39 7.5A Equipo eléctrico de carrocería (operación de entrega), sistema de aire acondicionado reforzado en la parte trasera del vehículo
39 15A Ventilador de techo, sirena
40 15A Corriente de carga de la batería de reserva [vehículos con batería de reserva]
41 7.5A SAM (módulo de adquisición y excitación de señales) voltaje de referencia de la batería de reserva
42 30A Sistema de aire acondicionado trasero
43 10A Escalón eléctrico/puerta corrediza, derecha
44 10A Escalón eléctrico/puerta corrediza, izquierda
45 5A Escalón eléctrico, módulo de control y zumbador de advertencia
