Mercedes Benz Sprinter / Fusibles 2024

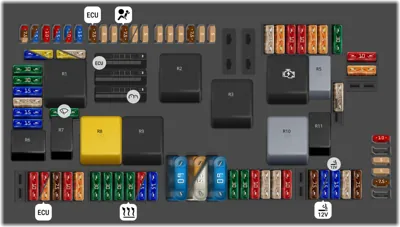

Caja de fusibles del espacio para los pies del copiloto

Caja de fusibles del espacio para los pies del copiloto
N°ADescripción
- Unidad de control del motor
- Módulo Común del Tren de Potencia (CPC)
- Unidad de control ESP®
- Unidad de control de tracción total
- Preinstalación para la unidad de control de la Unidad Lógica a Bordo (OLU)/Unidad de Conexión OLU
- Terminal 15, señal especial, fabricante de carrocería de cabina
- Cable de retroalimentación, relé terminal 15
- Control de alcance de faros, faro halógeno
- Tacógrafo TCO
- Sensor de radar de Asistencia de Frenado Activo
- Desactivación del dispositivo de advertencia de reversa, toma de fuerza, control de velocidad de trabajo
- Marco de instalación del dispositivo, acoplamiento de conector
- - Sin asignar
- 7.5A Tacógrafo TCO
- 5A Sistema de cierre centralizado
- 5A Sistema de alarma antirrobo (ATA)
- - Sin asignar
- 10A Unidad de control de bloqueo de encendido electrónico
- Cámara multifunción
- Sin asignar
- Acoplamiento de conector, marco de instalación del dispositivo, techo
- Terminal 30T, señal especial, fabricante de carrocería de cabina
- tablero de instrumentos
- Marco de instalación del dispositivo, cabina
- - Sin asignar
- 25A Suministro de energía del motor de arranque, relé
- Terminal 87, motor
- Terminal 15
- Reserva
- Terminal 50, motor de arranque
- Suministro de energía del motor de arranque, relé
- Reserva
- Terminal 87, Módulo Común del Tren de Potencia CPC
- Limpiaparabrisas delantero encendido/apagado
- Limpiaparabrisas delantero rápido/lento
- Terminal 15R [Vehículos sin batería auxiliar]
- Terminal 15R [Vehículos con batería auxiliar]
1 - Sin asignar
2 10A Módulo Común del Tren de Potencia (CPC)
3 10A Unidad de control del motor [OM642/ OM651/M274]
3 5A Unidad de control del motor [OM654]
4 7.5A Bomba de aceite central de la transmisión automática
5 10A Módulo Común del Tren de Potencia (CPC)
6 5A Control del ventilador del radiador, terminal 87c
7 30A Módulo servo inteligente de la transmisión automática
8 30A Controlador de carrocería
9 30A Controlador de carrocería
10 30A Calefacción, convertidor catalítico SCR
11 10A Panel de control superior [estándar]; Panel de control superior [Chasis Cabina]; Panel de control superior [vehículo de reparto]
11 15A Panel de control superior (alto)
12 15A Bomba, convertidor catalítico SCR
13 60A Transmisión automática, 9G-TRONIC
14 40A Válvulas ESP® (Premium), vehículos con freno de estacionamiento eléctrico
14 25A Válvulas ESP R [Estándar]
16 60A Bomba ESP®
17 30A Controlador de carrocería
18 30A Controlador de carrocería
19 10A Regleta de terminales para conexión eléctrica del fabricante de carrocería
20 25A Unidad de control de la puerta del copiloto
21 25A Unidad de control de la puerta del conductor
22 10A Unidad de control de suspensión neumática (LFA)
23 - Sin asignar
24 7.5A Puerto USB (cabina), puerto USB (compartimento de almacenamiento), toma de convertidor 115V/230 V
25 15A Encendedor de cigarrillos
25 15A Toma, consola central
26 15A Toma, panel de instrumentos
27 25A Toma de convertidor, 115 V/ 230 V
28 7.5A Preinstalación de radio, compuerta levadiza de carga, punto de conexión DSP, convertidor de voltaje de antena, toma de convertidor 115V/230 V para vehículos con batería auxiliar
32 - Sin asignar
33 5A Limitador de caída de voltaje (SEB)
34 10A Sistema eléctrico para luces interiores de la carrocería
35 30A Regulador del ventilador de ventilación
36 5A Panel de control del aire acondicionado
37 5A Bloqueo Eléctrico del Volante (ESTL)
38 10A Módulo de Interruptor de Columna de Dirección (SCSM)
39 10A Preinstalación de procesador de señal digital
40 5A Baliza giratoria
41 25A Sistema multimedia de radio/ preinstalación de radio
42 - Sin asignar
43 - Sin asignar
44 5A Panel de interruptores, sistema multimedia
45 5A Soporte para teléfono móvil (WMI)
46 7.5A Unidad de conexión multimedia (MMI)
47 5A Hermes (módulo de comunicación LTE)
48 5A Calefacción estacionaria Telestart
49 5A Pantalla central
50 5A Faro adicional, izquierdo (fabricante de carrocería de plataforma)
51 5A Faro adicional, derecho (fabricante de carrocería de plataforma)
51 5A Reloj interruptor para el aire de calefacción auxiliar, relé terminal 15
52 7.5A Unidad de control, airbag
53 5A Diagnóstico
54 5A Suministro de relé
55 7.5A Punto de conexión del motor [Diésel], unidad de control del motor [OM651/OM642/M274]
56 15A Unidad de control [OM654]
57 15A Sensor de partículas de hollín, sensor de NO, convertidor catalítico principal [OM654]
57 10A Sensor de partículas de hollín
58 10A Motor, recirculación de gases de escape (EGR) [OM642/OM651]
58 15A Motor [M274/OM654]
59 10A Sensor de NOx antes/después del convertidor catalítico
60 7.5A Sensor Lambda
60 15A Bomba de refrigerante [OM654]
61 10A Motor [M274/OM651]
61 7.5A Motor [OM642]
61 5A Motor [OM654]
62 15A Motor [M274/OM654]
62 20A Motor [OM651/OM642]
63 20A Motor [M274]
63 25A Motor [OM651/OM642/ OM654]
64 30A Controlador de carrocería
65 30A Controlador de carrocería
66 15A Bomba de aceite auxiliar de la transmisión automática
67 25A Unidad de control para la medición de combustible (FSCM)
68 15A Faro LED, derecho
69 15A Faro LED, izquierdo
70 30A Limpiaparabrisas

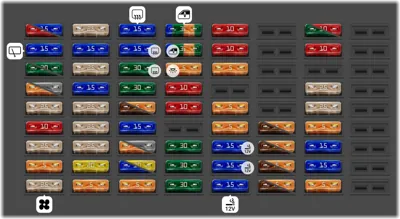

Caja de fusibles del asiento del conductor

Caja de fusibles del asiento del conductor
N°ADescripción
1 10A Luz de señal de giro adicional
1 15A Ventilador de techo
2 15A Limpiaparabrisas trasero, derecho
3 30A Unidad de control de tracción total
3 30A Unidad de control de tracción total 4MATIC
4 5A Paquete de estacionamiento
4 Cámara de visión trasera
5 25A Unidad de control de ajuste del asiento del conductor / Unidad de control de calefacción del asiento, conductor/acompañante con asiento individual
6 10A Soporte lumbar del conductor / Soporte lumbar del acompañante
7 25A Unidad de control de ajuste del asiento del acompañante / Unidad de control de calefacción del asiento, asiento de banco del acompañante
8 5A Sistema de monitoreo de presión de neumáticos / Detector de movimiento
9 25A Soplador trasero
10 25A Unidad de control de acoplamiento de remolque, derecha
11 15A Unidad de control de acoplamiento de remolque (toma)
12 25A Unidad de control de acoplamiento de remolque, izquierda
13 15A Unidad de control de acoplamiento de remolque (cable de carga)
14 25A Unidad de control de módulo especial parametrizable
15 25A Unidad de control de módulo especial parametrizable
16 25A Terminal 30, regleta de terminales para conexión eléctrica del fabricante de carrocería
17 20A Calefactor auxiliar de agua caliente
18 5A Terminal 30T para relé de terminal 15
19 15A Desempañador de ventana trasera, izquierdo
20 15A Desempañador de ventana trasera, derecho
21 30A Relé del desempañador de ventana trasera
22 30A Servofreno de remolque
23 7.5A Puerta levadiza de carga/vehículo volquete (preinstalación)
23 5A Ventilador de techo
24 15A Regleta de terminales para conexión eléctrica (fabricante de carrocería)
25 5A Cámara de visión trasera/preinstalación de cámara de visión trasera
25 Pantalla de cámara de visión trasera, espejo retrovisor interior
26 15A Calefactor auxiliar de aire caliente / Suministro, terminal 15, relé de batería auxiliar
26 20A Sistema de cierre centralizado, vehículo de reparto
27 5A Medición de voltaje de batería auxiliar
28 15A Puerta corrediza, izquierda
28 30A Puerta corrediza eléctrica, izquierda
28 5A Puerta intermedia, vehículo de reparto
28 30A Puerta de Entrega Rápida
29 15A Puerta corrediza, derecha
29 30A Puerta corrediza eléctrica, derecha
29 5A Luz de lectura, vehículo de reparto
29 30A Puerta de Entrega Rápida
30 5A Caja de interruptores de antena / Iluminación interior, carrocería, vehículo de reparto
31 10A Transmisión automática, Ultracap
32 10A Transmisión automática, 7GTRONIC PLUS
34 30A Preinstalación para autocaravana
35 30A Preinstalación para autocaravana
36 30A Preinstalación para autocaravana
37 10A Escalón eléctrico, izquierdo
38 10A Escalón eléctrico, derecho
39 5A Zumbador de advertencia, escalones eléctricos
41 5A Resorte neumático
42 5A Retardador
43 15A Toma, cabina
44 15A Toma, pilar D, izquierdo
45 15A Toma, pilar D, derecho
51 7.5A Puerto USB, pared lateral, delantero izquierdo
51 5A Puerto USB, pared lateral, delantero izquierdo (con puerta corrediza, izquierda)
52 7.5A Puerto USB, pared lateral, delantero derecho
52 5A Puerto USB, pared lateral, delantero derecho (con puerta corrediza, derecha)
53 7.5A Puerto USB, pared lateral, trasero izquierdo (autobús)
53 5A Puerto USB, pared lateral, trasero izquierdo (Furgoneta de Pasajeros)
54 7.5A Puerto USB, pared lateral, trasero derecho (autobús)
54 5A Puerto USB, pared lateral, trasero derecho (Furgoneta de Pasajeros)
55 30A Preinstalación para Unidad Lógica a Bordo (OLU)
55 10A Unidad de Conexión OLU
56 10A Unidad de Cómputo OLU
58 25A MBAC Mercedes-Benz Advanced Control (PWM 1)
59 25A MBAC Mercedes-Benz Advanced Control (PWM 2)
60 5A Unidad de control MBAC Mercedes-Benz Advanced Control
61 15A Preinstalación, sirena
62 15A Baliza giratoria con sirena
63 5A Espejo retrovisor interior digital/ preinstalación, espejo retrovisor interior digital
