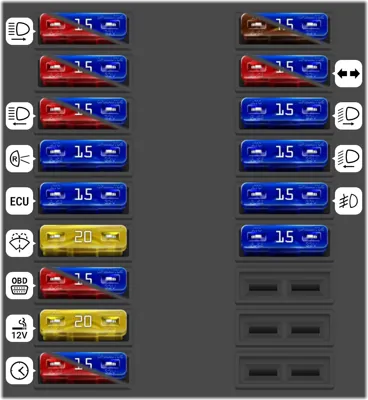

Caja de fusibles debajo del tablero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Luz lateral derecha y luz trasera, toma de remolque (term. 58R) M111 y OM601 (relé K71) | |
| 1 | 15A | Luz lateral derecha y luz trasera, toma de remolque (term. 58R) M111 y OM601 (relé K71) | |
| 2 | 10A | Luz de carretera derecha M111 y OM601 (conector entre el mazo de cables principal y la consola de taxi II para luz de carretera derecha) | |
| 2 | 15A | Luz de carretera derecha M111 y OM601 (conector entre el mazo de cables principal y la consola de taxi II para luz de carretera derecha) | |
| 3 | 10A | Luz de carretera izquierda, lámpara indicadora de luz de carretera M111 y OM601 (conector entre el mazo de cables principal y la consola de taxi II para luz de carretera izquierda) | |
| 3 | 15A | Luz de carretera izquierda, lámpara indicadora de luz de carretera M111 y OM601 (conector entre el mazo de cables principal y la consola de taxi II para luz de carretera izquierda) | |
| 4 | 15A | Bocina, luces de reversa, sistema de cierre de confort, relé combinado del sistema de cierre centralizado (term. 15) | |
| 5 | 15A | Interruptor y módulo de control del control de crucero, luz de freno, M104.900 (lámpara indicadora de fallo de transmisión) | |
| 6 | 20A | Lavaparabrisas delantero y trasero | |
| 7 | 10A | Lámpara de seguridad ABS/ABD y ABS/ETS y pantalla de información, lámparas indicadoras, nivel de agua del lavaparabrisas, interruptor de recirculación de aire, tacógrafo (term. 15), toma de diagnóstico, módulo de control de monitoreo de bombillas de filamento (term. 15), tablero de instrumentos (term. 15), iluminación de la guantera, M 104.900 (sensor del velocímetro) | |
| 7 | 15A | Lámpara de seguridad ABS/ABD y ABS/ETS y pantalla de información, lámparas indicadoras, nivel de agua del lavaparabrisas, interruptor de recirculación de aire, tacógrafo (term. 15), toma de diagnóstico, módulo de control de monitoreo de bombillas de filamento (term. 15), tablero de instrumentos (term. 15), iluminación de la guantera, M 104.900 (sensor del velocímetro) | |
| 8 | 20A | Encendedor de cigarrillos, radio (term. 30), antena automática, toma del maletero, luces interiores de la cabina del conductor y puerta corredera | |
| 9 | 10A | Reloj, luces de advertencia, tacógrafo (solo coches de alquiler) | |
| 9 | 15A | Reloj, luces de advertencia, tacógrafo (solo coches de alquiler) | |
| 10 | 7.5A | Iluminación de la placa de matrícula, relé de luz de conducción diurna, relé del sistema de limpieza de faros, iluminación del compartimento de pasajeros, radio (term. 58), iluminación de todos los interruptores de control, tacógrafo (term. 58) M111 y OM601 (conector del mazo de cables principal/consola de taxi II para term. 58) | |
| 10 | 15A | Iluminación de la placa de matrícula, relé de luz de conducción diurna, relé del sistema de limpieza de faros, iluminación del compartimento de pasajeros, radio (term. 58), iluminación de todos los interruptores de control, tacógrafo (term. 58) M111 y OM601 (conector del mazo de cables principal/consola de taxi II para term. 58) | |
| 11 | 10A | Iluminación de la placa de matrícula, relé K71 (term. 58), toma de remolque (term. 58L), luz trasera izquierda y luz lateral | |
| 11 | 15A | Iluminación de la placa de matrícula, relé K71 (term. 58), toma de remolque (term. 58L), luz trasera izquierda y luz lateral | |
| 12 | 15A | Luz de cruce derecha, luz antiniebla trasera, relé de luz de conducción diurna K69 | |
| 13 | 15A | Luz de cruce izquierda, relé de luz de conducción diurna K68 | |
| 14 | 15A | Luz antiniebla | |
| 15 | 15A | Radio (term. 15R) |
Panel de relés debajo del tablero
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de luces direccionales | ||
| - | Relé del limpiaparabrisas |
Caja de fusibles interior
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 7.5A | Bocina de señal del sistema de alarma antirrobo | |
| 1 | 10A | Bocina de señal del sistema de alarma antirrobo | |
| 2 | 7.5A | Luz intermitente izquierda (desde ATA) | |
| 3 | 7.5A | Luz intermitente derecha (desde ATA) | |
| 4 | 7.5A | ATA | |
| 4 | 15A | ATA | |
| 4 | 20A | ATA | |
| 5 | 7.5A | ATA | |
| 6 | 7.5A | ATA | |
| 10 | 7.5A | Ventanas de ventilación derecha e izquierda | |
| 11 | 30A | Ventana eléctrica delantera derecha, techo corredizo delantero | |
| 12 | 30A | Ventana eléctrica delantera izquierda, techo corredizo trasero | |
| 13 | 25A | Actuadores del sistema de cierre centralizado | |
| 14 | 10A | Iluminación interior, espejo de cortesía | |
| 15 | 20A | Tomas de corriente interiores izquierda y derecha | |
| 16 | 7.5A | Teléfono de red D, teléfono celular | |
| 17 | 20A | Sistema de alarma antirrobo (ATA), módulo de control ATA (term. 30) | |
| 18 | 10A | Sistema de almacenamiento de calor residual del motor (MRA), relé del calentador auxiliar |

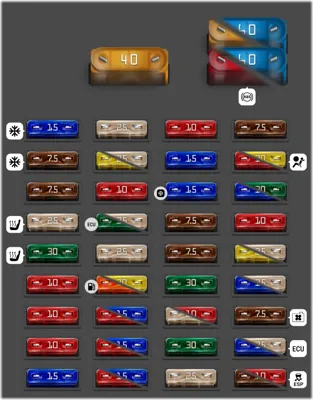

Caja de fusibles debajo del asiento
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Calentador trasero / aire acondicionado | |
| 2 | 7.5A | Calentador trasero / aire acondicionado | |
| 3 | 7.5A | Separador de agua | |
| 4 | 25A | Calefaccionado de asiento - asiento derecho, Ajustador de asiento - asiento derecho | |
| 5 | 30A | Calefaccionado de asiento - asiento izquierdo, Ajustador de asiento - asiento izquierdo | |
| 6 | 10A | Relé de terminal 58 | |
| 7 | 10A | Relé de luces de conducción diurna K68 | |
| 8 | 10A | Relé de luces de conducción diurna K69 | |
| 9 | 15A | Relé de terminal D+, Relé de luces de conducción diurna K89 | |
| 10 | 25A | Módulo de control del calentador de agua auxiliar (term. 30), radiador del motor [turbo diésel] | |
| 11 | 20A | Relé del sistema de lavado de luces de carretera | |
| 11 | 25A | Unidad de control del reforzador del calentador [diésel], Calefacción auxiliar con reforzador del calentador | |
| 12 | 10A | Relé del calentador auxiliar y de la bomba de agua, módulo de control de almacenamiento de calor residual del motor (term. 30) | |
| 13 | 30A | Calefaccionado de asiento izquierdo/ajuste de posición | |
| 13 | 25A | ECU - Unidad de control del motor [diésel] | |
| 14 | 25A | Calefaccionado de asiento derecho/ajuste de posición, relé del limpiaparabrisas trasero (term. 15) | |
| 15 | 40A | Calentador delantero | |
| 15 | 20A | Bomba de combustible [motor de gasolina] | |
| 16 | 10A | Relé K71 (term. 58) | |
| 16 | 15A | Bobina de encendido [motor de gasolina] | |
| 17 | 10A | Relé de luces de conducción diurna K68 | |
| 17 | 15A | Terminal 15 [motor de gasolina] | |
| 18 | 10A | Relé de luces de conducción diurna K69 | |
| 18 | 15A | Ventilación del cárter [diésel] Terminal 15 [motor de gasolina] | |
| 19 | 10A | Teléfono de automóvil, teléfono celular, módulo de control del sistema de alarma antirrobo, ajuste de espejos (izquierdo, derecho, inclinación hacia adentro) | |
| 20 | 15A | Módulo de control de transmisión automática (term. 15), interruptor de posición e interruptor de iluminación, corte de aire acondicionado por kick-down, M111 y OM601 (lámpara indicadora de falla de transmisión) | |
| 21 | 15A | Relé del compresor de aire acondicionado, interruptor de iluminación y módulo de control del sistema de aire acondicionado, módulo de control del sistema de almacenamiento de calor residual del motor (term. 15), Taxímetro | |
| 22 | 7.5A | Unidad de radio bidireccional | |
| 23 | 7.5A | Equipo de operación del calentador auxiliar, módulo de intermitencia auxiliar para remolque, módulo de control del amortiguador neumático, tacógrafo (term. 30) | |
| 24 | 30A | Compresor de amortiguador neumático | |
| 25 | 25A | Módulo de control ABS (term. 30) | |
| 25 | 10A | Unidad de control del calentador | |
| 26 | 30A | Módulo de control del calentador del parabrisas trasero (term. 30), Alarma antirrobo/Señal de confirmación de cierre centralizado | |
| 27 | 25A | Toma de remolque (term. 30), caja refrigeradora | |
| 28 | 7.5A | Lámpara indicadora de airbag Control de calefacción auxiliar | |
| 29 | 10A | Módulo de control de airbag | |
| 29 | 20A | Relé de limpieza de faros | |
| 30 | 15A | Lámparas de advertencia de control de nivel electrónico, relé K26 (D+) | |
| 30 | 30A | Dispositivo de operación de calefacción | |
| 31 | 10A | Transmisión automática, inmovilizador y módulo de control del motor (term. 30) | |
| 32 | 20A | M 104.900 (6 válvulas de inyección, bomba de combustible) M111 y OM601 (bobinas de encendido, módulo del sensor del tanque, 4 válvulas de inyección) | |
| 32 | 25A | Control de válvulas ABS | |
| 33 | 15A | M104.900 (Sensor de oxígeno, relé de la bomba de aire secundaria, iluminación del calentador del cárter, módulo de control del sistema de inyección/encendido de combustible multipuerto, ventilación del tanque, cambio del colector de admisión secundario y válvula del tanque M111 y OM601 (relé de advertencia del cinturón de seguridad solo para Japón) | |
| 33 | 25A | Enfriador de aire de carga diésel Ventilador del radiador - Gasolina | |
| 34 | 7.5A | Ventilador del motor, control del inmovilizador | |
| 35 | 15A | Inmovilizador, módulo de control del motor (term. 15) M104.900 (bobina de encendido, relé de la bomba de combustible) M111 y OM601 (control de velocidad de ralentí, módulo de control diésel) | |
| 35 | 25A | Relé múltiple del limpiaparabrisas trasero | |
| 36 | 7.5A | Módulo de control (term. 15) para ABS y amortiguación neumática, ASR, EBV | |
| 36 | 10A | Módulo de control (term. 15) para ABS y amortiguación neumática, ASR, EBV | |
| 37 | 40A | M104.900 (bomba de aire secundaria) M111 y OM601 (no utilizado) | |
| 38 | 40A | Ventilador del motor (sin sistema de aire acondicionado) | |
| 38 | 60A | Ventilador del motor (con sistema de aire acondicionado) | |
| 39 | 50A | Módulo de control ABS | |
| 39 | 60A | Módulo de control ABS |
Caja de relés debajo del asiento
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de circuito 15 | ||
| - | Compresor de amortiguador neumático | ||
| - | Relé de limpieza de faros | ||
| - | Relé de bomba de combustible | ||
| - | Relé de descarga del asiento | ||
| - | Relé de la ECU | ||
| - | Relé de circuito 15 | ||
| - | Relé de arranque | ||
| - | Relé de terminal 58 | ||
| - | Relé de luces de giro derechas | ||
| - | Relé de luces de giro izquierdas | ||
| - | Relé de la bomba de refuerzo del sistema de refrigeración | ||
| - | Relé de bocina | ||
| - | Lámparas de advertencia de control de nivel electrónico | ||
| - | Relé de luces antiniebla | ||
| - | Relé de calefactor (ZHE) | ||
| - | Relé K68 de luces de conducción diurna | ||
| - | Relé K69 de luces de conducción diurna | ||
| - | Relé 2 de luces antiniebla (DRL) | ||
| - | Relé 1 de luces antiniebla (DRL) | ||
| 1 | ATA 1 | ||
| 2 | ATA 2 | ||
| 3 | Diodo de calefactor (ZHE) |
