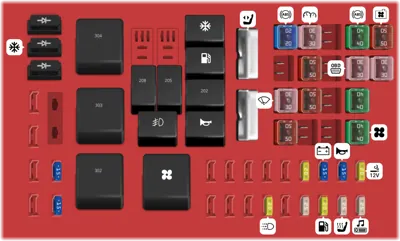

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 25A | Audio | |
| 2 | 20A | Toma de corriente | |
| 3 | 25A | Asientos calefaccionados | |
| 4 | 15A | Bocinas | |
| 5 | 20A | Módulo de la bomba de combustible | |
| 6 | 15A | Alternador | |
| 7 | 25A | Quemacocos | |
| 8 | 20A | Módulo de la puerta del conductor (DDM) | |
| 11 | 20A | Luces de conducción diurna | |
| 19 | 15A | Módulo de control del tren motriz (PCM), Inyectores de combustible | |
| 20 | 15A | PCM, Sensores de oxígeno (HEGO) | |
| 101 | 30A | Interruptor de encendido, Solenoide del motor de arranque a través del relé de arranque, Fusibles de IP 7, 9, 12 y 14 | |
| 102 | 50A | Ventilador de enfriamiento (motor) | |
| 103 | 40A | Motor del soplador | |
| 104 | 40A | Relé de la luneta trasera calefaccionada | |
| 105 | 30A | Relé de potencia del PCM, Conector de diagnóstico, Fusibles de PDB 19 y 20, Relé del embrague del aire acondicionado, Relé del módulo de la bomba de combustible | |
| 106 | 40A | Sistema de frenos antibloqueo (ABS) | |
| 112 | 50A | Alimentación del interruptor de encendido a los fusibles de IP 4, 6, 8, 11, 13, 15, 17, 20, 22 y 28 | |
| 113 | 50A | Alimentación a los fusibles de IP 3, 5, 21, 23, 25, 27 | |
| 114 | 30A | Dirección VAP, Compresor de suspensión neumática, Tablero de instrumentos | |
| 115 | 50A | Alimentación del interruptor de encendido a los fusibles de IP 16 y 18 | |
| 116 | 30A | Limpiaparabrisas | |
| 118 | 20A | ABS | |
| 201 | Relé de bocina | ||
| 202 | Relé del PCM | ||
| 203 | Relé de la bomba de combustible | ||
| 204 | Relé del embrague del aire acondicionado | ||
| 205 | Relé del interruptor de control de tracción | ||
| 207 | Relé de faros antiniebla [solo Marauder] | ||
| 208 | Relé del quemacocos | ||
| 301 | Relé del motor del soplador | ||
| 302 | Relé del solenoide de arranque | ||
| 303 | Relé de la suspensión neumática | ||
| 304 | Relé de la luneta trasera calefaccionada | ||
| 501 | PCM | ||
| 502 | Embrague del aire acondicionado | ||
| 602 | Pedales ajustables, Asiento eléctrico, Seguros, Tapa de la cajuela, Lumbar |
Panel de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Audio, cambiador de CD | |
| 2 | 5A | Audio | |
| 3 | 7.5A | Espejos | |
| 4 | 10A | Bolsas de aire | |
| 6 | 15A | Módulo de luces de advertencia del tablero de instrumentos, interruptor de control de sobremarcha, Módulo de Control de Iluminación (LCM), embrague de aire acondicionado, tablero analógico | |
| 7 | 10A | Módulo de la puerta del conductor (DDM), radio Premium | |
| 8 | 25A | Relé de potencia del Módulo de Control del Tren Motriz (PCM), bobinas sobre bujía, capacitor de ruido de radio, Sistema Antirrobo Pasivo (PATS) | |
| 9 | 5A | Sensor de rango de transmisión | |
| 10 | 10A | Desempañador de la ventana trasera, espejos calefaccionados | |
| 11 | 5A | Relé indicador de control de tracción (solo ABS con control de tracción) | |
| 12 | 15A | Interruptor multifunción para luces de giro y emergencia | |
| 13 | 5A | Radio | |
| 14 | 10A | Sistema de frenos antibloqueo (ABS), tablero de instrumentos | |
| 15 | 15A | Módulo de control de velocidad, LCM, relé del motor del soplador EATC, iluminación del interruptor de bloqueo de puertas, interruptor de asiento calefaccionado, quemacocos | |
| 16 | 15A | Luces de reversa, bloqueo de cambios, módulo DRL, dirección VAP, espejo electrónico día/noche, consola superior, suspensión neumática, control de clima, módulo de asiento calefaccionado, módulo de timbre de velocidad (solo GCC), DDM, luces de reversa | |
| 17 | 7.5A | Motor del limpiaparabrisas | |
| 18 | 15A | Luces antiniebla [solo Marauder] | |
| 19 | 15A | Luces de freno, señal de freno para PCM, ABS y módulo de control de velocidad, DDM | |
| 21 | 15A | LCM para luces de estacionamiento e iluminación interior, sensor de luces automáticas/carga solar | |
| 22 | 20A | Servo de control de velocidad, interruptor multifunción para luces de emergencia, interruptor de encendido/apagado de frenos, alimentación para fusible IP 19 | |
| 23 | 15A | Módulo EATC, tablero de instrumentos, LCM, luces interiores, interruptores de bloqueo de puertas | |
| 24 | 10A | Luz de cruce izquierda | |
| 25 | 20A | Encendedor de cigarros | |
| 26 | 10A | Luz de cruce derecha | |
| 27 | 25A | LCM para luces de giro y luces altas | |
| 28 | CB: Ventanas eléctricas |
