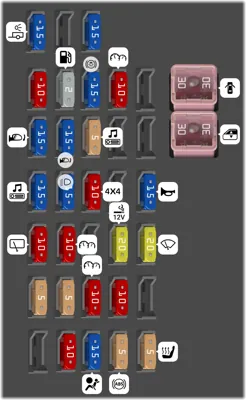

Panel de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Luces de estacionamiento del remolque | |
| 3 | 15A | Luces de estacionamiento delanteras y traseras | |
| 4 | 10A | Interruptor de encendido | |
| 5 | 2A | Módulo de Control del Tren Motriz (relé PCM), relé de la bomba de combustible, relé del ventilador principal, relé del ventilador de alta/baja velocidad 2, módulo PATS | |
| 6 | 15A | Luz de freno central elevada (CHMSL), luces de freno, PCM, Sistema de frenos antibloqueo (ABS), control de velocidad, interruptor de freno encendido-apagado | |
| 7 | 10A | Tablero de instrumentos, conector de diagnóstico, interruptor de espejo eléctrico, radio | |
| 9 | 30A | Cerraduras eléctricas de puertas, asientos eléctricos | |
| 10 | 15A | Espejos calefaccionados | |
| 11 | 15A | Techo solar, espejo electrocrómico, brújula | |
| 12 | 5A | Radio | |
| 15 | 30A | Ventanas eléctricas | |
| 16 | 15A | Subwoofer | |
| 17 | 15A | Luces bajas | |
| 18 | 10A | 4WD | |
| 20 | 15A | Claxon | |
| 21 | 10A | Motor del limpiaparabrisas trasero, lavador del limpiaparabrisas trasero | |
| 22 | 10A | Tablero de instrumentos | |
| 24 | 20A | Encendedor de cigarros | |
| 25 | 20A | Motor del limpiaparabrisas delantero, lavador del limpiaparabrisas delantero | |
| 26 | 5A | Interruptor de modo del sistema de control de clima | |
| 27 | 5A | Ventilación del canister, interruptor de cancelación del control de velocidad | |
| 28 | 10A | Tablero de instrumentos | |
| 29 | 10A | Asistencia de estacionamiento en reversa | |
| 32 | 10A | Bloqueo de cambio de freno-transmisión | |
| 33 | 15A | Módulo de airbag, indicador de desactivación del airbag del pasajero (PAD), sensor de clasificación de ocupantes (OCS) | |
| 34 | 5A | Módulo ABS, Evac y Llenado, control de velocidad | |
| 35 | 5A | Módulo de asientos calefaccionados, 4WD |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé PCM | ||
| - | Relé de la bomba de combustible | ||
| - | Relé del ventilador de enfriamiento | ||
| - | Relé del ventilador de alta/baja velocidad 1 | ||
| - | Relé del motor del ventilador | ||
| - | Relé del arrancador | ||
| - | Relé del ventilador de alta/baja velocidad 2 | ||
| - | Relé de luces antiniebla | ||
| - | Relé del aire acondicionado | ||
| - | Diodo del aire acondicionado | ||
| 2 | 25A | Energía de los faros | |
| 3 | 25A | Luces altas, Señales de giro, Luces interiores, Energía de los faros | |
| 4 | 5A | Energía de mantenimiento (KA PWR) | |
| 5 | 15A | Sensores de Oxígeno de Gases de Escape Calefaccionados (HEGO) | |
| 6 | 20A | Bomba de combustible | |
| 7 | 40A | Relé RUN/ACC - Espejo electrocrómico, Encendedor de cigarros, Limpiaparabrisas delantero y trasero, Brújula | |
| 8 | 30A | Módulo de Control del Tren Motriz (PCM), Inyectores y bobina | |
| 9 | 15A | Alternador | |
| 10 | 30A | Asientos calefaccionados | |
| 11 | 10A | PCM | |
| 12 | 20A | Toma de corriente | |
| 13 | 20A | Luces antiniebla | |
| 14 | 15A | Embrague del aire acondicionado, Relé del aire acondicionado | |
| 15 | 30A | Solenoide del Sistema de Frenos Antibloqueo (ABS) | |
| 16 | 25A | Panel de fusibles del tablero de instrumentos (RUN/START) | |
| 17 | 50A | Encendido (principal) | |
| 18 | 40A | Motor del ventilador | |
| 19 | 40A | Relé de retardo de accesorios - Subwoofer y 4WD, Luz baja | |
| 20 | 60A | ABS | |
| 21 | 40A | Bocina, CHMSL, Tablero de instrumentos, Cerraduras eléctricas y asientos eléctricos | |
| 22 | 40A | Ventilador de enfriamiento [I4] | |
| 22 | 50A | Ventilador de enfriamiento [V6] | |
| 23 | 40A | Desempañador trasero, Relé de luces de estacionamiento | |
| 24 | 40A | Ventilador de alta/baja velocidad [I4] | |
| 24 | 50A | Ventilador de alta/baja velocidad [V6] | |
| 25 | Derivación |
