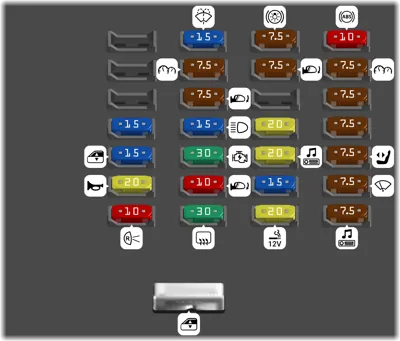

Panel de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Ventanas eléctricas, Accesorio con retardo (fusible SJB 12) | ||
| 1 | 10A | Luces de reversa, Espejo electrocrómico | |
| 2 | 20A | Bocinas | |
| 3 | 15A | Ahorrador de batería: Luces interiores, Luces de charco, Luz del maletero, Ventanas eléctricas | |
| 4 | 15A | Luces de estacionamiento, Luces laterales, Luces de la placa de matrícula | |
| 8 | 30A | Desempañador de la ventana trasera | |
| 9 | 10A | Espejos calefaccionados | |
| 10 | 30A | Bobina de arranque, PCM | |
| 11 | 15A | Luces altas | |
| 12 | 7.5A | Accesorios con retardo: Unidades principales de radio, Techo corredizo, Iluminación del interruptor de bloqueo, Espejos electrocrómicos | |
| 13 | 7.5A | Tablero de instrumentos, KAM-PCM, Reloj analógico, Unidades principales de control de clima, Solenoide de ventilación del canister | |
| 14 | 15A | Bomba de limpiaparabrisas | |
| 15 | 20A | Encendedor de cigarros | |
| 16 | 15A | Actuador de bloqueo de puertas, Solenoide de bloqueo del maletero | |
| 17 | 20A | Subwoofer | |
| 18 | 20A | Unidades principales de radio, Conector OBDII | |
| 20 | 7.5A | Espejos eléctricos | |
| 21 | 7.5A | Luces de freno | |
| 22 | 7.5A | Audio | |
| 23 | 7.5A | Bobina del relé del limpiaparabrisas, Lógica del tablero de instrumentos | |
| 24 | 7.5A | OCS (Asiento del pasajero), Indicador PAD | |
| 25 | 7.5A | RCM | |
| 26 | 7.5A | Transceptor PATS, Solenoide de bloqueo de cambio de freno, Interruptor del pedal de freno | |
| 27 | 7.5A | Tablero de instrumentos, Unidades principales de control de clima | |
| 28 | 10A | ABS/Control de tracción, Asientos calefaccionados, Brújula |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Repuesto | ||
| - | Bomba de combustible | ||
| - | Bomba PETA [solo motor PZEV] | ||
| - | Bomba de combustible | ||
| - | Motor del soplador | ||
| - | PCM | ||
| - | Parqueo del limpiaparabrisas | ||
| - | Embrague de aire acondicionado | ||
| - | Funcionamiento del limpiaparabrisas | ||
| - | Transmisión [solo motor I4] | ||
| - | Luces antiniebla | ||
| 1 | 60A | Alimentación de energía SJB (fusibles 12, 13, 14, 15, 16, 17, 18, C/B) | |
| 2 | 40A | Energía del tren motriz | |
| 4 | 40A | Motor del soplador | |
| 6 | 40A | Desempañador de la ventana trasera, Espejos calefaccionados | |
| 7 | 40A | Bomba PETA [solo motor PZEV] | |
| 9 | 20A | Limpiaparabrisas | |
| 10 | 20A | Válvulas ABS | |
| 11 | 20A | Asientos calefaccionados | |
| 14 | 15A | Interruptor de encendido | |
| 16 | 15A | Transmisión | |
| 17 | 20A | Toma de corriente de la consola | |
| 18 | 10A | Sensor del alternador | |
| 19 | 40A | Alimentación lógica al SJB (dispositivos de estado sólido) | |
| 23 | 60A | Alimentación de energía SJB [fusibles 1, 2, 4, 10, 11] | |
| 24 | 15A | Luces antiniebla | |
| 25 | 10A | Embrague del compresor de aire acondicionado | |
| 29 | 60A | Ventilador de enfriamiento del motor | |
| 30 | 30A | Alimentación del relé de la bomba de combustible | |
| 32 | 30A | Asiento eléctrico del conductor | |
| 33 | 20A | Techo solar | |
| 36 | 40A | Bomba ABS | |
| 42 | 15A | PCM no relacionado con emisiones | |
| 43 | 15A | Bobina en bujía | |
| 44 | 15A | PCM relacionado con emisiones | |
| 45 | 5A | Retroalimentación de la bomba PETA [solo motor PZEV] | |
| 46 | 15A | Inyectores |
