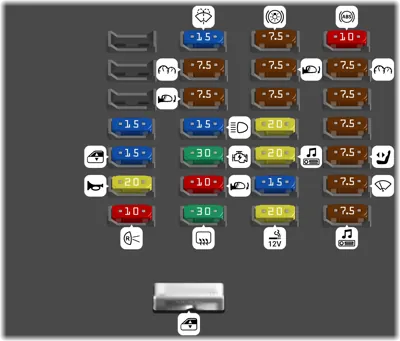

Panel de fusibles del compartimento de pasajeros

N°	A	Descripción
-		Energía del techo corredizo, Accesorio con retardo (fusible SJB 12, ventana eléctrica)
1	10A	Luces de reversa [transmisión automática], Espejo electrocrómico
2	20A	Bocinas
3	15A	Ahorrador de batería: Luces interiores, Luces de charco, Luz del maletero, Ventanas eléctricas
4	15A	Luces de estacionamiento, Luces laterales, Luces de la placa de matrícula
8	30A	Desempañador de la ventana trasera
9	10A	Espejos calefaccionados
10	30A	Bobina de arranque, PCM
11	15A	Luces altas
12	7.5A	Accesorios con retardo: Unidades principales de radio, Techo corredizo, Iluminación del interruptor de bloqueo, Espejos electrocrómicos, Iluminación ambiental
13	7.5A	Tablero de instrumentos, Reloj analógico, Unidades principales de control de clima
14	15A	Bomba de limpiaparabrisas
15	20A	Encendedor de cigarros
16	15A	Actuador de bloqueo de puertas, Solenoide de bloqueo del maletero
17	20A	Subwoofer
18	20A	Unidades principales de radio, Conector OBDII
19	7.5A	No usado (Repuesto)
20	7.5A	Espejos eléctricos, Módulo de radio satelital, Tracción en las cuatro ruedas
21	7.5A	Luces de freno, CHMSL
22	7.5A	Audio
23	7.5A	Bobina del relé del limpiaparabrisas, Lógica del tablero de instrumentos
24	7.5A	OCS (Asiento del pasajero), Indicador PAD
25	7.5A	RCM
26	7.5A	Transceptor PATS, Solenoide de bloqueo de cambio de freno, Interruptor del pedal de freno, Bobina del relé de transmisión automática, Interruptor de reversa (luces de reversa para transmisión manual)
27	7.5A	Tablero de instrumentos, Unidades principales de control de clima
28	10A	ABS/Control de tracción, Asientos calefaccionados, Brújula, Sistema de detección de reversa

Caja de fusibles en el motor

N°	A	Descripción
1	60A	Alimentación de energía SJB (fusibles 12, 13, 14, 15, 16, 17, 18, C/B)
2	60A	Alimentación de energía SJB (fusibles 1, 2, 4, 10, 11)
3	40A	Energía del tren motriz, bobina del relé PCM
4	40A	Motor del soplador
6	40A	Desempañador de la ventana trasera, espejos calefaccionados
7	40A	Alimentación de energía de la bomba PETA (PZEV)
8	40A	Bomba ABS
9	20A	Limpiaparabrisas
10	30A	Válvulas ABS
11	20A	Asientos calefaccionados
13	10A	SYNC
14	15A	Interruptor de encendido
16	15A	Transmisión
17	10A	Sensor del alternador
19	40A	Alimentación lógica al SJB (dispositivos de estado sólido)
22	20A	Toma de corriente de la consola
23	10A	PCM KAM, FNR5 y solenoide de ventilación del canister
24	15A	Luces antiniebla
25	10A	Embrague del compresor de aire acondicionado
28	60A	Ventilador de enfriamiento del motor
30	30A	Relé de la bomba/inyectores de combustible
32	30A	Asiento del conductor con ajuste eléctrico
33	20A	Techo corredizo
36		Diodo PCM
37		Diodo de arranque integrado de un toque (OTIS) [Solo transmisión automática]
41		Relé de luces antiniebla
42		Relé de estacionamiento del limpiaparabrisas
43		Relé del embrague del aire acondicionado
44		Relé de transmisión FNR5
45	5A	Retroalimentación de la bomba PETA (PZEV)
46	15A	Inyectores
47	15A	Clase B del PCM
48	15A	Bobina en bujía
49	15A	Clase C del PCM
52		Relé del soplador
54		Relé de la bomba/inyectores de combustible
55		Relé de funcionamiento del limpiaparabrisas
57		Relé PCM
58		Bomba PETA (PZEV)
