Mercury Mountaineer / Fusibles 1997

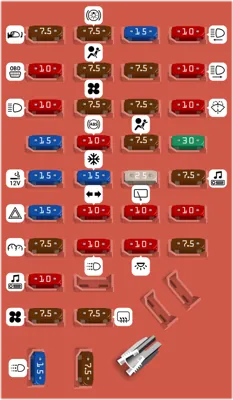

Compartimiento de pasajeros

Compartimiento de pasajeros
N°ADescripción
- Herramienta para la extracción de los fusibles.
1 7.5A Espejo eléctrico, antena eléctrica
2 7.5A Luz de freno de montaje alto
3 15A Luces de estacionamiento
4 10A Faro izquierdo
5 10A Conector de enlace de datos
6 7.5A Sistema de bolsas de aire, relé del soplador
7 7.5A Interruptores de iluminación
8 10A Faro derecho, sistema de faros antiniebla
9 10A Faros automáticos
10 7.5A Soplador trasero, control de velocidad, sistema GEM, interbloqueo de frenos, consola de techo
11 7.5A Luces de advertencia
12 10A Limpiaparabrisas/lavaparabrisas del portón trasero, lavaparabrisas delantero
13 15A Interruptor de encendido/apagado de frenos
14 10A Sistema antibloqueo
15 7.5A Sistema de bolsas de aire, tablero de instrumentos
16 30A Relé de funcionamiento del limpiaparabrisas
17 15A Encendedor de cigarrillos
18 15A Sistema de aire acondicionado
19 25A Bobina de encendido, sistema PCM
20 7.5A Radio, antena eléctrica, sistema GEM, antirrobo
21 15A Destellador de giro/emergencia
22 10A Luces de giro
23 10A Sistema de limpiaparabrisas trasero
24 10A Relé antirrobo
25 7.5A Tablero de instrumentos, sistema GEM
26 10A Sobremarcha 4R70W, sistema DRL, luces de reversa, relé del desempañador trasero
27 10A Luz bajo el capó, luces de mapa, luz de la guantera, luz de techo, luces de visera, retardo de accesorios, iluminación del interruptor de atenuación
28 7.5A Sistema GEM
29 10A Sistema de audio
31 7.5A Relé del motor del soplador trasero
32 7.5A Ventana trasera calefaccionada
33 15A Módulo DRL, faro derecho e izquierdo, tablero de instrumentos
34 7.5A Sistema de audio de lujo

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Diodo del PCM
- Diodo del ABS
- Relé de la bomba de combustible
- Relé de potencia del PCM
- Relé de aire acondicionado WOT
- Relé de alta/baja velocidad del limpiaparabrisas
- Relé de la bocina
- Relé de funcionamiento del limpiaparabrisas
3 20A Sistema HEGO
4 30A Sonido premium
5 15A Relés del limpiaparabrisas del portón trasero
6 30A Energía auxiliar
7 10A Monitor de diagnóstico de bolsas de aire
9 15A Generador/regulador de voltaje
10 20A No utilizado
11 15A Relé de faros antiniebla, módulo de luces de conducción diurna
12 60A Interruptor de encendido
14 30A Asientos eléctricos, ajuste lumbar eléctrico, relés de bloqueo/desbloqueo de puertas, relé de retardo de accesorios
15 30A Relé de ahorro de batería, relé de faros
16 30A Relé principal 4WABS
17 20A Faros delanteros, luces automáticas, interruptor multifunción
18 30A Relé de potencia del PCM
19 60A Luces de advertencia, interruptor de encendido/apagado de frenos, encendedor de cigarrillos, antena eléctrica, espejos eléctricos, luces automáticas, tablero de instrumentos, GEM, radio, relé del motor del soplador
20 20A Relé de la bocina, módulo de control del tren motriz (PCM)
21 50A Relé del motor del soplador, motor del soplador
22 20A Relés de remolque
23 30A Relé de la bomba 4WABS
24 20A Relé de la bomba de combustible, módulo RAP
25 30A Relé de descongelación de la luneta trasera
