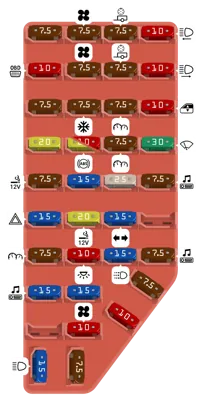

Panel de fusibles del compartimento de pasajeros

N°	A	Descripción
1	7.5A	Interruptor de espejo eléctrico
2	7.5A	Relé del motor del soplador, Módulo PAD, Monitor de diagnóstico de airbag
3	7.5A	Conector de remolque
4	10A	Farol izquierdo
5	10A	Conector de enlace de datos (DLC)
6	7.5A	Monitor de diagnóstico de airbag, Relé del motor del soplador, Módulo de desactivación pasiva (PAD)
7	7.5A	Conector de remolque
8	10A	Farol derecho, Módulo de luces diurnas (DRL), Relé de faros antiniebla
9	7.5A	Interruptor de luz de freno
10	7.5A	Control de velocidad/Conjunto amplificador, Interruptor de presión de freno, Módulo electrónico genérico (GEM), Actuador de bloqueo de cambio, Actuador de puerta de mezcla, Interruptor de luz principal, Resistor RABS, Conjunto de calefacción y aire acondicionado, Intermitente
11	7.5A	Tablero de instrumentos, Interruptor de luz principal, Resistor RABS
12	10A	Relé de ventana eléctrica, Relé de bomba de limpiaparabrisas
13	20A	Interruptor de luz de freno, Interruptor de presión de freno
14	20A	Módulo del sistema de frenos antibloqueo trasero (RABS)
14	10A	Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS), Relé principal 4WABS
15	7.5A	Tablero de instrumentos
16	30A	Motor del limpiaparabrisas, Relé de limpiaparabrisas Hi-Lo, Relé de funcionamiento/estacionamiento del limpiaparabrisas
17	7.5A	Encendedor de cigarros
18	15A	Relé de desbloqueo del conductor, Relé de desbloqueo total, Relé de bloqueo total
19	25A	Diodo de potencia PCM
20	7.5A	Módulo RAP, Módulo electrónico genérico (GEM), Radio
21	15A	Intermitente (emergencia)
22	20A	Toma de corriente auxiliar
23	15A	Luces de giro
25	7.5A	Módulo electrónico genérico (GEM), Tablero de instrumentos
26	10A	Relé de ahorro de batería, Relé de cambio electrónico, Relé de lámpara interior, Relé de ventana eléctrica, Módulo de control de cambio electrónico, Control de transmisión
27	15A	Interruptor, DRL, Interruptor de luces de reversa, Sensor DTR, Módulo de atenuación de iluminación de instrumentos, Lámpara de cúpula/mapa, GEM, Cambio eléctrico, Luces interiores, Lámpara y interruptor de guantera
28	7.5A	Módulo electrónico genérico (GEM), Radio
29	15A	Radio
30	15A	Relé de luz de estacionamiento/remolque
32	10A	Soplador trasero
33	15A	Faros, Módulo de luces diurnas (DRL), Tablero de instrumentos
34	7.5A	Panel de control integrado trasero, CD
35	10A	Conector de prueba RABS
36	7.5A	CD, Panel de control integrado trasero, Asiento con memoria, Centro de mensajes

Caja de fusibles en el motor

N°	A	Descripción
-		Fusible [7ca]
-		Indicador de frenos antibloqueo
-		Controles electrónicos del motor
-	10A	Relé del aire acondicionado
-	20A	Toma de corriente auxiliar
-	15A	Luces antiniebla y luces diurnas
-	10A	Monitor de diagnóstico de airbag
-	10A	Módulo de control del tren motriz
-	30A	Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS)
-	30A	Relé del PCM
-	20A	Relé de la bomba de combustible y módulo RAP
-	15A	Relé de la bocina
-	15A	Relé de luces de estacionamiento e interruptor principal de luces
-	30A	Interruptor principal de luces e interruptor multifunción
-	15A	Sensor de oxígeno calefaccionado, regulador de vacío EGR, solenoide EVR, sensor de posición del árbol de levas (CMP), solenoide de ventilación del canister, transmisión automática A4LD
-	30A	Generador/regulador de voltaje
-		Relé de estacionamiento del limpiaparabrisas
-		Relé del aire acondicionado
-		Relé HI/LO del limpiaparabrisas
-		Relé de potencia del PCM
-		Relé de la bomba de combustible
-		Relé del arrancador
-		Relé de la bocina
-		Relé de la bomba de lavado
-		Relé del motor del ventilador
-		Relé de luces antiniebla
1	50A	Panel de fusibles del tablero
2	40A	Relé del motor del ventilador
3	50A	Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS)
4	20A	Interruptor principal de luces, tablero de instrumentos
5	50A	Interruptor de encendido, relé del arrancador
6	20A	Relé de la caja de transferencia
8	20A	Interruptor de control automático de suspensión ARC encendido/apagado
9	40A	Relé de control automático de suspensión
10	30A	Relé de potencia del PCM
