Mercury Mountaineer / Fusibles 2008

Compartimiento de pasajeros

Compartimiento de pasajeros
N°ADescripción
- Ventanillas
- ACC retardado
1 20A Techo solar, Pedales ajustables, Memoria de asientos, Motor lumbar de memoria
2 5A Alimentación del microcontrolador (SJB)
3 20A Radio
4 10A Conector OBD II
5 5A Techo solar, Iluminación del interruptor de bloqueo de puertas, Espejo retrovisor con micrófono
6 20A Motor de liberación del cristal del portón, Bloqueo/desbloqueo de puertas
7 15A Freno/giro del remolque
8 15A Alimentación del interruptor de encendido, PATS, Tablero
9 2A 6R TCM/PCM (Encendido RUN/START), Relé de la bomba de combustible
10 5A Relé RUN/ACC del limpiaparabrisas delantero en la Caja de fusibles en el motor
11 5A Arranque de radio
12 5A Motor del limpiaparabrisas trasero RUN/ACC, Relé de carga de batería del remolque en la Caja de fusibles en el motor, Radio
13 15A Espejo calefaccionado, Indicador de desempañador trasero de clima manual
14 20A Bocina
15 10A Luces de reversa
16 10A Luces de reversa del remolque
17 10A RCM (restricciones), Ocupación de pasajeros
18 10A Asistencia de estacionamiento en reversa, Interruptor IVD, IVD, Módulo AWD, Interruptores de asientos calefaccionados, Brújula, Espejo electrocromático, Control de clima AUX
20 10A Clima manual, DEATC, Cambio de marchas de freno
22 15A Interruptor de freno, Luces de freno bicolor, CHMSL, Todas las luces de giro
23 15A Luces interiores, Luces de cortesía, Ahorrador de batería, Iluminación de instrumentos, Homelink
24 10A Tablero, LED antirrobo
25 15A Luces de estacionamiento de remolque
26 15A Luz de matrícula/estacionamiento trasera, Luces de estacionamiento delanteras, Clima manual
27 15A Luces de freno tricolor
28 10A Manual/DEATC

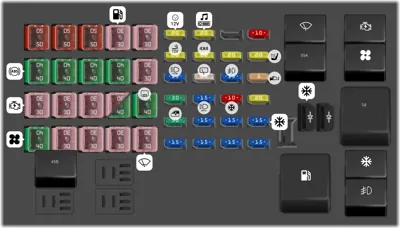

Compartimento del motor

Compartimento del motor
N°ADescripción
- Relé del ventilador GCC
- Relé del embrague de aire acondicionado
- Relé de faros antiniebla
- Relé del limpiaparabrisas delantero
- Relé del PCM
- Relé del arrancador
- Relé del soplador
1 50A BATT 2 (SJB)
2 50A BATT 3 (SJB)
3 50A BATT 1 (SJB)
4 30A Bomba de combustible, Inyectores
5 30A Asiento de la tercera fila (izquierdo)
6 40A Bomba de ABS
7 40A Módulo de control del tren motriz (PCM)
8 40A Parabrisas calefaccionado (izquierdo)
9 40A Parabrisas calefaccionado (derecho)
10 30A Asiento eléctrico (derecho)
11 30A Arrancador
12 30A Asiento de la tercera fila (derecho)
13 30A Cargador de batería de remolque
14 30A Asientos con memoria (DSM)
14 40A Asientos sin memoria
15 40A Desempañador trasero, Espejos calefaccionados
16 40A Motor del soplador delantero
17 30A Frenos electrónicos del remolque
18 30A Motor del soplador auxiliar
19 30A Estribos
20 30A Motor del limpiaparabrisas delantero
21 20A Toma de corriente trasera
22 20A Subwoofer
24 10A Alimentación de mantenimiento del módulo de control del tren motriz (PCM), Ventilación del canister
25 20A Toma de corriente delantera/Encendedor de cigarrillos
26 20A Módulo AWD
27 20A Módulo de transmisión 6R (solo motor 4.6L)
28 20A Asientos calefaccionados
29 15A Faros (derecho)
30 25A Limpiaparabrisas trasero
31 15A Faros antiniebla
32 5A Espejos eléctricos
33 30A Válvula de ABS
34 15A Faros (izquierdo)
35 10A Embrague de aire acondicionado
36 20A Toma de corriente de la consola
37 30A Motor de la ventana del conductor
38 15A Transmisión 5R (solo motor 4.0L)
39 15A Alimentación del PCM
40 15A Embrague del ventilador, Válvula PCV (solo motor 4.0L), Relé del embrague de aire acondicionado, Ventilador GCC
41 15A SDARS, DVD, SYNC
42 15A Interruptor de freno redundante, EVMV, MAFS, HEGO, EVR, VCT1 (solo motor 4.6L), VCT2 (solo motor 4.6L), CMCV (solo motor 4.6L), CMS
43 15A Bobina sobre bujía (solo motor 4.6L), Torre de bobinas (solo motor 4.0L)
44 15A Inyectores
49 Relé de la bomba de combustible
52 Embrague de aire acondicionado (diodo)
53 Arranque integrado de un solo toque (OTIS) (diodo)
54 Relé del cargador de batería del remolque
