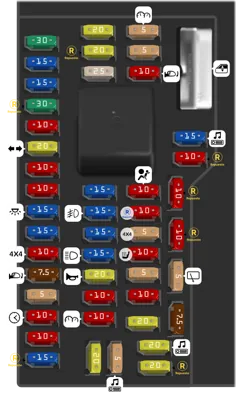

Panel de fusibles del compartimiento de pasajeros

N°	A	Descripción
-		Ventanas eléctricas
-		Accesorio retardado
1	30A	Motor de ventana inteligente
2	15A	Interruptor de encendido/apagado de freno, Lámpara de freno de montaje alto
3	15A	SDARS, Bluetooth, Sistema de entretenimiento familiar (FES)/Control del asiento trasero
4	30A	Repuesto
5	10A	Alimentación lógica SPDJB
6	20A	Señales de giro
7	10A	Faros de luz baja (izquierda)
8	10A	Faros de luz baja (derecha)
9	15A	Luces interiores, Lámparas de carga
10	15A	Retroiluminación, Lámparas de charco
11	10A	Tracción total
12	7.5A	Interruptores de asiento/espejo con memoria, Módulo de memoria
13	5A	Módulo FEPS
14	10A	Reloj analógico
15	10A	Control de clima
16	15A	Repuesto
17	20A	Alimentaciones de todos los motores de bloqueo eléctrico, Liberación de la tapa del maletero
18	20A	Repuesto
19	25A	Techo corredizo
20	15A	Conector OBDII
21	15A	Faros antiniebla
22	15A	Luces de estacionamiento, Luces de matrícula
23	15A	Faros de luz alta
24	20A	Relé de bocina
25	10A	Lámparas de demanda/Luces interiores
26	10A	Tablero de instrumentos
27	20A	Interruptor de pedal ajustable
28	5A	Radio, Señal de arranque de la radio
29	5A	Tablero de instrumentos
30	5A	Interruptor de cancelación de sobremarcha
31	10A	Brújula, Espejo retrovisor con atenuación automática
32	10A	Módulo de control de sujeción
33	10A	Repuesto
34	5A	Módulo AWD
35	10A	Sensor de rotación de dirección, FEPS, Asistencia de estacionamiento trasero, Módulos de asiento calefaccionado
36	5A	Módulo PATS
37	10A	Control de clima
38	20A	Subwoofer (Radio audiófila)
39	20A	Radio
40	20A	Repuesto
41	15A	Espejo de micrófono, Techo corredizo, Interruptores de bloqueo delanteros, Radio
42	10A	Repuesto
43	10A	Repuesto
44	10A	Repuesto
45	5A	Bobinas de relé: PDB, aire acondicionado auxiliar, Limpiaparabrisas delanteros y traseros, Motor del soplador delantero
46	7.5A	Sensor de clasificación de ocupantes (OCS), Indicador de desactivación del airbag del pasajero (PADI)

Caja de fusibles en el motor

N°	A	Descripción
1	80A	Alimentación SPDJB
2	80A	Alimentación SPDJB
3	30A	Limpiaparabrisas delanteros
5	20A	Repuesto
7	50A	Ventilador de refrigeración del motor
9	40A	Bomba del Sistema de Frenos Antibloqueo (ABS)/AdvanceTrac
10	30A	Motor de arranque
11	50A	Relé del Módulo de Control del Tren Motriz (PCM)
12	20A	Válvula ABS/AdvanceTrac
13	20A	Toma de corriente (tablero de instrumentos)
14	20A	Toma de corriente (2ª fila)
15	20A	Repuesto
16	20A	Toma de corriente (consola)
17	10A	Alternador
20	40A	Desempañador trasero
21	30A	Motores del asiento eléctrico (pasajero)
22	20A	Módulo de asiento calefaccionado
23	10A	Alimentación de mantenimiento del PCM, Ventilación del depósito
24	10A	Relé del embrague del aire acondicionado
25	25A	Repuesto
26	20A	Relé de luces de reversa
27	15A	Relé de combustible (Módulo controlador de la bomba de combustible, Bomba de combustible)
29	30A	Repuesto
31	30A	Repuesto
32	30A	Motores del asiento del conductor, Módulo de memoria
33	20A	Interruptor de encendido (a SJB)
35	40A	Motor del ventilador del aire acondicionado delantero
36		Arranque de un toque
37		Bomba de combustible
38	10A	IVD, Sensor de velocidad de guiñada
39	10A	Diodo de combustible, PCM
41		Embrague del aire acondicionado
42		Bomba de combustible
43		Luces de reversa
45	10A	Interruptor de desactivación del control de velocidad, Sensor de flujo de aire masivo, Módulo en línea VPWR2
46	10A	Relé del embrague del aire acondicionado, VPWR3
47	15A	PCM VPWR1
48	15A	PCM VPWR4
49	15A	Espejos calefaccionados
50		PCM
53		Desempañador trasero
54		Motor del ventilador
55		Motor de arranque
57		Limpiaparabrisas delantero
