Mercury Tracer / Fusibles 1994

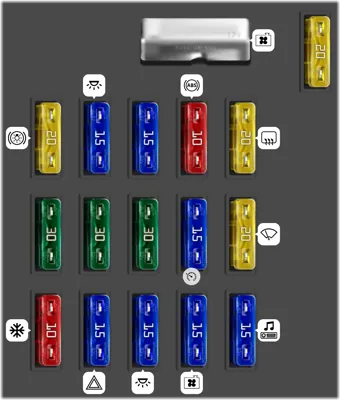

Panel de fusibles debajo del tablero de instrumentos

Panel de fusibles debajo del tablero de instrumentos
N°ADescripción
1 10A Indicador de encendido del aire acondicionado, Relé del aire acondicionado, Interruptor del aire acondicionado, Módulo de lámpara de marcha diurna, Relé de lámpara de marcha diurna, Motor del limpiaparabrisas y lavaparabrisas trasero, Relé de corte de aceleración a fondo
2 30A Motor de cierre de puertas
3 20A Luz de freno, Módulo de transaxle automático electrónico, Módulo de control del tren motriz, Luz de freno de montaje alto, Bocina, Sistema de bloqueo de cambio, Control de velocidad
4 15A Luces de emergencia, Lámpara de giro delantera y trasera, Lámpara indicadora de giro
5 30A Módulo de control de cinturón pasivo, Motor de cinturón pasivo
6 15A Módulo de control del tren motriz [motor 1.8L], Lámparas exteriores, Iluminación interior, Relé de lámpara de estacionamiento, Módulo de campana de advertencia
7 15A [motor 1.8L y motor 1.9L] Lámpara de cúpula y mapa, Interruptor de cierre de puertas, Compartimiento del motor, Iluminación de la llave de encendido, Lámpara de equipaje, Amplificador de sonido premium, Radio (memoria), Módulo de control del tren motriz, Sistema de bloqueo de cambio, Lámpara de espejo de visera, Módulo de campana de advertencia
8 30A Motor de ventana eléctrica
9 15A Motor del techo solar
10 15A Sistema de ventilador de enfriamiento, Relé de potencia del módulo de control del tren motriz
11 15A Módulo de diagnóstico de airbag, Luces de reversa, Tablero de instrumentos, Unidad de destellador, Módulo de control de cinturón pasivo, Módulo de control del tren motriz (solo en Canadá), Sistema de bloqueo de cambio, Control de velocidad, Destelladores de señal de giro, Campana de advertencia
12 15A Módulo de atenuación del tablero de instrumentos, Radio, Espejo de control remoto
13 20A Motor del limpiaparabrisas y lavaparabrisas delantero, Gobernador de intervalo, Interruptor de limpiaparabrisas y lavaparabrisas de intervalo
14 20A Módulo de control del tren motriz [motor 1.8L], Desempañador de la ventana trasera
15 Motor del soplador, Módulo de control del tren motriz [motor 1.8L] disyuntor
16 Sensor de oxígeno de gas de escape calefaccionado [motor 1.9L] (en el lado de la caja de conexiones no mostrado) Bocina (en el lado de la caja de conexiones, no mostrado)
16 Bocina [motor 1.8L] (en el lado de la caja de conexiones, no mostrado)
17 20A Encendedor de cigarros (en el lado de la caja de conexiones)
18 10A Sistema de frenos antibloqueo [motor 1.8L]

Panel de fusibles del compartimiento del motor (motor 1.8L)

Panel de fusibles del compartimiento del motor (motor 1.8L)
N°ADescripción
- INYECCIÓN DE COMBUSTIBLE
1 30A Sistema de carga [motor 1.8L], Sistema de inyección de combustible
2 30A Luces diurnas (Canadá), Luces antiniebla, Faros, Indicador de luces altas
3 80A Sistema de carga, Panel de fusibles del compartimento del motor (ABS, aire acondicionado, BTN, Ventilador, Bocina), Controles del motor, Tablero de instrumentos (solo transmisión manual), Panel de fusibles del tablero de instrumentos (Cigarro, Desempañador, Motor ABS, Calefacción, Medidor, Ventana eléctrica, Radio, Limpiaparabrisas trasero, Techo solar), Sistema de arranque
4 60A Panel de fusibles del tablero de instrumentos [Cinturón, Cerradura de puerta, Emergencia, Luces interiores, Freno, Cola]
5 30A [motor 1.8L MTX] Sistema de ventilador de enfriamiento
5 40A [motor 1.8L ATX] Sistema de ventilador de enfriamiento
6 20A [motor 1.8L] Embrague magnético del aire acondicionado
7 10A Relé de la bomba de combustible, Módulo de control del tren motriz
8 60A Sistema de frenos antibloqueo
9 10A Módulo de diagnóstico de la bolsa de aire
10 20A Bomba de combustible

Panel de fusibles del compartimiento del motor (motor 1.9L)

Panel de fusibles del compartimiento del motor (motor 1.9L)
N°ADescripción
- Inyección de combustible
1 30A Sistema de inyección de combustible
2 30A Luces diurnas [Canadá], luces antiniebla, faros, indicador de luces altas
3 100A HEGO, sistema de carga, Caja de fusibles en el motor (ABS, aire acondicionado, BTN, ventilador, controles del motor, tablero de instrumentos [solo transmisión manual], Panel de fusibles del tablero de instrumentos (encendedor, descongelador del motor, ABS del motor, calefacción, medidor del motor, ventana eléctrica, radio, limpiaparabrisas trasero, techo solar, sistema de arranque
4 40A Sistema de carga, Panel de fusibles del tablero de instrumentos (cinturón, cerradura de puerta, luces de emergencia, luces interiores, luces de freno, luces traseras)
5 40A Sistema de ventilador de enfriamiento
6 10A Embrague magnético del aire acondicionado, módulo de control del tren motriz
7 20A Bomba de combustible
8 60A Sistema de frenos antibloqueo
9 10A Módulo de diagnóstico del airbag
10 10A OBD-II (conector de enlace de datos)
