Mini Cooper / Fusibles 2002

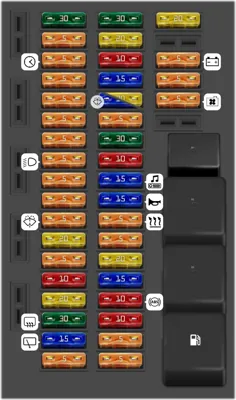

Caja de fusibles interior

Caja de fusibles interior
N°ADescripción
- Bloqueo de cambio
- Módulo de lavafaros
- Toma de carga trasera/ventilador del calentador
- Bomba de combustible
- Desempañador de la luneta trasera
- Bocina, motor del limpiaparabrisas trasero
- Encendedor de cigarrillos delantero. Sin servicio
1 30A Unidad de control del módulo general
2 5A Sensor de ángulo de dirección
3 5A Reloj digital, unidad de control del tablero de instrumentos, unidad de control de plegado de espejos exteriores, control de presión de neumáticos (RDC)
4 5A Unidad de control del módulo general
5 5A Unidad de control del tablero de instrumentos, línea de comunicación de diodo (EWS)
6 5A Interruptor de luz de freno, interruptor de tablero (EU 2000-2001), módulo de interruptor de embrague, unidad de control del inmovilizador electrónico
7 5A Sensor de lluvia, unidad de control del módulo general
8 5A Interruptor de luces de giro/luces bajas
9 5A Unidad de control del tablero de instrumentos
10 5A Unidad de control de radio, teléfono (Eject Box), módulo universal de carga electrónica y manos libres (ULF), computadora de navegación (excepto Japón), unidad de control del monitor de a bordo
11 5A Relé de la bomba del lavaparabrisas delantero, relé de la bomba del lavaparabrisas trasero (excepto Convertible), relé de la toma de carga trasera (2002)
12 20A Interruptor de encendido
13 5A Interruptor CVT (transmisión automática), unidad de control de transmisión (transmisión automática), interruptor de luces de reversa (transmisión manual)
14 10A Unidad de control del módulo general
15 20A Módulo de control del techo solar Convertible (R52): Relé No1 para bloqueo y lona deslizante, Relé 2 para bloqueo y lona deslizante
16 30A Relé del desempañador de la luneta trasera, unidad de control del módulo general
17 15A Relé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero, unidad de control del módulo general
18 5A Sensor Hall de la hebilla del cinturón de seguridad del conductor, sensor Hall de la hebilla del cinturón de seguridad del pasajero, unidad de control del sistema de retención múltiple, reconocimiento de ocupación del asiento, lámpara indicadora de desactivación del airbag del pasajero
19 30A Unidad de control del módulo general
20 20A Sensor de choque
21 10A Unidad de control del tablero de instrumentos
22 15A [Japón]: Unidad de control del monitor de a bordo, computadora de navegación, unidad de control del módulo de video, Eject Box | [excepto Japón]: Unidad de control del monitor de a bordo, computadora de navegación, teléfono, Eject Box, módulo universal de carga electrónica y manos libres (ULF)
23 15A Relé de la bomba del lavaparabrisas delantero, relé de la bomba del lavaparabrisas trasero (excepto Convertible)
24 5A Unidad de control del inmovilizador electrónico, bocina para el sistema de alarma antirrobo, sensor de microondas trasero izquierdo (Convertible), sensor de microondas trasero derecho (Convertible), sensor de microondas de la puerta del pasajero (Convertible)
25 30A Relé de la bomba del lavafaros, bomba del lavafaros
26 10A Transmisión automática: Relé de bloqueo de cambio (bloqueo de palanca de cambios)
27 15A Unidad de control de radio, cambiador de CD, amplificador
28 15A Relé de bocina, resorte de voluta, bocina izquierda, bocina derecha
29 5A Módulo de control de calefacción y aire acondicionado (con aire acondicionado automático), sensor de temperatura interior/ventilador (con aire acondicionado automático)
30 5A Unidad de control del indicador de falla de neumáticos (RPA)
31 20A Relé de la toma de carga trasera (toma de carga trasera)
32 15A Relé de la toma de carga delantera (toma de carga delantera)
33 10A Unidad de control ABS (sin DSC), unidad ABS/DSC
34 10A Relé de la bomba de combustible No1, unidad de control electrónica del motor digital gasolina
35 5A Interruptor de ajuste de espejos, espejo retrovisor interior electrocrómico, calentador de boquilla del lavaparabrisas izquierdo/derecho, espejo exterior izquierdo/derecho
36 5A Relé del desempañador del parabrisas, unidad de control del tablero de instrumentos
37 20A Unidad de control del módulo general
39 5A [Gasolina]: Alternador, bomba hidráulica (unidad de control de dirección)
40 5A Sensor de ángulo de dirección, panel de interruptores, unidad de control del tablero de instrumentos (sin aire acondicionado automático)
41 5A Unidad de control de dirección - relé del ventilador, unidad de control de distancia de estacionamiento (PDC)

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- 40A Unidad de control ABS [sin DSC], unidad ABS/DSC
- 30A Unidad de control ABS [sin DSC], unidad ABS/DSC
- 50A Interruptor de encendido
- 50A Unidad de control del módulo general
- 30A Relé del soplador del calefactor (unidad de control del módulo general)
- 50A Relé del desempañador del parabrisas
- 50A Unidad de conmutación del soplador de 2 etapas
- 50A Unidad de control del módulo general
- [Gasolina]: Electrónica digital del motor (DME) [Diésel]: Auxiliares
- Compresor de aire acondicionado
- Ventilador eléctrico
- Soplador del calefactor
- Luces antiniebla delanteras
- Encendido/apagado del motor del limpiaparabrisas
- Motor del limpiaparabrisas rápido/lento
1 5A [Gasolina] Unidad de control de electrónica digital del motor (DME)
2 20A [Gasolina] Unidad de control de electrónica digital del motor (DME), bobina de encendido, inyectores de combustible, sensor de cigüeñal, conector del motor
3 15A [Gasolina] Sensor de árbol de levas, sensor de oxígeno calefaccionado antes del convertidor catalítico, sensor de oxígeno calefaccionado después del convertidor catalítico, válvula solenoide de ventilación del tanque de combustible, relé del compresor de aire acondicionado
3 15A [Diésel] Relé del compresor de aire acondicionado, unidad de control de electrónica digital diésel (DDE)
4 15A [Gasolina] Unidad de control de transmisión, bomba de diagnóstico de fugas (EE. UU.), sensor de RPM de transmisión (CVT), interruptor CVT (CVT), relé de bloqueo de cambio [transmisión automática], luz indicadora de marcha [transmisión automática], unidad de control de cambio de transmisión automática [transmisión automática]
5 5A [Gasolina] Unidad de conmutación del soplador de 2 etapas, relé del ventilador eléctrico, unidad de control de dirección - relé del ventilador
5 5A [Diésel] Calentador auxiliar eléctrico, relé de la bomba de agua auxiliar, bomba de agua auxiliar, relé del ventilador eléctrico
6 20A Unidad de control ABS [sin DSC], unidad ABS/DSC
6 30A Unidad de control ABS [sin DSC], unidad ABS/DSC
7 30A Relé del compresor de aire acondicionado (embrague magnético para el compresor de aire acondicionado)
8 30A Relé del ventilador eléctrico (motor del ventilador eléctrico 1 (soplador de una etapa), unidad de conmutación del soplador de 2 etapas (soplador de dos etapas))
9 20A Relé de limpiaparabrisas rápido/lento, relé de encendido/apagado del motor del limpiaparabrisas, unidad de control del módulo general
10 15A Relé de luces antiniebla delanteras (unidad de control del módulo general, luz antiniebla izquierda, luz antiniebla derecha, panel de interruptores)
