Mini Cooper / Fusibles 2004

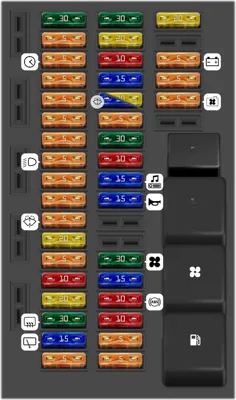

Caja de fusibles interior

Caja de fusibles interior
N°ADescripción
- Bloqueo de cambio
- Módulo de lavafaros
- Toma de corriente de carga trasera/soplador de calefacción
- Bomba de combustible
- Desempañador de la luneta trasera
- Bocina, motor del limpiaparabrisas trasero
- Encendedor de cigarrillos delantero. Sin servicio
1 30A Unidad de control del módulo general
2 5A Sensor de ángulo de dirección
3 5A Reloj digital, unidad de control del tablero de instrumentos, unidad de control de plegado de espejos exteriores, unidad de control de capota convertible, control de presión de neumáticos (RDC)
4 5A Unidad de control del módulo general
5 5A Unidad de control del tablero de instrumentos
6 5A Interruptor de luz de freno, módulo de interruptor de embrague, unidad de control del inmovilizador electrónico
7 5A Sensor de lluvia, unidad de control del módulo general
8 5A Interruptor de indicador de giro/luz de cruce
9 5A Unidad de control del tablero de instrumentos
10 5A Unidad de control de radio, teléfono (Eject Box), módulo universal de carga electrónica y manos libres (ULF), computadora de navegación (excepto Japón), unidad de control del monitor de a bordo
11 5A Relé de la bomba del lavaparabrisas delantero, relé de la bomba del lavaparabrisas trasero (excepto convertible), relé de la toma de corriente de carga trasera
12 20A Interruptor de encendido
13 5A Interruptor CVT (transmisión automática), unidad de control de la transmisión (transmisión automática), interruptor de luces de reversa (transmisión manual)
14 10A Unidad de control del módulo general
15 20A Unidad de control del módulo del quemacocos convertible (R52): relé n.º 1 para bloqueo y lona deslizante, relé 2 para bloqueo y lona deslizante
16 30A Relé del desempañador de la luneta trasera, unidad de control del módulo general
17 15A Relé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero, unidad de control del módulo general
18 5A Sensor Hall de la hebilla del cinturón de seguridad del conductor, sensor Hall de la hebilla del cinturón de seguridad del pasajero, unidad de control del sistema de retención múltiple, reconocimiento de ocupación del asiento, lámpara indicadora de desactivación del airbag del pasajero
19 30A Unidad de control del módulo general
20 20A Relé de la bomba de combustible n.º 1, unidad de control del módulo general
21 10A Unidad de control del tablero de instrumentos
22 15A Japón: unidad de control del monitor de a bordo, computadora de navegación, unidad de control del módulo de video, Eject Box excepto Japón: unidad de control del monitor de a bordo, computadora de navegación, teléfono, Eject Box, módulo universal de carga electrónica y manos libres (ULF)
23 15A Relé de la bomba del lavaparabrisas delantero, relé de la bomba del lavaparabrisas trasero (excepto convertible)
23 20A Relé de la bomba del lavaparabrisas delantero, relé de la bomba del lavaparabrisas trasero (excepto convertible)
24 5A Unidad de control del inmovilizador electrónico, bocina para el sistema de alarma antirrobo, sensor de microondas trasero izquierdo (convertible), sensor de microondas trasero derecho (convertible), sensor de microondas de la puerta del pasajero (convertible)
25 30A Relé de la bomba del lavafaros, bomba del lavafaros
26 10A Transmisión automática: relé de bloqueo de cambio (bloqueo de palanca de cambios)
27 15A Unidad de control de radio, cambiador de CD, amplificador
28 15A Relé de bocina, resorte en espiral, bocina izquierda, bocina derecha
31 30A Relé del soplador de calefacción, unidad de control del módulo general
32 15A Relé de la toma de corriente de carga delantera (toma de corriente de carga delantera)
33 10A Unidad de control ABS (sin DSC), unidad ABS/DSC
34 10A [Gasolina] Relé de la bomba de combustible n.º 1, unidad de control de electrónica digital del motor gasolina
35 5A Interruptor de ajuste de espejos, espejo retrovisor interior electrocrómico, calentador de chorro del lavaparabrisas izquierdo/derecho, espejo exterior izquierdo/derecho
36 5A Relé del desempañador del parabrisas, unidad de control del tablero de instrumentos
37 20A Unidad de control del módulo general
39 5A Alternador, bomba hidráulica (unidad de control de dirección) / [Diésel]: alternador, sensor de masa de aire
40 5A Sensor de ángulo de dirección, panel de interruptores, unidad de control del tablero de instrumentos (sin aire acondicionado automático)
41 5A Unidad de control de dirección - relé del ventilador, unidad de control de distancia de estacionamiento (PDC)

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- 40A Unidad de control ABS [sin DSC], Unidad ABS/DSC
- 30A Unidad de control ABS [sin DSC], Unidad ABS/DSC
- 50A Interruptor de encendido
- 50A Unidad de control del módulo general
- 50A Relé de la etapa 2 del ventilador eléctrico (Unidad de control de electrónica digital del motor (DME), Unidad de conmutación del soplador de 2 etapas)
- 50A Relé del desempañador del parabrisas
- 50A Unidad de control del módulo general
- [Gasolina]: Electrónica digital del motor (DME) [Diésel]: Auxiliares
- Compresor de aire acondicionado
- Ventilador eléctrico
- Etapa 2 del ventilador eléctrico
- Luces antiniebla delanteras
- Encendido/apagado del motor del limpiaparabrisas
- Motor del limpiaparabrisas rápido/lento
1 5A [Gasolina] Unidad de control de electrónica digital del motor (DME), Unidad de control de la capota convertible
2 20A [Gasolina] Unidad de control de electrónica digital del motor (DME), Bobina de encendido, Inyectores de combustible, Sensor de cigüeñal, Conector del motor
3 15A [Gasolina] Sensor de árbol de levas, Sensor de oxígeno calefaccionado antes del convertidor catalítico, Sensor de oxígeno calefaccionado después del convertidor catalítico, Válvula solenoide de ventilación del tanque de combustible, Relé del compresor de aire acondicionado, Relé de la bomba de combustible №1
3 15A [Diésel] Relé del compresor de aire acondicionado, Unidad de control de electrónica digital diésel (DDE)
4 15A [Gasolina] Unidad de control de la transmisión, Bomba de diagnóstico de fugas (EE. UU.), Sensor de RPM de la transmisión (CVT), Interruptor CVT (CVT), Relé de bloqueo de cambio [Transmisión automática], Luz indicadora de marcha [Transmisión automática], Unidad de control de cambio de la transmisión automática [Transmisión automática]
5 5A [Gasolina] Relé del ventilador eléctrico
5 5A [Diésel] Calentador auxiliar eléctrico, Relé de la bomba de agua auxiliar, Bomba de agua auxiliar, Relé del ventilador eléctrico
6 20A Unidad de control ABS [sin DSC], Unidad ABS/DSC
6 30A Unidad de control ABS [sin DSC], Unidad ABS/DSC
7 30A Relé del compresor de aire acondicionado (Embrague magnético para el compresor de aire acondicionado)
8 30A Relé del ventilador eléctrico (Motor del ventilador eléctrico 1 (soplador de una etapa), Unidad de conmutación del soplador de 2 etapas (soplador de dos etapas)), Unidad de control de dirección - Relé del ventilador
9 20A Relé de limpiaparabrisas rápido/lento, Relé de encendido/apagado del limpiaparabrisas, Unidad de control del módulo general
10 15A Relé de luces antiniebla delanteras (Unidad de control del módulo general, Luz antiniebla izquierda, Luz antiniebla derecha, Panel de interruptores)
